  • Самая современная система испытаний первичным током для облегчения ввода в эксплуатацию всех типов коммутационной аппаратуры и трансформаторов тока, тестирования сетей заземления, автоматических выключателей и многих других устройств
  • Выходной ток до 5000 А
  • Система, состоящая из двух блоков, каждый массой около 20 кг, что упрощает транспортировку
  • Уникальная функция I / 30 позволяет предварительно устанавливать величину тока, используя низкое значение тока для предотвращения нагрева тестируемого объекта, таким образом, исключая искажение результатов испытаний

Описание

Эта мощная система испытаний путем прогрузки первичным током предназначена для тестирования оборудования релейной защиты и автоматических выключателей. Она также используется для определения коэффициента трансформации трансформаторов тока и других задач, которые требуют применения высоких переменных токов.

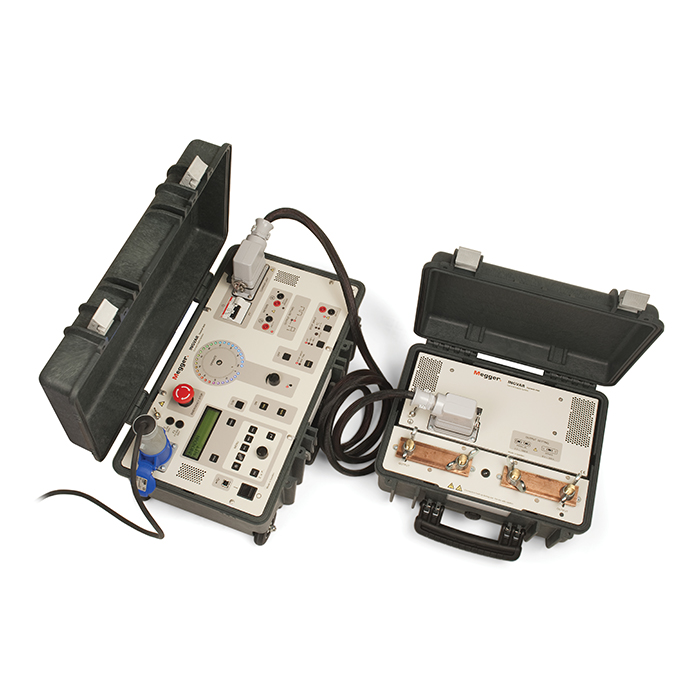

Система состоит из блока управления и блока подачи тока. Оба блока имеют портативное исполнение, и система INGVAR может быть быстро собрана и подсоединена к объекту.
Блок управления имеет множество расширенных характеристик – например, его измерительная часть позволяет отображать коэффициент трансформации, а также время, напряжение и ток. Второй измерительный канал может использоваться для определения другого вспомогательного тока и напряжения. Коэффициент трансформации трансформаторов тока, импеданс, мощность, коэффициент мощности (cos φ) и фазовый угол рассчитываются и отображаются на дисплее. Ток и напряжение могут быть представлены в процентах от их номинальных величин. Быстродействующая функция удерживания позволяет "замораживать" кратковременные показания на дисплее, когда напряжение или сигнал срабатывания контакта поступает на вход для остановки испытания – т.е. когда испытуемый объект прерывает ток, или подача тока прекращается.

Применение

  • Испытание путем прогрузки первичным током и тестирование выключателей
Эти тесты требуют больших токов и возможности измерения электрических токов очень небольшой длительности. Система INGVAR специально разработана для соответствия этим требо- ваниям. Для измерения времени срабатывания низковольтных выключателей не требуется никаких дополнительных соедине- ний. Тестирование мгновенно останавливается, когда контакты выключателя размыкаются для прерывания тока. Запуск выход- ного тока синхронизирован с точкой перехода тока через нуль для обеспечения хорошей воспроизводимости и минимального смещения по постоянному току.
При определении коэффициента трансформации, первичный  ток и также вторичный ток, или коэффициент трансформации отображаются одновременно. Так как коэффициент трансформации отображается непосредственно как отношение (например, 1000/5), то в дальнейшем расчете нет необходимости. Нагрузка вторичных цепей может быть определена и представлена в ВА.
  • Проверка полярности
Отображается сдвиг токов по фазе, и полярности выводов ясно заметны.
  • Испытание на нагрев
Система INGVAR – идеальное средство для выполнения тепловых испытаний. При этом ток может подводиться непрерывно или через запрограммированные интервалы. Эти интервалы времени могут быть отображены в минутах или часах, что позволяет проводить длительные испытания.
  • Автоматические устройства повторного включения и секционные разъединители
Система INGVAR также может быть настроена для тестирования автоматических выключателей с реле повторного включения. При этом могут быть измерены рабочие пределы, время частичного срабатывания, полное время и число срабатываний перед отключением. При тестировании секционных выключателей может быть запрограммирована последовательность повторного включения, выбранная пользователем.
  • Проверка целостности сетей заземления и устройств защитного заземления
Единственный способ испытания сетей заземления – это ввод тока между базовым заземлением и тестируемым заземлением и измерение падения напряжения, а также величины тока в процентах, текущего через сеть заземления.

Скачать проспект


Технические характеристики


Система испытаний первичным током INGVAR

Характеристики:

:
