Описание

Особенности
  • Простое управление
  • Автоматические настройки для мгновенного использования
  • Короткий импульс для идентификации неисправностей в начале кабеля
  • Функция удержания трассировки и проведения следующего измерения для возможности сравнения кабелей
  • Класс защиты от пыли/влаги IP54 для работы в полевых условиях
  • Предназначен для использования на всех типах металлических кабелях с парой жил

TDR1000/3 - ручной, компактный рефлектометр для поиска неисправностей на металлических кабелях. Имеет мини-мальное разрешение 0,1 м и максимальную дальность 5 км в зависимости от выбранного коэффициента укорочения и типа кабеля.

Доступно четыре выходных сопротивления (25, 50, 75 и 100 Ом) и коэффициент укорочения между 0,2 и 0,99 что соответствует любым запросам для проверки металлических кабе¬лей.

TDR1000 имеет простой вариант выбора, который вместе с 4¬х позиционным переключателем управления, позволяет ин-туитивно управлять прибором.

Преимущества

Опция автоматического выбора позволяет автоматически подбирать параметры в зависимости от требуемого диапа¬зона, помогая быстро поставить диагноз ТБИ следа. Двойные курсоры позволяют полную гибкость, давая оператору пол¬ный контроль и мгновенный указание расстояния между двумя точками.

Функция HOLD (удержание) позволяет сравнение между трассировками, данная функция, позволяющая сравнивать два отклика отсутствует на большинстве современных ручных рефлектометров. Функция наложение добавляет возмож¬ность сравнения двух откликов в реальном времени. Высокое разрешения вместе с белой подсветкой и графическим дис-плеем, помогают пользователю в определении ключевых событий на трассе.

  • Подсветка графика монохромный ЖК-дисплей (256 х 128)
  • Регулируемая контрастность дисплея
  • Разрешение 0,1 м
  • Для использования на Telecom ТНВ-3 цепи, или 150 В
  • Силовые цепи CAT IV
  • Сетевой фильтр не требуется
  • Класс защиты от пыли/влаги IP54,
  • Авто выбор выходного импеданса (25, 50, 75 и 100 Ом)
  • 2 нс импульс для определения места повреждения в начале кабеля
  • Авто выбор усиления и импульса для каждого диа-пазона
  • Показывает расстояние в метрах или футах


Скачать проспект

Технические характеристики

Диапазоны:

10 м, 25 м, 100 м, 250 м, 1000 м,

2500 м, 5000 м

Погрешность:

± 1% от диапазона ± пиксела в 0,67 В.Ф. *Примечание- Точность измерения для указанной пози- ции курсора и правильно вы- бранного коэффициента укоро- чения]

Разрешение:

1% от диапазона

Частота обновления:

Трассировка 3 раза в секунду

Защита входа:

Прибор соответствует IEC61010-1 для подключения к систем до 150 V CAT IV при использовании оп- циональных щупов с предохрани- телями.

Выходной импульс:

5 вольт пик-пик в открытой цепи. Длительность импульсов опреде- ляется диапазоном и типом кабе- ля

Усиление:

Выбирается пользователем для каждого диапазона в 3 шага (в ручном режиме)

Коэффициент скорости:

Переменный, от 0,2 до 0,99 с ша- гом 0,01

Нулевая передача:

Автоматическая

Отключение питания:

Автоматически через 5 минут простоя

Подсветка:

Держится 1 минуту после актива- ции

Батареи:

Шесть батарей типа LR6 (AA), мар- ганцево-кислые, никель- кадмиевые или никель-метал- гидридные

Срок службы батареи:

до 14 часов (типичное)

Физические свойства:

Прибор предназначен для ис- пользования в помещениях и на открытых пространствах и имеет класс защиты от атмосферных воздействий IP54.

Габариты:

230 мм (9 дюймов) х 115 мм (4,5

дюйма) х 48 мм (2 дюйма)

Масса:

0,6 кг (1,32 фунта)

Материал корпуса:

ABS

Разъемы:

Два 4-х мм клеммы безопасные

Тестовые провода (TDR1000 / 3):

2 метров в длину, состоящие из 2 х 4 мм окутана разъем для мини- атюрного крокодил

Дисплей:

256 х 128 пикселей LCD

Параметры окружаю- щей среды



Рабочая температура:

От 15 ºC до +50 ºC

Температура хранения:

От -20 ºC до +70 ºC

Безопасность

При использовании дополни- тельных щупов с предохраните- лями этот прибор соответствует IEC61010-1 для подключения к цепям в напряжением 300 В

между клеммами и до 150 V CAT IV на землю

Электромагнитная сов- местимость

Соответствует требованиям элек- тромагнитной совместимости по стандарту BS EN 61326-1(для лег- кой промышленности), мини- мальные параметры для класса A для всех тестов на помехоустой- чивость.

Устойчивость Таблица 2: Промышленное

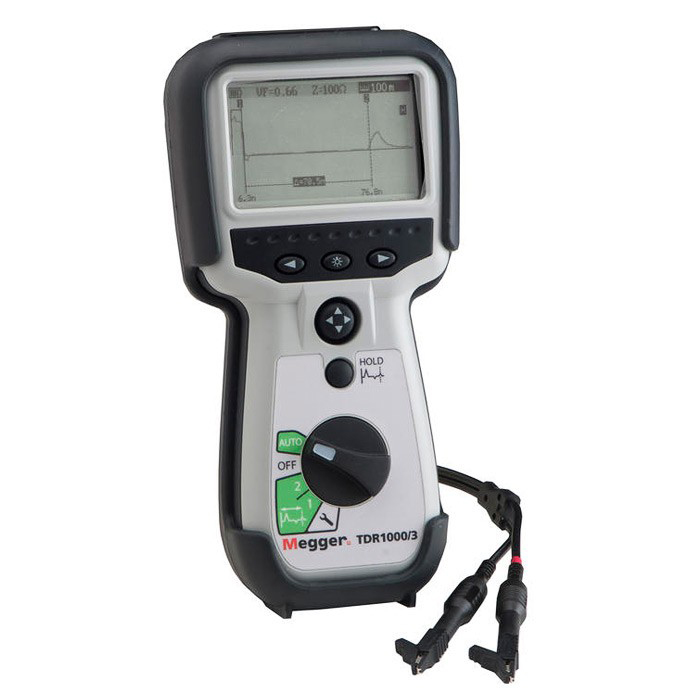

Рефлектометр TDR1000/3

Характеристики:

:
