Вилочный мультиметр DCM330

Описание

Особенности

• Измерение переменного тока 200,0 А при постоянно открытом захвате – вилкеАвтоматический выбор диапазонов измере- ния напряжения переменного и постоянного тока в пределах от 0,1 В до 1000 В
• Диапазон измерения сопротивления от 0,1 Ω до 20,00 МΩ
• Звуковой сигнализатор целостности цепи и возможность проверки диодов
• Бесконтактное обнаружение в тестируемой цепи напряжения переменного тока
• Соответствие нормам CAT III 1000 В и CAT IV 600 В

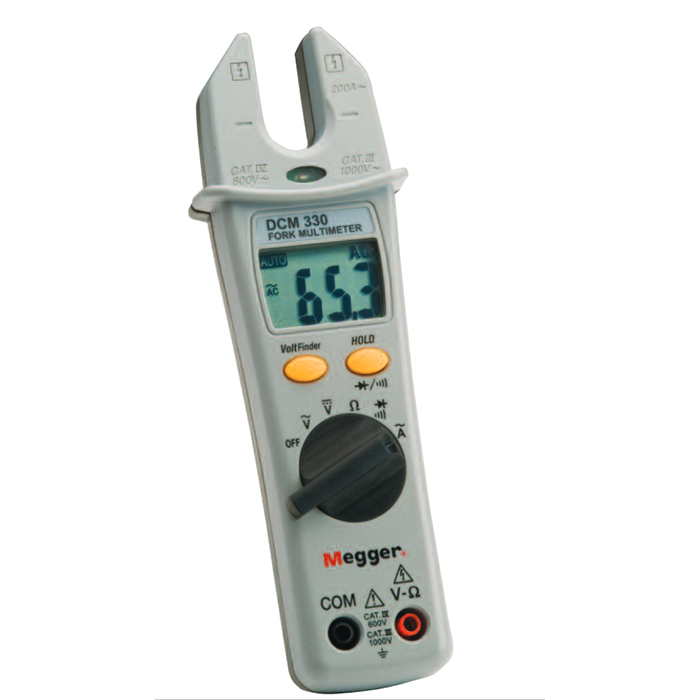

Вилочный мультиметр DCM330 компании Megger – это удоб- ный и компактный инструмент, предназначенный для изме- рения переменного тока вплоть до величины 200 А и реали- зации основных функций обычного мультиметра.

Обеспечивая возможности измерения напряжения перемен- ного и постоянного тока вплоть до 1000 В и сопротивления  до 20 МΩ, а также бесконтактного обнаружения напряжения, звуковой сигнализации целостности цепи и проверки диодов, вилочный мультиметр DCM330 компании Megger является действительно гибким и универсальным прибором. Все эти функции реализованы в одном компактном инструменте, исключая необходимость использования отдельного мульти- метра и отдельных токовых клещей.

Большая центральная кнопка обеспечивает возможность пе- реключения диапазонов в двух направлениях одной рукой, а раздельные тестовые провода для измерения напряжения / сопротивления могут быть отсоединены, когда не используются.

Постоянно открытая конструкция захвата токовых клещей обеспечивает простое и быстрое измерение на отдельных проводниках диаметром до 16 мм. Благодаря отсутствию под- вижных частей мультиметр DCM330 компании Megger не вос- приимчив к грязи, песку или влаге, находящейся вокруг кабеля, поэтому он одинаково хорошо подходит как для применения как в грязных траншеях или кабельных каналах, так и в чистых лабораторных условиях. Он обеспечивает получение усред- ненных эффективных значений, а с проводником или проводни- ками, расположенными в центре и на равном расстоянии от губок вилки, получение показаний с погрешностью менее 3%.

Мультиметр DCM330 компании Megger имеет функцию авто- матического выбора диапазонов на всех диапазонах измере- ния. Измеритель тока и бесконтактный датчик напряжения не нуждаются в тестовых проводах, все остальные функции по- требуют их использования.
Функция обнаружения напряжения позволяет определять наличие в цепи напряжения переменного тока в пределах от 50 В до 1000 В при частоте от 50 до 500 Гц.
Эта функция работает на любом диапазоне, включая режим отключения (OFF). Обнаружение напряжения производится емкостным методом с сигнализацией тональным звуковым сигналом и светом красного светодиода, расположенного внизу вилочной головки.
Питание мультиметра DCM330 компании Megger осуществ- ляется от 2-х батарей типа ААА, которые обеспечивают 250 часов непрерывной работы прибора. DCM330 также имеет функцию автоматического отключения питания, которая ак- тивизируется примерно через 10 минут после включения прибора.

Конструкция корпуса прибора обеспечивает легкость и удобство работы, гарантируя безотказность работы при хранении его как в ящике для инструментов, так и в кармане. Приборы DCM330 защищены от повреждений при падении с высоты 1,22 м.
Показывающий прибор – 3½ разрядный большой ЖК-дисплей. В трудных или неудобных условиях измерений показания на дисплее могут быть "заморожены" с помощью функции "HOLD" и затем считаны в удобном месте, после снятия прибора с кабеля.


ДОСТОИНСТВА

• Компактная конструкция небольшого размера (карманное исполнение)
• Функция автоматического отключения питания
• Исключительно большой срок службы батарей питания
• Поставляется со съемными тестовыми проводами и кейсом для переноски

ОБЛАСТИ ПРИМЕНЕНИЯ
Мультиметр DCM330 пригоден для использования везде, где требуется измерение переменного тока в отдельных неэкра- нированных проводниках диаметром менее 16 мм, или на- пряжений переменного/постоянного тока до 1000 В, или со- противления до 20 МΩ.
Типичные области применения включают в себя: поиск неис- правностей в бытовых и промышленных электрических про- водках, анализ нормативных нагрузок, контроль параметров при пуске, техническом обслуживании и установке машин.

Примечание: Функция бесконтактного обнаружения напряже- ния предназначена для идентификации кабелей, находящих- ся под напряжением в пределах вилочного захвата, и эта функция не приемлема для использования на экранирован- ных проводниках, например, армированных кабелях или таких проводниках, которые находятся в пределах или сзади металлических или проводящих панелей, в металлических кабелепроводах и т.п.

Скачать проспект

Технические характеристики

(погрешности указаны при температуре 23 С ±5 С).

Переменный ток



Частота	Диапазон	Погрешность
50 – 60 Гц	0 - 200.0 A	±3% ±3 цифры

Измерение среднего, индикация эффективного значения Защита от перегрузки: 400 А, эффективное значение

Напряжение переменного/постоянного тока

Диапазон	Постоянный ток	Переменный ток
200.0 В	±1% ±2 цифры	±1.5% ±5 цифр
1000 В		50 Гц - 500 Гц

Входной импеданс: 2 МΩ (<100 пФ) Защита от перегрузки: 1000 В

Сопротивление

Диапазон	Погрешность
200.0 Ω	±1% ±5 цифр
2.000 kΩ	±1% ±2 цифры
20.00 kΩ
200.0 kΩ
2.000 MΩ
20.00 MΩ	±1.9% ±5 цифр Ω

Защита от перегрузки: 600 В, эффективное значение



Проверка диодов

1 мВ: ±1,5% ±0,05 В

Проверка целостности цепи

Срабатывание зуммера: <50 МΩ

Отключение зуммера: >250 Ω

Время отклика: 0.25 – 1 с

Дисплей

3½ разрядный большой ЖК-дисплей 2000 единиц счета

Частота опроса: 1,5 раза в секунду

Индикация выхода за диапазон: символы "OL"

Функция автоматического отключения питания

Через 10 минут после включения питания

Батарея

R03 UM4 AAA 1.5 В x 2 (не пригоден для перезаряжаемых элементов)

Срок службы: 250 часов (щелочные элементы) Периодичность калибровки: 12 месяцев Рабочая высота над уровнем моря: 2000 м

Рабочая температура и относительная влажность

0°C - 30°C <80%

30°C - 40°C <75%

400°C - 50°C <45%

Температура хранения

-20ºC ÷ +60ºC (относительная влажность <80%) (с удаленными батареями)

Размеры

54 мм (ширина) x 193 мм (высота) x 31 мм (глубина)

Масса

280 г (с установленными батареями)

Безопасность IEC61010-1 1000 V CAT III 600 В CAT IV

Электромагнитная совместимость (EMC)

EN 61326-1

Защита от падения

1,2 м на твердую поверхность
