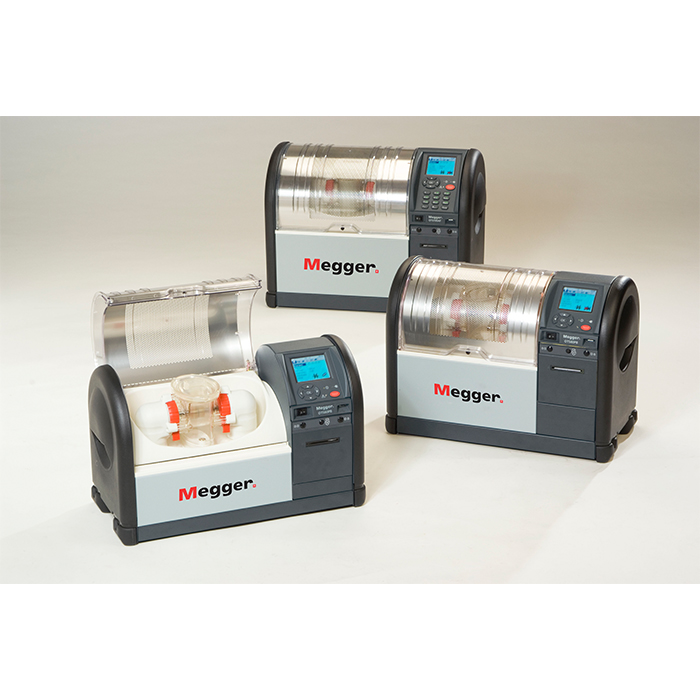

  • Лабораторные автоматические тестеры трансформаторного масла OTS100AF, OTS80AF и OTS60AF
  • Легкие, прочные и портативные приборы для измерения напряжения пробоя трансформаторного масла
  • Высокая  стабильность  результатов  благодаря точно фиксируемому зазору между электродами испытательной ячейки

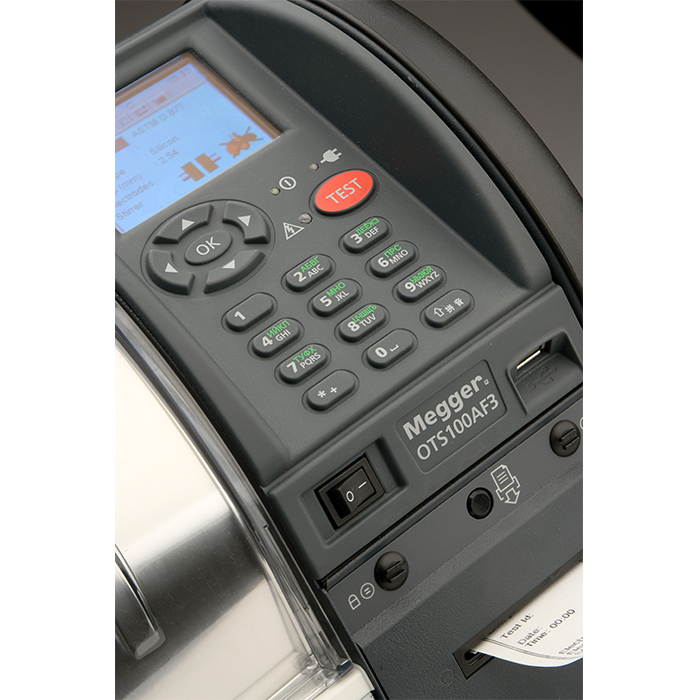

  • Яркий цветной дисплей размером 3,5 дюйма, обеспечивающий ясные четкие показания при работе
  • Применимы для анализа минеральных, силиконовых и сложноэфирных синтетических масел
  • Схема обнаружения размыкания с прямым измерением напряжения и тока
  • Высокоскоростное отключение высокого напряжения <10 мкс

Описание

Портативные автоматические установки компании Megger выполняют испытания на электрическую прочность минеральных, силиконовых и сложноэфирных синтетических масел. Литые испытательные ячейки обеспечивают высокий уровень повторяемости результатов в полевых и лабораторных условиях благодаря точной установке зазора между электродами с помощью регулировочных дисков. Прозрачная, экранированная крышка – один из основных элементов, позволяющий пользователям видеть все происходящее в испытательной камере.
Питание приборов осуществляется от сети переменного тока.

Стандартные методики проведения испытаний предварительно загружены в прибор, а новые версии могут быть перегружены через USB–интерфейс. Все установки поддерживают проведение испытаний, определенных пользователем. Результаты испытаний идентифицируются либо по серийному номеру, или по идентификационному номеру объекта, с указанием даты и времени.
Дополнительный встроенный принтер обеспечивает получение твердых копий результатов. Распечатки на основе чернил гарантируют их стойкость практически при любых температурах. USB–интерфейсы (3) обеспечивают связь с РС, USB-флэш-картой, внешним USB-принтером и сканером штрих-кодов.

Безопасность пользователя является главным критерием, поэтому компания Megger для обеспечения безопасности создала незави- симый контур с резервным дублированием для отсечки высокого напряжения. Во время испытания оператор может его завершить путем нажатия любой кнопки на клавиатуре, что приведет к немед- ленному снятию высокого напряжения и прекращению испытания. Прозрачная крышка обеспечивает достаточную видимость происходящего в испытательной камере, и кроме того, защиту и электрическое экранирование с помощью экрана с множеством соединений прибора на землю.

ДОСТОИНСТВА И ВОЗМОЖНОСТИ
  • Испытательные напряжения до 60 кВ , 80 кВ и 100кВ
  • Высокая стабильность расстояния между фиксируемыми электродами ячейки с маслом.
  • Калибры зазора между плоскими электродами, которые не повреждают электроды.
  • Автоматическое измерение температуры масла.
  • Цветной дисплей QVGA с подсветкой.
  • Простая очистка камеры путем слива масла.
  • Безопасность работы благодаря отсечке высокого напряжения микровыключателем с резервным дублированием, контактной шине с нулевым напряжением и экранированной крышке.
  • Прозрачная крышка – хорошая видимость происходящего в испытательной камере и ячейке.
  • Интуитивно-понятный интерфейс пользователя полностью поддерживает автоматический режим работы при предварительно загруженных стандартных методиках испытаний плюс конфигурируемая пользователем последовательность испытаний.


ОПЦИИ
  • Внутренний принтер.
  • Моторизированная мешалка в крышке испытательной ячейки.
  • Устройство контроля напряжения (VCM100D).


ПРИМЕНЕНИЕ
Контроль и поддержание качества масла особенно важно для обес- печения надежной работы электрического оборудования, заполнен- ного маслом. Нормы и правила, установленные во многих странах, включают в себя различные типы испытаний изоляционных масел.

Один из основных тестов качества масла – это испытание на на- пряжение пробоя, при котором определяется электрическая проч- ность масла. Низкое пробивное напряжение может указывать на наличие загрязнений, например, воды или проводящих частиц.

Внимательно производите отбор пробы масла и тестирование для того, чтобы исключить любое загрязнение пробы масла инородны- ми объектами. Очистку ячеек между испытаниями необходимо вы- полнять путем их промывки следующей пробой масла. Запрещает- ся очищать ячейки волокнистыми материалами. Для обеспечения высокой точности показаний тщательно устанавливайте зазор меж- ду электродами и фиксируйте его с помощью регулировочных дисков.

Скачать проспект

Технические характеристики


Лабораторные автоматические тестеры трансформаторного масла OTS100AF, OTS80AF и OTS60AF

Характеристики:

:
