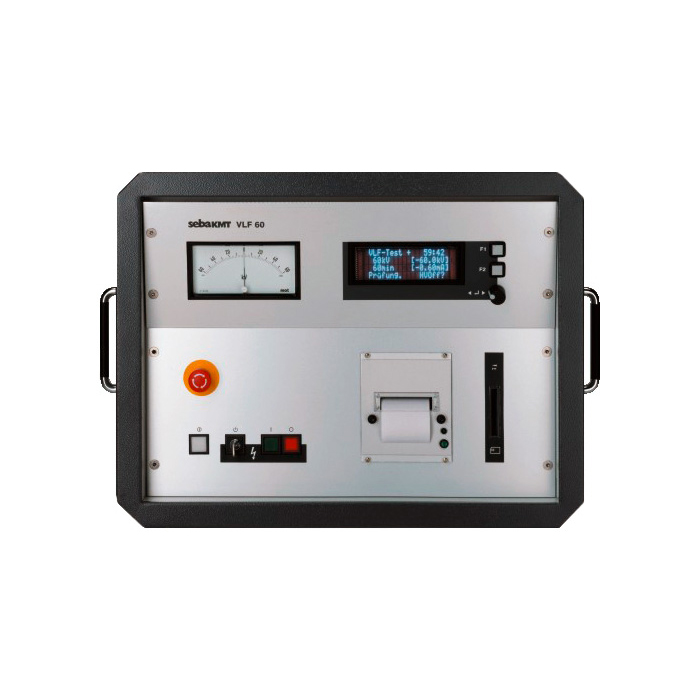

Переносная испытательная система СНЧ VLF CR 28-60

Телефон: +7 (495) 234-91-61 | +7 (909) 659-34-72

Москва, 2-й Кожуховский проезд, 29, корп.2, стр.16

СНЧ, DC и испытание оболочки в одном приборе

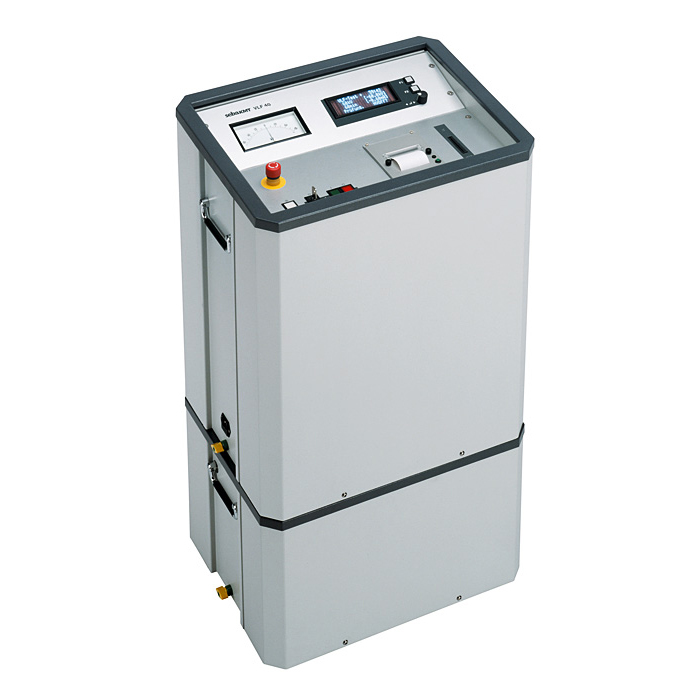

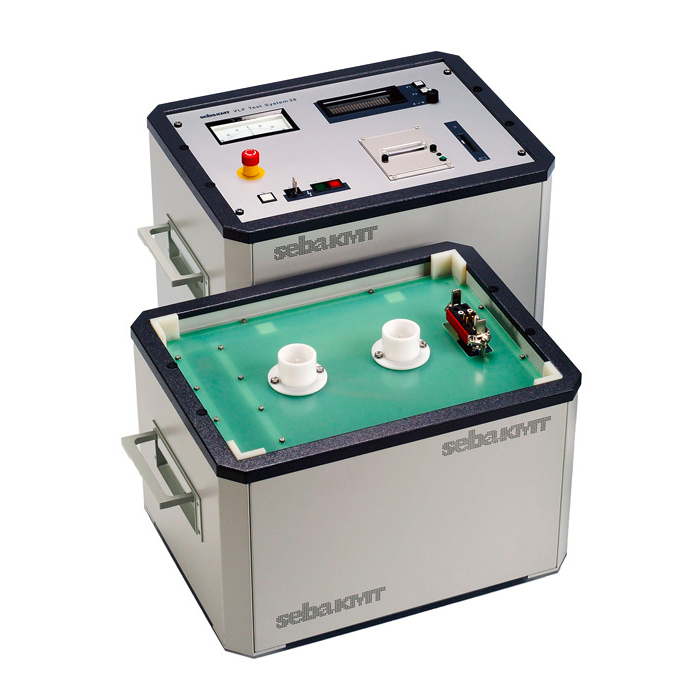

Портативная установка благодаря двухблочной конструкции
Высокая испытательная емкость
Интегрированное разрядное устройство
Протоколирование

Описание

Переносные, мощные и эффективные испытательные системы СНЧ предназначаются для испытаний кабелей напряжением 0,1 Гц косинусно-прямоугольной формы в соответствии с нормами DIN VDE. В соответствии с нормами кабели и муфты должны проверяться на диэлектрическую прочность после укладки или после ремонта.

Испытательные системы СНЧ от SebaKMT обладают благодаря запатентованной форме напряжения и сохраненной в кабеле энергии особо высокую испытательную емкость при компактной конструкции. Кроме испытаний кабелей и кабельной оболочки, испытательные системы могут использоваться – в комбинации с прибором поиска замыканий на землю – для точной локализации повреждений оболочки.

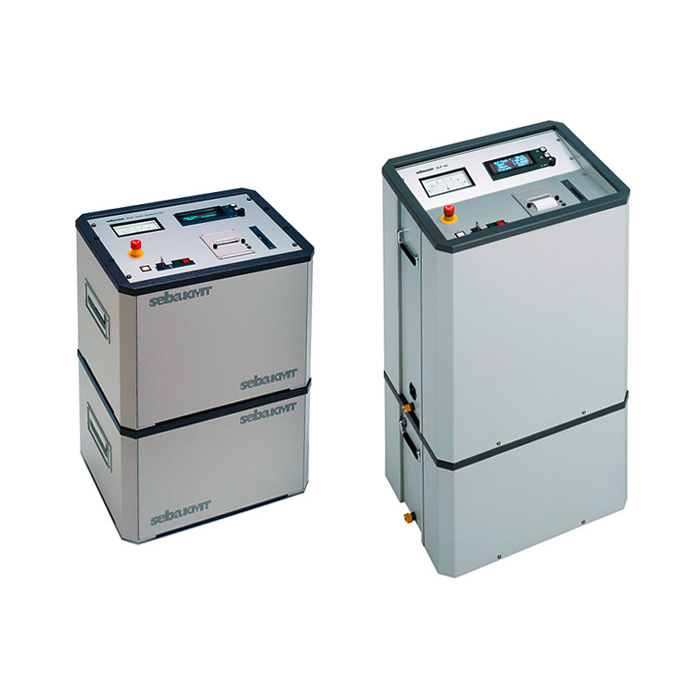

В общей сложности имеются три портативных высоковольтных испытательных установки с различными уровнями напряжения 28, 40 и 60 кВэфф:

VLF CR-28 для кабелей до класса 15 кВ
VLF CR-40 для кабелей до класса 23 кВ
VLF CR-60 для кабелей до класса 35 кВ

Скачать проспект

Технические характеристики

Вариант	VLF CR-28 кВ	VLF CR-40 кВ	VLF CR-60 кВ
Выходное напряжение СНЧ	0 ... 28 кВэфф	0 ... 40 кВэфф	0 ... 60 кВэфф
Измерение тока учечки	0 ... 12 мА	0 ... 7 мА	0 ... 5 мА
	(разрешение 10 мкА)
Форма напряжения	Косинусно-прямоугольная
Частота	0,1 Гц
Испытательная емкость
Вариант Plus	5 мкФ / 28 кВэфф	4,8 мкФ / 40 кВэфф	2 мкФ / 60 кВэфф
Вариант Basis	5 мкФ / 28 кВэфф	2,4 мкФ / 40 кВэфф	1 мкФ / 60 кВэфф
Выходное напряжение DC
Вариант Basis	0 ... -28 кВ	0 ... -40 кВ	0 ... -60 кВ
Вариант Plus		0 ... +40 кВ, 0 ... -40 кВ	0 ... +60 кВ, 0 ... -60 кВ
Измерение тока учечки DC	0 ... 12 мА	0 ... 7 мА	0 ... 5 мА
Устройство разрядки	встроенное	встроенное	встроенное
Питание	230 В, 50/60 Гц, 300 ВА
Питание	120 В, 60 Гц, 300 ВА
Напряжение испытания оболочки/ -локализация повреждений оболочки	Испытание 2 ... 10 кВ Точная локализация 2 ... 10 кВ, Такт 1:3/ 1:5/ 1:9
Измерение тока утечки	да
Распознавание пробоя	да
Распечатка протокола	Опционально
Протоколирование	да
Ввод параметров при помощи чип-карты	да
Рабочая температура	-20 ... +50°C
Вес (в зависимости от модели)	около 25 кг + 25 кг	около 55 кг + 48 кг	около 85 кг + 48 кг
Габариты ШхВхГ состоит из двух приборов	550 x 800 x 420 мм	550 x 1100 x 420 мм	550 x 1100 x 420 мм
