Идентификация фаз для заземленных и закороченных кабелей среднего напряжения PIL 8

Описание

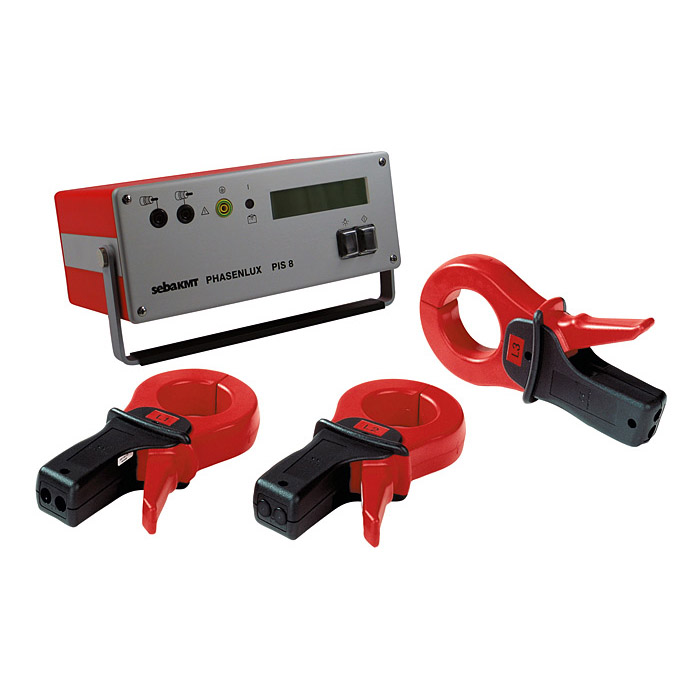

Прибор идентификации фазы PIL 8 позволяет провести быстрое и прежде всего достоверное определение фаз прямо на месте монтажа муфты в сетях среднего напряжения.

Согласно DIN VDE 0105 0100 часть 2 (EN 50110-1) от Октября 1997, Pos. 6.2.4.1 Absatz 3 (стр. 12):

"... Если заземление или короткое замыкание должно быть удалено на время измерений или испытаний, необходимо проводить соответствующие мероприятия по обеспечению безопасности."

Такие мероприятия по обеспечению безопасности означают однако дополнительные большие расходы и чаще всего не очень практичны. Особое достоинство используемой в приборе PIL 8 технологии заключается в том, что заземление и соотв. короткое замыкание фаз на конце кабеля не должно быть удалено. Наоборот, заземление конца кабеля является важной составляющей методики. Это значит, жилы кабеля должны быть заземлены и короткозамкнуты, что обеспечивает безопасность пользователя. На каждой фазе заземленного кабеля цепляются соответствующие приемо-передаточные клещи, и потом на проверяемых концах нажатием кнопки происходит определение принадлежности к каждой фазе.
