Трассопоисковая система CARLOC
- Высококонтрастный ЖКД-дисплей, идеально подходит для дня и ночи
- Функция «свой-чужой» для идентификации искомой коммуникации
- Передатчик с двойным выходом для одновременной подачи сигнала в две коммуникации
- Класс защиты IP 65, прекрасная защита в условиях пыли и повышенной влажности
- Выбор из 100 частот посредством пользовательского ПО
ВЕРСИЯ PLUS ТАКЖЕ ПРЕДОСТАВЛЯЕТ:
- Bluetooth® для связи с GPS и передачи данных
- Измерение глубины сбоку, когда нет возможности находиться над коммуникацией
- Технология Ambient Interference Measurement (AIM) для сканирования наиболее подходящей частоты
- Возможность управления частотой и уровнем мощности с приемника, а также переключения между проводами при использовании двойного выхода
Описание
Cистема локализации подземных коммуникаций и маркеров CARLOC® располагает функцией повышенной точности, которой нет у других систем локализации. Технология измерения уровня посторонних шумов автоматически рекомендует Вам наилучшую частоту. Доступные передатчик 12 Вт направляет сигналы даже по длинным подземным коммуникациям. И только трассопоисковая система CARLOC® может представить глубину и горизонтальное расстояние до коммуникации. (только в версии Plus)
Технические характеристики

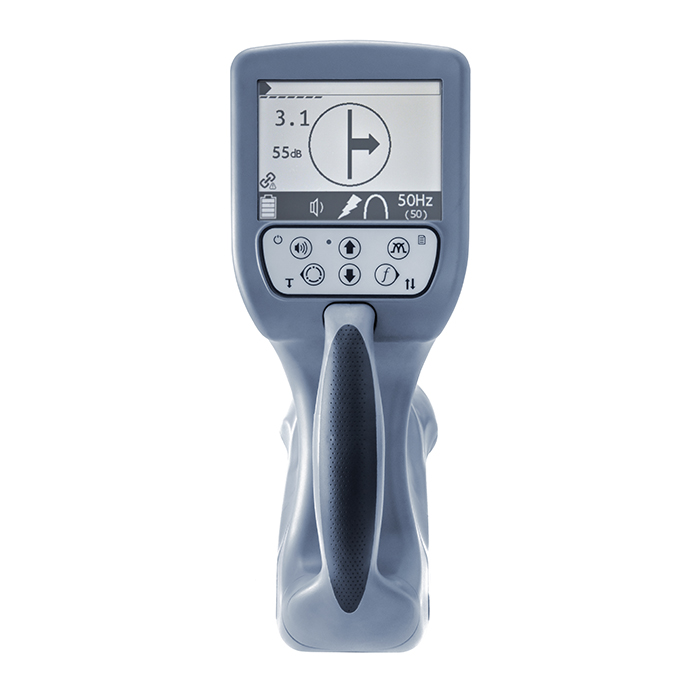

ПРИЕМНИК |
|
Размеры |
|
Высота | 691 мм |
Длина | 325 мм |
Ширина | 122 мм |
Рабочий вес | 2.2 кг |
Техническиехарактеристики |
|
Частотный диапазон | 50 Гц – 200 кГц |
Чувствительность | 1мкА на 1 м и 33кГц |
Динамический диапазон | 145 дБэфф /√Гц |
Селективность | 117 дБ |
Глубина, макс | 6м |
Защита от перегрузок | 30 дБ (автоматически) |
Точностьопределения глубины |
|
Кабель | ±5% до 3 м |
Зонд | ±5% до 3 м |
Пассивно | ±10% до 3 м |
Функции |
|
Программируемые частоты | 100 выбираемых от 256 Гц до 83 кГц |
Графический ЖК дисплей |
|
Индикация „свой-чужой“ | частоты в диапазоне от 256 Гц до 10 кГц |
Корректировка глубины (PLUS) | определение горизонтальногоивертикальногорасстояния докоммуникации |
Сканирование помех (PLUS) | определяетпомехии предлагаетнаилучшуючастоту |
Локализация повреждений | 263 Гц и 526 Гц |
Частоты силового кабеля и катодной защиты | 50Гц,60Гц,100Гц,120Гц, 150Гц,180Гц |
Rx/Tx дистанционная связь (PLUS) | Удаленное управление переключением частоты, мощностью и пр. с приемника |
Bluetooth GPS связь (PLUS) | накопитель картографическойинформации |
Компаснаправлениятрассысо стрелкаминавигациивлево/вправо | |
Конфигурация ПК | возможность обновления ПО и конфигурации самим пользователем |
Окружающая среда |
|
Рабочаятемпература | -20-50°C |
Температура хранения | -32-70°C |
Класс защиты | IP 65 |
Питание |
|
Батареи | 2D-батарей(LR20)или имеющиесявпродажеNiMH |
Срок службы батареи | 30 ч постоянно, 70 ч с перерывами |

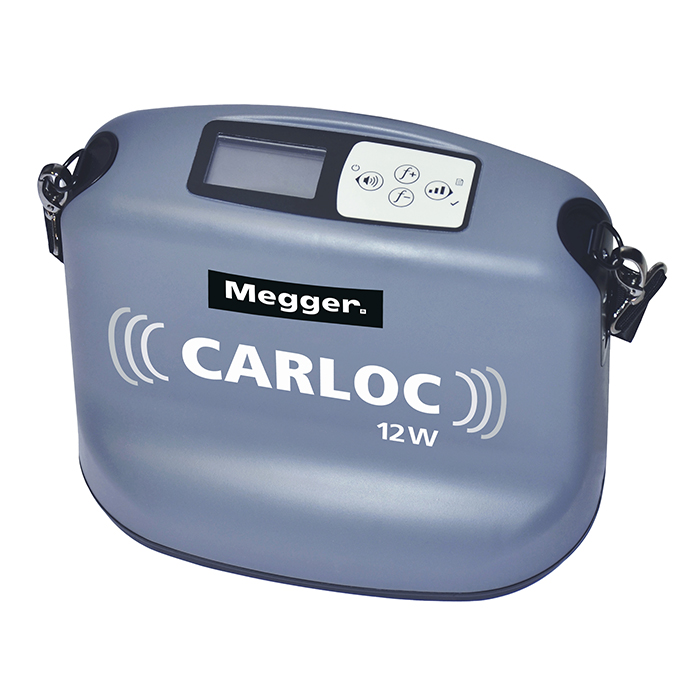

ПЕРЕДАТЧИК |
|
Размеры |
|
Высота | 254 мм |
Длина | 305 мм |
Ширина | 198 мм |
Рабочий вес | 3.5 кг |
Техническиехарактеристики |
|
Частотный диапазон | 256 Гц – 200 кГц |
Мощность | 5 или 12 Вт |
Ток | макс. 500 мА |
Напряжение | макс. 65 Вэфф |
Функции |
|
Программируемые частоты | 100 выбираемых от 256 Гц до 83 кГц |
Высококонтрастный графический LCD дисплей | |
Локализация повреждений | 263 Гц и 526 Гц |
Языковая поддержка | 19 выбираемых пользователемязыков |
Rx/Tx дистанционная связь (PLUS) | удаленное управлениеc приемника частотой,мощностью и пр. передатчика |
Конфигурация ПК | возможность обновления ПО и конфигурации самим пользователем |
Индуктивная передача | 16 индукционных частот 8 кГц – 200 кГц |
Двойной выход (PLUS) | возможность удаленно выбрать активный выход |
Окружающая среда |
|
Рабочаятемпература | -20-50°C |
Температура хранения | -32-70°C |
Класс защиты | IP 65 |
Питание |
|
Батарея | 10 D-батарей (LR20) или опционально Li-ion аккумуляторный блок |
Срок службы батареи | 100 ч с щелочными/80 ч с Li-ion аккумуляторным блоком |
