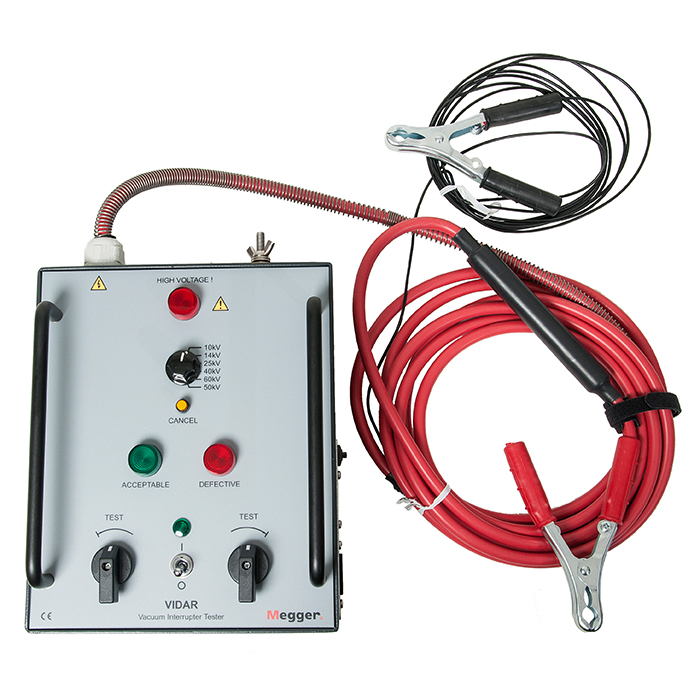

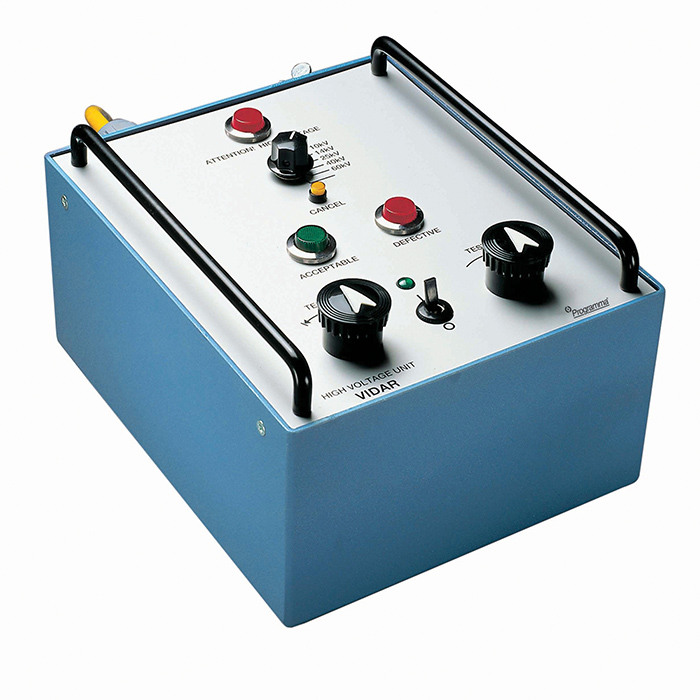

Тестер вакуумной камеры VIDAR

Описание

Когда вакуумные выключатели вводятся в эксплуатацию или подвергаются испытаниям, очень важно убедиться, повреждена ли или нет вакуумная камера выключателя, прежде чем возвращать его обратно в эксплуатацию.

Вакуумный тестер VIDAR™ позволяет проверять целостность вакуумной камеры быстро и удобно, базируясь на известном соотношении между напряжением пробоя и состояние вакуумной камеры. При этом соответствующее испытательное напряжение прикладывается к выключателю, и немедленно отображается результат.

VIDAR™ позволяет выбирать испытательное напряжение (шесть возможных вариантов) в пределах от 10 до 60 кВ постоянного тока. Зеленая лампа указывает на нормальное состояние вакуумной камеры. Красная лампа указывает на ее повреждение. Двуручное управление работой прибора и лампа, предупреждающая о высоком напряжении, увеличивают уровень безопасности работы с прибором.

Вакуумный тестер VIDAR™ был разработан при содействии с лидирующими производителями вакуумных выключателей. Небольшой вес тестера (около 6 кг) и простота его использования являются очень важными характеристиками, так как вакуумные камеры не должны демонтироваться в процессе испытаний. VIDAR™ – идеальный инструмент для эксплуатации в полевых условиях.

Применение
Тестер вакуумной камеры VIDAR используется для проверки вакуумных выключателей для предотвращения искрения. Прочный, легкий, компактный и портативный VIDAR идеально подходит для работ в поле и в цехах.

Вакуум в вакуумных выключателей не поддерживается вечно. Утечка начинается после многих лет или десятилетий и выключатели наполняются воздухом что делает их неработоспособными.

В большинстве случаев утечка быстро прогрессирует после появления. В дополнение к утечке, грязь на полюсах и на внешней поверхности выключателя может его сделать эксплуатацию опасной. Механика выключателя может перекоситься так, что расстояние между полюсами больше не будет необходимым для правильной работы.

VIDAR, разработанный в 1985 году, использует высокое напряжение постоянного тока для проверки целостности вакуумных выключателей.

Пороговое напряжение пробоя
Кривая на рис. 1 иллюстрирует взаимосвязь между давлением внутри вакуумной камеры и ее возможностью противостоять пробою. Эта взаимосвязь показывает, что уровень вакуума может быть проверен косвенно – путем измерения порога напряжения. Дальнейшее развитие этого метода обеспечило возможность тестирования выключателей без их разборки.

Напряжение необходимо выбирать так, чтобы точка тестирования А (см. график) находилась достаточно далеко от точки В (когда камера заполнена воздухом). Однако, напряженность электрического поля не должна быть слишком высокой. В нормальных условиях давление составляет величину менее 10~2 мбара.
