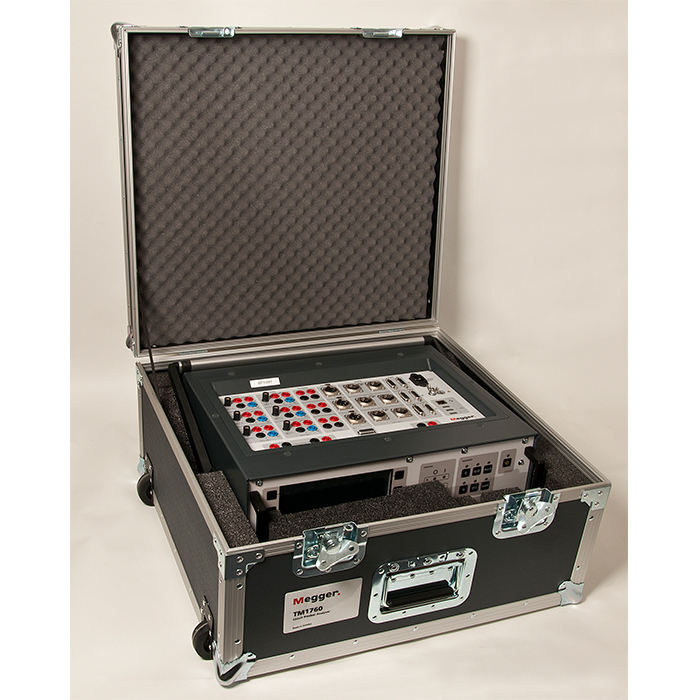

Системы анализа характеристик высоковольтных выключателей TM1700

Описание

Анализаторы серии TM1700 реализуют ряд новейших технологий, используемых в последней версии серии TM1800 таких систем. Анализаторы серии TM1700 включают в себя четыре модели, начиная с модели, дистанционно управляемой компьютером, до полностью автономной модели. Управление всеми моделями может осуществляться с помощью компьютера, используя испытанное программное обеспечение (ПО) CABA Win для сбора и анализа данных.

Надежная конструкция с мощной технологией контроля помогает пользователю эффективно и надежно тестировать выключатели. Все входы и выходы прибора защищены от сложных условий, имеющих место на высоковольтных подстанциях и в промышленных условиях.

Гальванически-изолированные вхо- ды и выходы позволяют выполнять необходимые измерения в течение одного испытания, исключая необходимость в новых настройках и повторных соединениях.

Запатентованный способ заземления с двух сторон DualGround™ позволяет выполнять тестирование безопасно и с экономией времени, сохраняя двухстороннее заземление выключателя во время испытания.

На входах для измерения времени используется запатентованный алгоритм активного подавления помех Active Interference Suppression с целью обеспечения корректного и точного опре- деления времени и параметров контактов с предвключенными резисторами PIR (Pre-Insertion Resistor) даже при высоких взаимосвязанных емкостных токах помех.Адаптивное и простое в использование ПО поддерживает пользователя при тестировании путем простого поворота переключателя тестов, исключая необходимость ввода установочных параметров.

Оператору необходим лишь один щелчок для по- лучения расширенных функций помощи, например, схемы соединений. 8-ми дюймовый сенсорный экран с виртуальной (экранной) клавиатурой позволяет пользователю эффективно использовать этот интерфейс высокого уровня.


Выбор – Соединение – Обследование
Работа с TM1700 – это быстрое и простое выполнение испытаний. Тестирование – это трёх- ступенчатый процесс.

Выбор
Первый шаг – это выбор приемлемого шаблона из библиотеки шаблонов в зависимости от числа контактов на фазу, перемещения его или нет, контактов с  резисторами и т.д.

Соединение
Второй шаг – это присоединение тестовых проводов в соответствии с изображением на экране помощи. Для каждого кабеля используется от- дельный экран помощи.

Обследование
Третий шаг – это поворот ручки “Measure” (измерение). Далее выполняется измерение, проводится анализ, и результаты отображаются на экране. При этом также доступны функции увеличения и сравнения


Тестирование с двухсторонним заземлением
Корректировка норм безопасности изменяет и внешние условия для электроэнергетических компаний, владельцев коммутационной аппаратуры и обслуживающих компаний. Эти изменения напрямую акцентируют внимание на эффективности операций и уровне обслуживания коммутационной аппаратуры. Интернационализация бизнеса привносит новые трудности с более жесткими или новыми требованиями, касающиеся здоровья, безопасности и соблюдения законов об охране окружающей среды. Опыт также показал необходимость в более коротком времени тестирования, т.е. вывод коммутационной аппаратуры из эксплуатации на все меньшее и меньшее время.

Вопросы безопасности
Операторы электрических сетей и обслуживающие компании нуждаются в поддержании и дальнейшем повышении уровня безопасности в их отрасли промышленности. Известные между- народные организации, включая IEEE (Институт инженеров по электротехнике и электронике США) и IEC (Международная электротехническая комиссия, МЭК), национальные агентства безопасности и профсоюзы повышают требования к безопасности. При изменении норм проводится анализ используемого законодательства о безопасности, а применение существующих правил ужесточается. Поддержание высокого уровня безопасности становится важнейшим аспектом в привлечении инвесторов и заказчиков.

На всех подстанциях проводники с высоким напряжением за счет емкостной связи наводят опасные/смертельные токи во все параллельные проводники. Заземление обеих сторон тестируемого объекта приведет к индуцированному току на землю и обеспечит безопасную зону для специалистов по проведению испытаний (см. рисунки, приведенные ниже).

Двухстороннее заземление

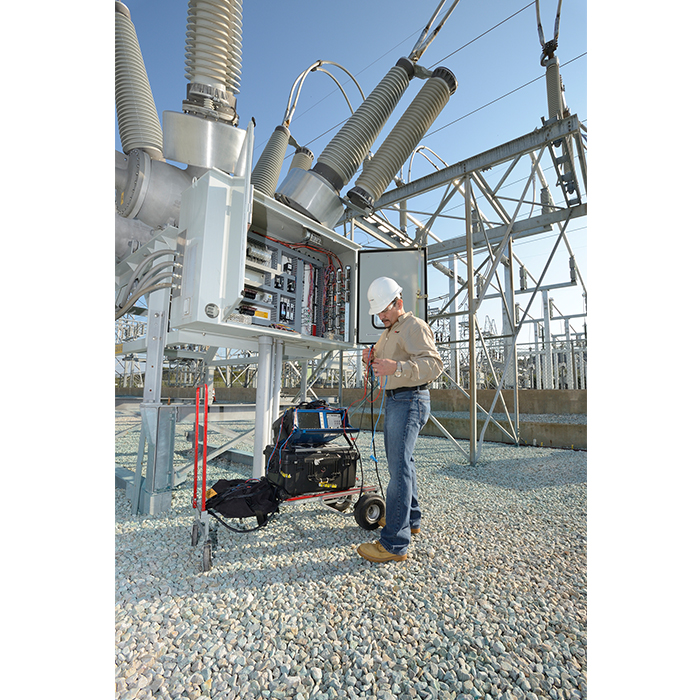

Лучший способ обеспечить безопасность при тестировании высоковольтных выключателей – сохранять заземление выключателя с обеих сторон во время тестирования. Это также облегчает и ускоряет проведение испытания. При этом до минимума сокращается время, проводимое на подстанции, а внимание фокусируется на самом испытании, а не на оборудовании.
Способ тестирования DualGround™ Testing доступен для всех испытаний на всех выключателях.
