Аналоговый тестер изоляции 5 кВ MJ15
MJ15
Цена по запросу
| Купить в интернет-магазине |* Указанная цена не является публичной офертой. Стоимость ориентировочная и зависит от конкретных условий поставок.
Описание
Особенности
- Четыре испытательных напряжения до 5 кВ
- Двойной вариант питания (MJ15)
- Надежная аналоговая шкала
- При напряжении до 600 В производится автоматическая разрядка
- Экспресс-тестирование годен/негоден
- Единая шкала для значений изоляции,
- чтобы избежать ошибки оператора

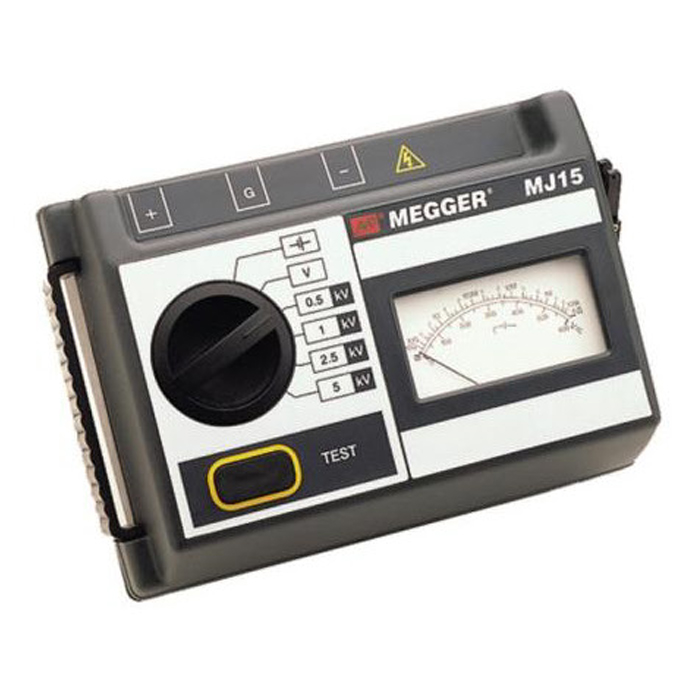

Приборы Megger® BM15 и MJ15 - компактные тестеры изоляции до 5 кВ. Они очень просты в использовании и обеспечивают быстрое и точное измерение значения сопротивления изоляции. В приборах установлена аналоговая измерительная шкала с максимальным значением 20 ГОм. BM15 питается от пальчиковых аккумуляторов. MJ15 имеет дополнительный генератор который приводится в действие с помощью вращения ручки.
Приборы очень просты в эксплуатации. Встроенный вольтметр позволяет измерять A.C. или D.C. напряжение. Испытания изоляции могут выполняться при 500 В, 1000В, 2500 В или 5000 В соответственно.
Возможен выбор типа испытания с замены кнопки “TEST” в приборе; кнопка с блокировкой упрощает длительное тестирование, или возможно использовать обычную кнопку тестирования при отпускании которой высоковольтная цепь разряжается для обеспечения максимальной безопасности.
Окошко дисплея позволяет вставлять в него слайды с пометками для шкалы сопротивления прошел/не прошел тест. Это особенно полезно для менее опытных пользователей и позволяет быстро принять решение о качестве изоляции.
Новые приборы позволяют осуществлять выбор источника питания. BM15 питается от 8 х LR6 (AA) щелочных батареек или аккумуляторов. MJ15 помимо батареи имеет встроенный генератор с вращающейся ручкой. При нажатии на кнопку тест MJ15 использует батареи. В противном случае вращают ручку генератора для экономии заряда или если батареек нет или они сели.
Корпуса обоих приборов сделаны из специального ударопрочного пластика и предназначены для использования в полевых условиях. В комплекте с приборами поставляется сумка-футляр для переноски, тестовые провода, карточки для записи и батареи.
Разъемы для тестовых проводов оснащены защитными шторками. Автоматическая разряжается емкость испытуемой изоляции после теста. Процесс разряда будет виден на шкале напряжения.
В качестве опции для измерения напряжения возможно приобретение тестовых проводов с предохранителями. Приборы соответствуют спецификации безопасности IEC1010 и EMC и имеют маркировку СЕ.
ПРИМЕНЕНИЕ
Изоляция важна для безопасности всех электрических систем, обеспечивая барьер для опасных токоведущих проводников, изоляция может ухудшаться из-за воздействия влаги, солнечного света и тепла.
Снижение величины сопротивления изоляции может
привести к потенциально опасной ситуации вызванной поражением электрическим током, или электрической дугой. Если сопротивление изоляции регулярно
контролируется, становится возможно провести
предупреждающий ремонт и предотвратить затраты связанные с простоем оборудования и его ремонтом.
BM15 и MJ15 являются приборами общего назначения, тестерами изоляции до 5 кВ для электрических
подрядчиков и инженеров, которые испытывают
оборудование, трансформаторы, распределительные устройства, кабели и т.д.
Этот прибор используют:
- Электрические подрядчики
- Инженеры по техническому обслуживанию
- Инженеры Телекоммуникации
- Предприятия распределения газа и воды
- Железнодорожные компании
- Кабельные Производители
- Горнодобывающие компании
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
- Большая, единая аналоговая шкала
- Функция измерения напряжения
- Автоматическое измерение напряжения указывает разряжаемый потенциал проводника
- Поставляется с дополнительной тестовой кнопкой с блокировкой
- Встроенные клеммы безопасны, вставляемые разъемы имеют большую длину
- Четыре испытательных напряжения на выбор
- Прост в использовании
- Имеет маркировку СЕ
- Двойной вариант питания на MJ15
- Возможность наложения слайдов на дисплей с пометками для шкалы прошел/не прошел тест.
- Аналоговая шкала в одном масштабе, чтобы предотвратить ошибку пользователя
- Легкий и прочный
- Нижний предел до 100 кОм идеально подходит для быстрого тестирования прошел / не прошел
Технические характеристики
Диапазон изоляции | 100 кОм до 20 ГОм (также 0 Ом и ∞) |
Испытательноенапряжение (DC) | 500 В, 1000 В, 2500 В и 5000 В |
Погрешность | ± 5% от номинального напряжения тестов на 20 МОм нагрузке |
Тест стабильности напряжения | <± 1% (180 оборотов в минуту до 240 оборотов в минуту MJ15) |
Точность изоляции(при 0 - 30 ° C) | ± 2,5% от полной шкалы |
Короткоезамыкание / токзарядки | 1,5 мА ± 0,5 мА |
Максимальная емкость нагрузки | 5 мкФ |
Наводки | 1 мА RMS от 50 до 60 Гц |
Разрядный резистор | <500 кОм |
Диапазонвольтметра | от 0 до 600 В переменный |
Точность | ± 2,5 Вольтметр% f.s.d. переменный ток (с помощью поворотного переключателя в положении V) |
Оценка перегрузки | 720 В переменный или D.C. |
Длина шкалы | 72 мм (96 °) |
Питание | BM15 8 батареек типа АА MJ15 Бесщеточный генератор на 180- 240 оборотов в минуту + 8 элементов типа АА |
Срок службы батареи | Обычно 2000 пятисекундных тестов на 5 кВ |
Индикатор батареи | Загружено тест батареи |
Безопасность | Соответствует требованиям безопасности для двойной изоляциеи в IEC 61010-1 для установки категории III, 300 В между фазой и землей (Относится к переходному перенапряжению, вероятно, будет найден в специальном оборудовании или частях оборудования, телекоммуникаций, электроники и т.д. |
Не сменный предохранитель | 1 А, 250 В, тип (F) 20 мм х 5 мм), IEC 127/1 Этот предохранитель защищает прибор от любых ошибок, происходящие при использовании аккумуляторов. |
EMC | В соответствии с IEC 61326-1 |
Рабочая Температура | 0 ° С до 30 ° С в полном объеме спецификации-20 ° С до 50 ° С с температурный коэффициент ± 0,1% / ° С (0,05% / ° F) |
Температура хранения | -25 ° С до 65 ° С |
Влажность | 90% относительной влажности 40 ° ) |
Размеры | 220 мм х 160 мм х 115 мм |
Вес | BM15 Приблизительно 1,2 кг MJ15 1,8 кг с батареями. |
