Стационарный анализатор двигателя DX

Описание

Модуль стационарного анализатора двигателя  Baker DX предлагает больше возможностей для анализа всего изоляционного материала и цепей двигателя в двигателях переменного тока и постоянного тока, а также генераторов и катушек. Данные приборы обеспечивают проведение испытаний сопротивления изоляции (IR), показателя поляризации (PI), диэлектрической абсорбции (DA), испытаний высоким напряжением (HiPot) постоянного тока/напряжением ступенчатой формы и проверки изоляции импульсами высокой частоты для оценки всей изоляции в двигателях и катушках. Цепь двигателя можно также проанализировать с использованием измерений расходного сопротивления, полного сопротивления, электрической емкости, фазового угла, коэффициента энергопотерь/фактора качества.

Возможности и дополнительная гибкость DX
    В Baker DX была добавлена функция испытания низким напряжением. Это делает возможным более полное диагностическое решение для профилактического технического обслуживания или управления качеством в цехе. Испытания низким напряжением могут подавать до 600 мА с частотой от 50 до 4000 Гц.
    Baker DX представляет собой модульную конструкцию, что позволяет задавать конфигурацию для DX при помощи только тех функциональных возможностей испытания, которые необходимы для конкретного применения. Например, он может использоваться как прибор для испытания только низким или только высоким напряжения или при добавлении всех функциональных возможностей прибор может быть использован для испытания как высоким, так и низким напряжением. Просто задайте для прибора ту конфигурацию, которая максимально соответствует выбранному применению.

    Преимущества:
    • Возможность испытания напряжением от 4 до 40 кВ для проверки фракционных двигателей лошадиной силы с генераторами мощностью в 40 МВт
    • Возможность испытания высоким и низким напряжением с помощью одного прибора для исследования цепи двигателя и всего изоляционного материала
    • Наглядный графический интерфейс пользователя с сенсорным экраном
    • Для быстрой печати результатов применяется интерфейс USB-
    • принтера
    • Режим катушки позволяет быстро анализировать катушки и сохранять все данные
    • Режим импульсов позволяет оператору быстро прикладывать напряжение при испытании катушек и двигателей постоянного тока

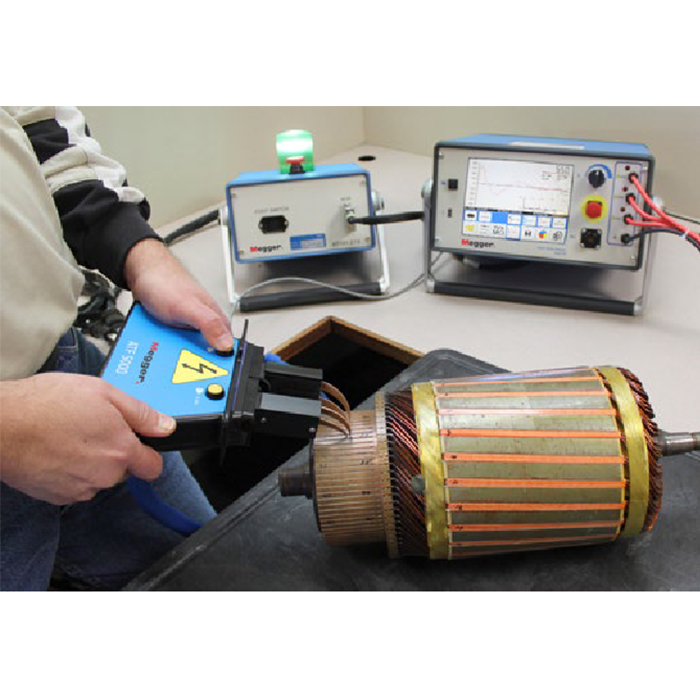

    • Полное испытание двигателей постоянного тока, в том числе межламельное испытание арматуры
    • Блокировка нажатия кнопки для испытания с целью удержания напряжения во время проверки двигателей постоянного типа
    • Модульная конструкция, что соответствует требованиям для проведения испытания
    • Объем памяти внутреннего запоминающего устройства для испытаний составляет 2 Гб
    • Сегодня на рынке Baker DX представляет собой самый маленький, легкий, мощностью в 12 киловольт, прибор для импульсного испытания обмоток

    Скачать проспект

    Технические характеристики

    Технические условия на испытания

    Испытание

    Модель 4 кВ

    Модель 6 кВ

    Модель 6 кВ HO

    Модель 12 кВ

    Модель 12 кВ НО

    Сопротивление

    Напряжение

    питания, макс

    3,9 В

    3,9 В

    3,9 В

    3,9 В

    3,9 В

    Ток источника

    питания

    600 мА

    600 мА

    600 мА

    600 мА

    600 мА

    От 10000 до

    200000Ω

    Точность 3%

    Точность 3%

    Точность 3%

    Точность 3%

    Точность 3%

    От 100 до 10000Ω

    Точность 3%

    Точность 3%

    Точность 3%

    Точность 3%

    Точность 3%

    От 0,2 до 100Ω

    Точность 2%

    Точность 2%

    Точность 2%

    Точность 2%

    Точность 2%

    От 0,002 до 0,2Ω

    Точность 1%±мΩ

    Точность 1%±мΩ

    Точность 1%±мΩ

    Точность 1%±мΩ

    Точность 1%±мΩ


    Более подробные технические характеристики представлены в проспекте
