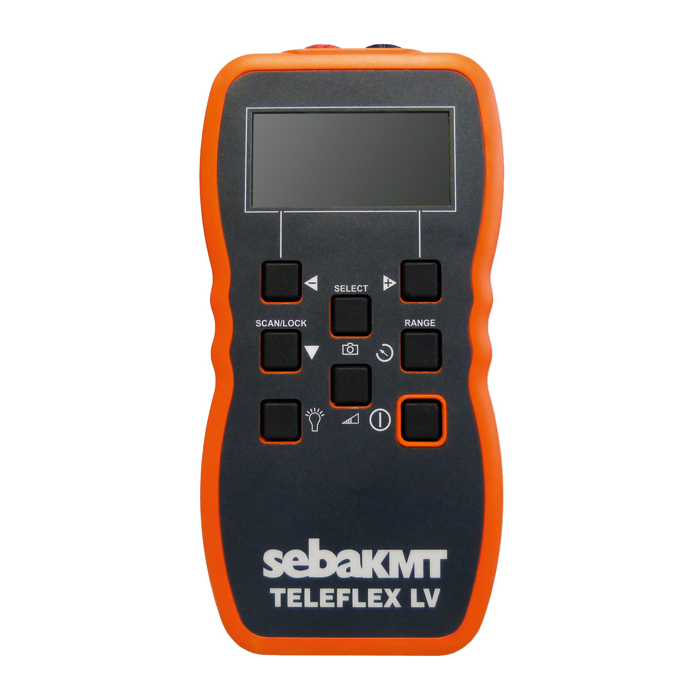

Решение против нелегальных подключений и для локализации повреждений в ближней области Teleflex LV

  • Обнаружение нелегальных подключений
  • Измерение на кабелях под напряжением с CAT IV/600 В
  • Высочайшее разрешение в ближней области

Описание

Решение против нелегальных подключений и для локализации повреждений в ближней области
Обычные рефлектометры (TDR) имеют в ближней области разрешение, очень часто не подходящее для специальных требований.

В особенности в случае низковольтных кабелей, негомогенная структура которых приводит к большому количеству отражений, не имеющих реального источника и, в то же время, накладываются на важную информацию, не позволяя, таким образом, распознать важную информацию.

Как альтернативное решение предлагается здесь технология “Step TDR”, в которой вместо обычного измерительного импульса, имеющего восходящий и ниспадающий фронты, используется импульс с одним восходящим фронтом, т.н. шаговый импульс.

Скачать проспект

Технические характеристики

Диапазоны измерений

2,5 м, 5 м, 10 м, 20 м, 40 м, 80 м, 160 м, 320 м, 640 м

Выбор диапазона

вручную

Тип импульса

функция скачка

Время подъема пульса

3,6 нс

Точность измерений

1% от выбранного диапазона

Разрешение

ок. 1% от измер. диапазона

V/2

1 ... 148 м/мкс соотв. NVP 1 ... 99%

Амплитуда импульса

5 VSS

Согласование

регулируемое 25, 50, 75 и 100 Ом

Скорость измерений

2 измерения в секунду

Емкость ЗУ

50 кривых

Генератор зв.частоты

810 ... 1100 Гц

Дисплей

ЖКД, 128 x 64 пикс, с подсветкой

Интерфейс

USB 2.0

Батарея

Li-Ion-аккумулятор (24 Втч)

Время работы от батарей

до 22 часов (при 20 °С окр. среды)

Температура рабочая / хранения

-10 °С ... +50 °С / -20 °С ... +70 °С

Размеры (Ш x В x Г)

90 x 165 x 37 мм

Вес

350 г

Безопасность

в соотв. с IEC 61010-1; EN 60950

IP-степень защиты

IP54 в соотв. с IEC 60529; DIN VDE 0470 1

Категория измерений

600 В CAT IV (только с TF 3-SK)


Решение против нелегальных подключений и для локализации повреждений в ближней области Teleflex LV
