Рефлектометр TDR1000/3P

Описание

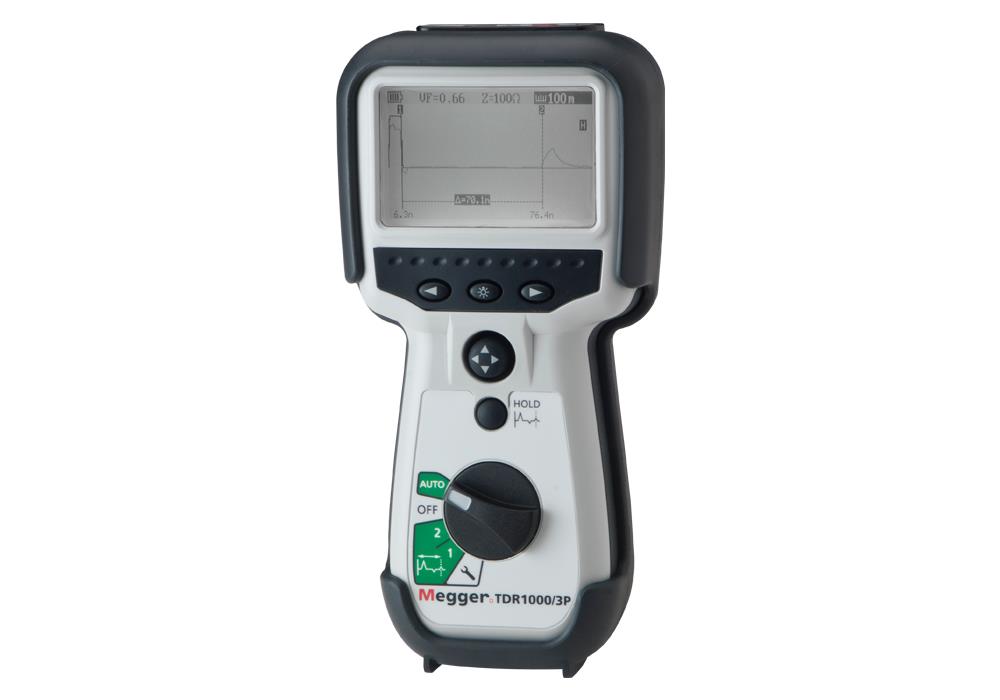

TDR1000/3 – ручной, компактный рефлектометр для поиска неисправностей на металлических кабелях. Имеет минимальное разрешение 0,1 м и максимальную дальность 5 км в зависимости от выбранного коэффициента укорочения и типа кабеля.

Доступно четыре выходных сопротивления (25, 50, 75 и 100 Ом) и коэффициент укорочения между 0,2 и 0,99 что соответствует любым запросам для проверки металлических кабелей. TDR1000 имеет простой вариант выбора, который вместе с 4- х позиционным переключателем управления, позволяет интуитивно управлять прибором.

Преимущества
Опция автоматического выбора позволяет подбирать параметры в зависимости от требуемого диапазона, помогая быстро поставить диагноз ТБИ следа. Двойные курсоры дарят оператору гибкость и полный контроль измерений, мгновенное указание расстояния между двумя точками.

Функция HOLD (удержание) позволяет сравнивать трассировки, два отклика не предусмотрено на большинстве современных ручных рефлектометров. Функция наложение добавляет возможность сравнения двух откликов в реальном времени. Высокое разрешения вместе с белой подсветкой и графическим дисплеем, помогают пользователю в определении ключевых событий на трассе.

• Подсветка графика монохромный ЖК-дисплей (256 х 128)
• Регулируемая контрастность дисплея
• Разрешение 0,1 м
• Для использования на Telecom ТНВ-3 цепи, или 150В
• Силовые цепи CAT IV
• Сетевой фильтр не требуется
• Класс защиты от пыли/влаги IP54
• Авто выбор выходного импеданса (25, 50, 75 и 100 Ом)
• 2 нс импульс для определения места повреждения в начале кабеля
• Авто выбор усиления и импульса для каждого диапазона
• Показывает расстояние в метрах или футах

Технические характеристики

Параметр	Значение
Maксимальная дальность	5000 м
Разрешение	1%
Погрешность	± 1% от диапазона ± пиксела в 0.67 В.Ф.
Частота обновления	3 раза/сек
Диапазон измерений	10, 25, 100, 250, 1000, 2500, 5000 м
Рабочая температура	от -15 °С до +50 °С
Температура хранения	от -20 °С до +70 °С
Степень защиты	IP54
Напряжение питания	1,5 В
Батареи	6 шт типа АА
Материал корпуса	ABS-пластик
Подсветка дисплея	есть
Разрешение	0.1 м
Выходной импульс	5 вольт пик-пик в открытой цепи
Срок службы батареи	до 14 часов
Габариты	230х115х48 мм
Вес	0,6 кг
