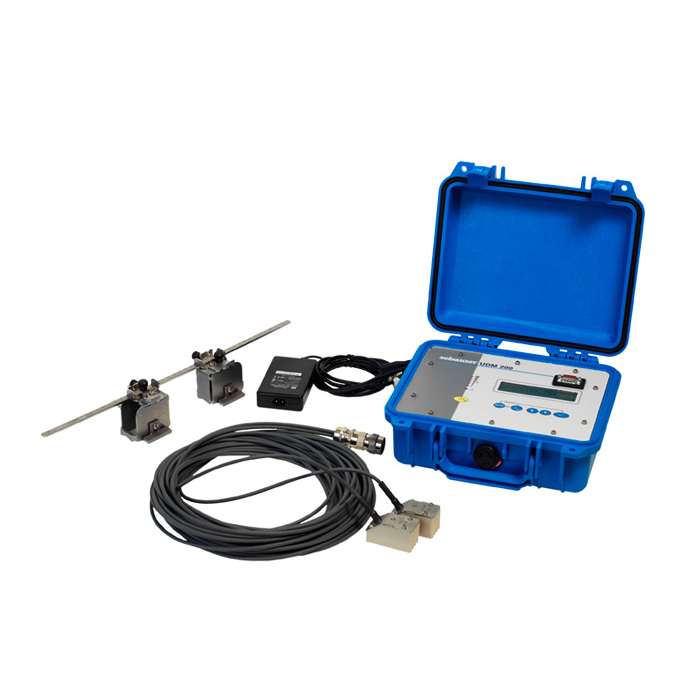

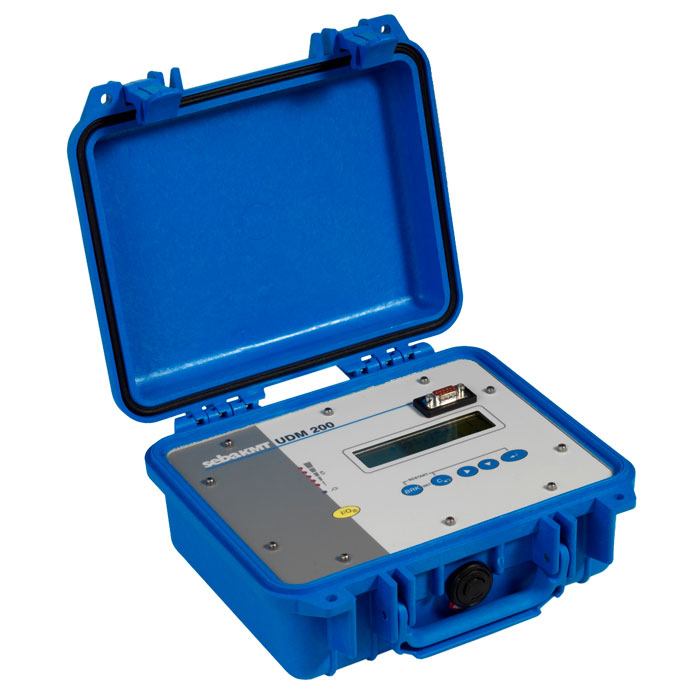

Переносной ультразвуковой расходомер для точных измерений протока в трубопроводах UDM 200 P/M
- Высокая репродуктивность результатов измерений
- Стабильная точность измерений при долгих измерительных циклах
- Применение на всех типах материала трубопровода
- Продолжительное время работы
- Идеально подходит для полевых условий
Описание

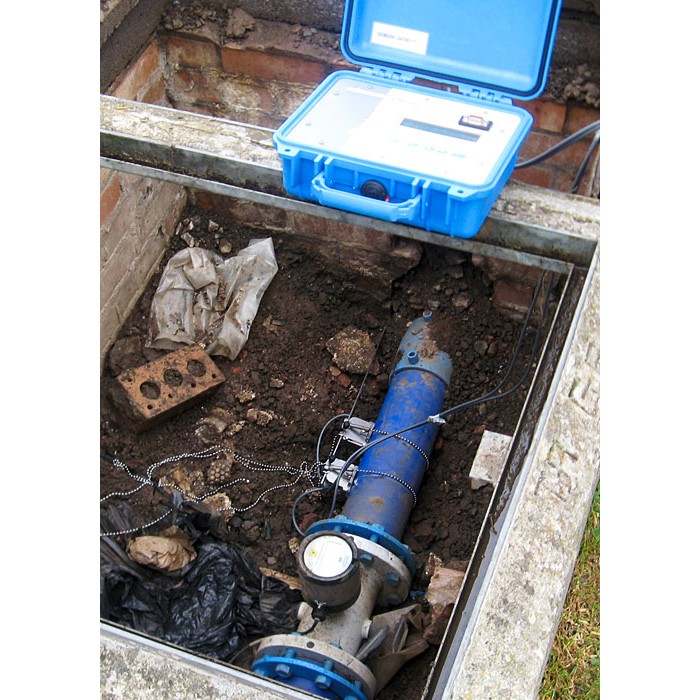

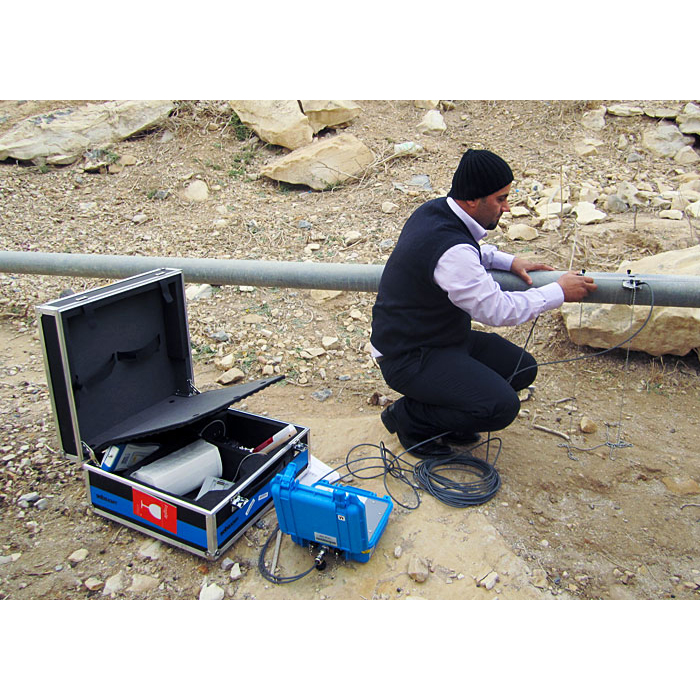

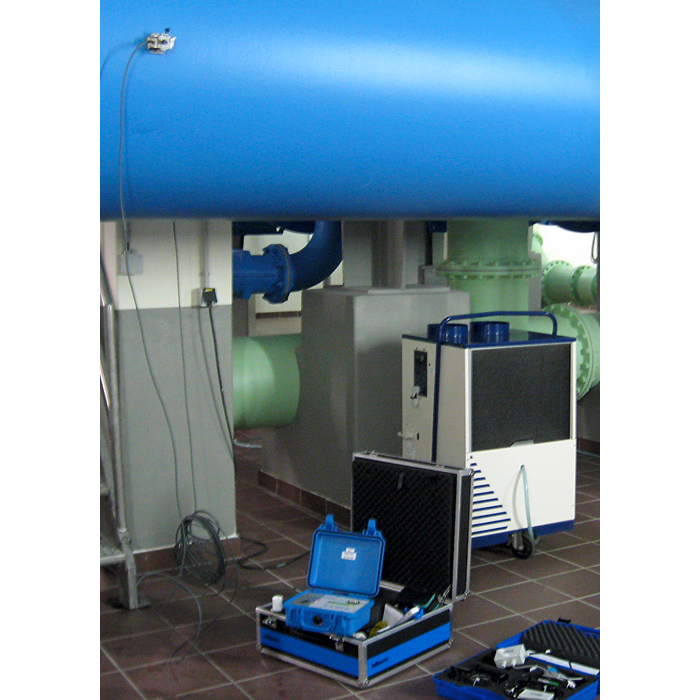

Переносное ультразвуковое устройтво измерения протока жидкостиUDM-200 представляет собой легкий, переносной ультразвуковой прибор для точного измерения протока жидкости в трубопроводе. Измерение осуществляется без прямого контакта с водяным столбом и производится на внешних стенках трубопровода без прерывания водоснабжения. Таким способом можно определить возможности насосов, проверены водяные счетчики и получены значения нулевого потребления воды на участках водопроводных сетей.
Продолжительный срок службы батарей, компактность и прочность превращают прибор UDM-200 в идеального спутника работников коммунальных служб, гидрологов и конструкторских бюро.
Скачать проспектТехнические характеристики
|
Передатчик |
|
|
Принцип |
Измерение разницы во времени |
|
Измеряемые жидкости |
Горячая/холодная вода, а также иные акустикопроводящие жидкости с содержанием газа и твердых тел <10 % объема |
|
Максимальный диаметр трубы |
UDM 200-P 25 ... 1000 мм UDM 200-M 50 ... 2000 мм |
|
Рекомендованный диаметр трубы |
UDM 200-P 25 ... 600 мм UDM 200-M 50 ... 1500 мм |
|
Скорость потока |
0,01 ... 25 м/с |
|
Повторение |
± 0,25 % от значения ± 0,02 м/с |
|
Разрешение |
0,025 см/с |
|
Диапазон измеряемого |
0,3 ... 1.000.000 л/мин. |
|
Погрешность |
± 1% ... 3% от значения ± 0,1 м/с |
|
Среднее значение времени |
0 сек. ... 100 сек., регулируемое |
|
ЖКИ-дисплей |
2 x 16 точек (с подсветкой) |
|
Интерфейс |
RS 232 |
|
Выходный данные процесса |
0/4 ... 20 мА, Impuls/Reed 48 В, 100 мА |
|
Емкость памяти логгера |
>100.000 значений |
|
Время работы |
>24 ч |
|
Питание |
100 ... 240 В AC, 12 В (опция) |
|
Расход мощности |
<15 Вт |
|
Вес |
2,9 кг |
|
Габариты |
230 x 110 x 190 мм |
|
Класс защиты |
IP 67 |
|
Рабочая температура |
-10 °C ... +60 °C |
|
Измерительный |
(100 ... 1000) Гц |
|
Время |
1 сек. |
|
Измерительные функции |
|
|
Величины измерений
Счетчик количества
Язык |
Объем потока, масса потока, скорость потока Объем, масса
возможны различные языки |
|
Электрические выходы |
|
|
Ток Точность Активный выход Бинарный Открытый коллектор Функции статусного выхода
Свойства импульсного выхода |
0/4 ... 20 mA 0,1 % v. MW 15 ± µА Rext < 500 Ω
24В/4мА Пограничные значения, смена знака либо ошибка Валентность: (0,01 ... 1000) единиц Ширина: (80 ... 1000) мс |
|
Сенсоры |
|
|
Специфицированный номинальный внутр. диаметр Габариты (Д x Ш x В) Рабочая температура Класс защиты |
25 ... 1000 мм
58 x 28 x 31 мм -20 °C ... +100 °C IP 67 |
