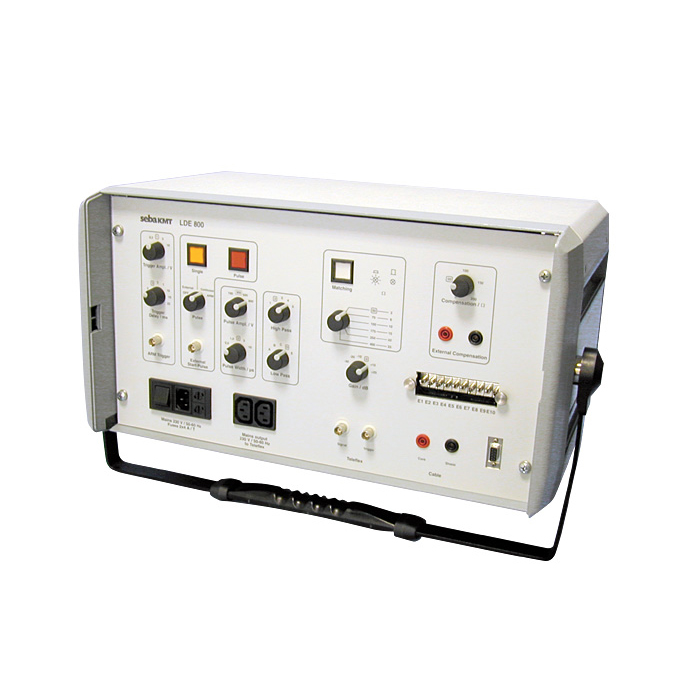

Приставка для рефлектометра при измерениях на кабелях с экстремальными параметрами LDE 800

  • Увеличение дальности действия для рефлектометра
  • Высокое импульсное напряжение позволяет измерить отражение без ограничений из-за расстояния, сопротивления или затухания
  • В зависимости от расстояния корректировка амплитуды для компенсации затухания в кабеле
  • Регулируемые фильтры для устранения помех
  • Наилучшая внешняя компенсация

Описание

Прибор LDE 800 служит приставкой для рефлектометра при измерениях на кабелях с экстремальными параметрами, как то: большая длина, сильное затухание, высокие значения сопротивления и очень низкие или очень высокие значения импеданса, таких как:

  • Длинные подводные кабели
  • Линии воздушных электропередач
  • Нагревающие кабели и контроль теплоснабжения
  • Кабели с высоким затуханием
  • Кабели с большим сечением
  • Вместо подачи импульса с рефлектометра (TDR), прибор LDE 800 вырабатывает и подает в кабель собственные мощные измерительные импульсы до 2000 В, которые потом измеряются рефлектометром в режиме записи переходных процессов. При практических применениях были измерены расстояния более 400 км.
Скачать проспект

Технические характеристики

Амплитуда импульса при

50 Ом

100 ... 800 В ступенчато

Ширина импульса

0,5 ... 10 мкс ступенчато

Фильтры:

верхних частот

нижних частот



fLL = 6 ... 587 кГц ступенчато

fUL = 16 ... 15.500 кГц ступенчато

Согласование:

верхних частот

нижних частот

240 В/4 Ом, 800 В/50 Ом, 2.200 В/400 Ом

33 / 22 / 15 / 10 / 6 / 3 Ом

50 / 75 /100 / 175 / 250 / 400 Ом

Питание

230 В/50 Гц. Другое-по запросу

Габариты (Ш x В x Г)

483 x 295 x 200 мм (19", 6 ед.высоты )

Вес

13 кг

Приставка для рефлектометра при измерениях на кабелях с экстремальными параметрами LDE 800
