ЭТЛ для диагностики трансформаторов и РУ "Астра Megger"

Описание

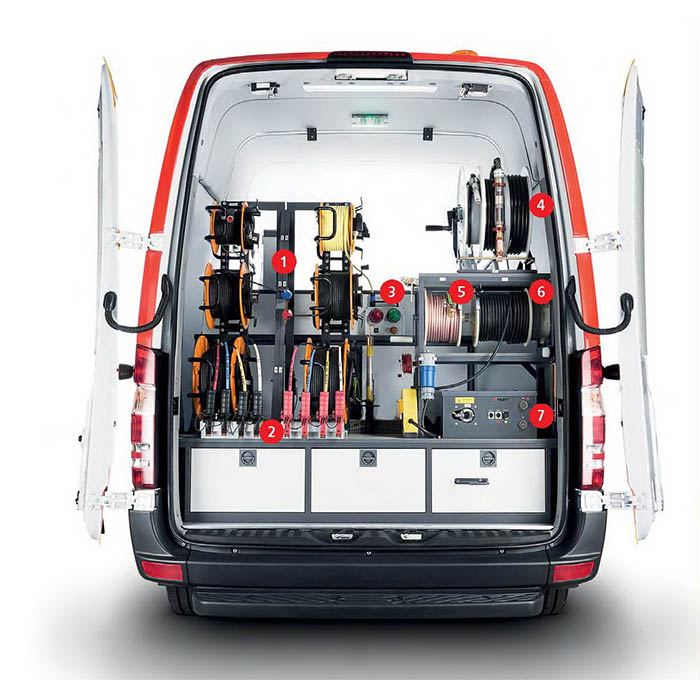

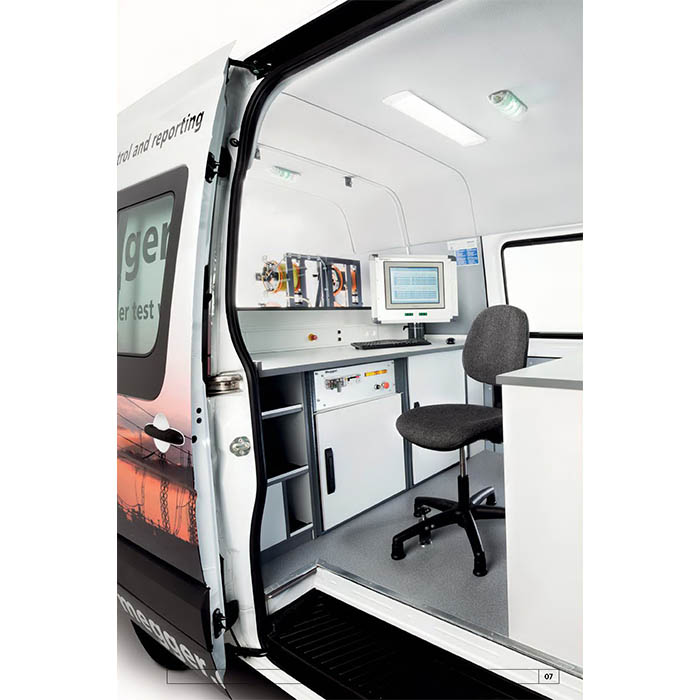

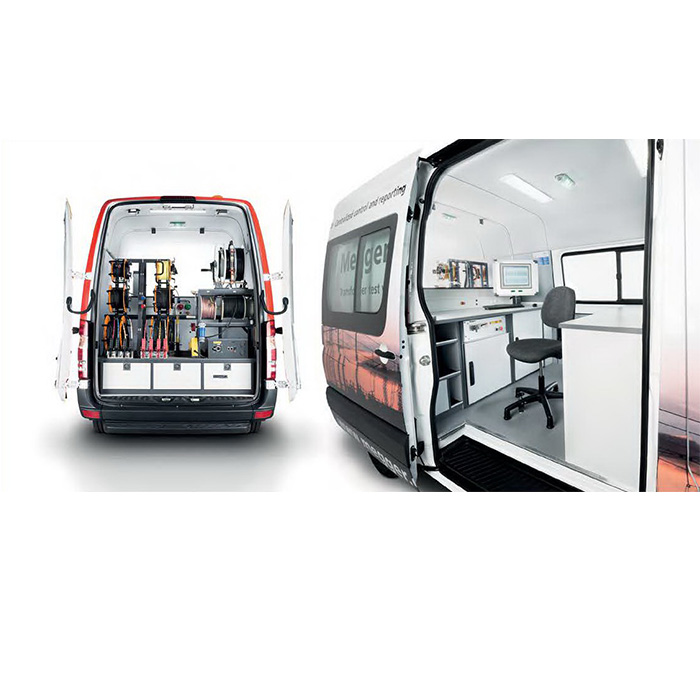

Трансформаторная лаборатория Megger - это автомобиль, оснащенный различными приборами для проведения испытаний и определения состояния трансформаторов. Огромное преимущество такого решения в сравнении с применением отдельных либо мультифункциональных приборов состоит в том, что лаборатория всегда находится в готовности к проведению испытания, быстро выдает результаты измерений и можно быстро собрать измерительные кабели в конце испытаний. Все кабели находятся на барабанах и уже соединены с приборами. Автоматическое переключение между схемами измерений делает излишним многочисленные подъемы на трансформатор. Это увеличивает продуктивность, безопасность и комфорт для пользователя в климатизированной рабочей обстановке.
Испытания при пуско-наладочных работах и профилактические испытания при техобслуживании имеют решающее значение и часто предписаны для обеспечения надежной и бесперебойной работы трансформаторов и трансформаторных подстанций.

Специальная электроизмерительная лаборатория объединяет в себе весь комплекс измерений, состоящий как из рутинных испытаний, так и комплексных методов диагностики в соответствии с международными стандартами.
Опасные ухудшения состояния электроизоляции могут быть установлены с помощью испытаний изоляции (измерение сопротивления изоляции, измерение тангенса угла диэлектрических потерь и диэлектрические спектральные измерения). Механические повреждения, вызванные транспортировкой, коротким замыканием или другими причинами, определяются чаще всего при помощи анализа частотных характеристик, измерения сопротивления обмоток и измерения статических / динамических сопротивлений РПН. После ремонтных работ рекомендуется проводить контроль коэффициента трансформации, групп соединений, потерь холостого хода и короткого замыкания, чтобы гарантировать высокое качество ремонтных работ и техобслуживания. Периодически из трансформаторов берутся пробы масла для испытаний на пробой, определения физико-химических свойств и количества растворенных газов. Чтобы произвести все эти измерения на подстанции, обычно требуются отдельные приборы под каждую задачу со своими собственными измерительными кабелями и другими принадлежностями. Часто это представляет собой трудоемкий и сложный процесс, так как должны быть соблюдены многочисленные схемы испытаний и необходимы подъемы на трансформатор. Последние могут привести к несчастным случаям во время испытаний.
В этой специальной комплексной лаборатории могут быть размещены приборы для всех вышеназванных тестов, а также, по возможности, они могут быть включены в автоматизированный процесс испытаний. Сердцем системы является модуль коммутации, который может переключать измерительные кабели между различными измерительными приборами и схемами испытаний.

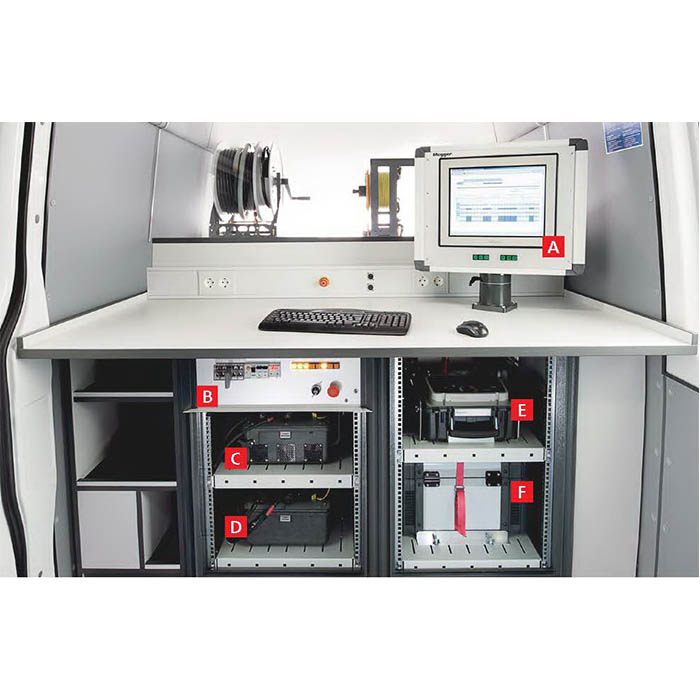

Базовая конфигурация

Центральный компьютер с сенсорным дисплеем B Модуль питания и управления C Измерение сопротивления обмоток/испытание РПН D Измерение коэффициента трансформации и контроль групп соединений E Измерение сопротивления изоляции
F Измерение емкости и диэлектрических потерь (и тока возбуждения) для трансформаторов и вводов

Опциональные возможности оснащения

• Импеданс короткого замыкания Zk
• Потери при холостом ходе и коротком замыкании
• Анализ частотных характеристик (SFRA)
• Оценка влажности целлюлозы методом DFR
• Испытания на электрическую прочность при повышенном напряжении до 100 кВ АС 50 Гц и выпрямленным 70 кВ Испытания масла на пробой и другие ...

Управление

Пользователь работает с двумя комплектами измерительных проводов (для испытаний на высоком и низком напряжении). Если к объекту испытания подсоединен один из комплектов измерительных проводов, с помощью вспомогательного программного обеспечения может быть включен один из приборов. Дальше управление этим прибором осуществляется с помощью специальной программы - базы данных PowerDB. По окончании каждого измерения результаты автоматически заносятся в протокол испытаний. PowerDB позволяет осуществлять запросы в банк данных в режиме удаленного доступа, составление протокола и сравнение актуальных измеренных данных с данными прошлых испытаний, а также определение тренда изменений параметров трансформатора за определенный промежуток времени.
Многочисленные полевые испытания подтверждают, что точность измерений соответствует техническим спецификациям отдельных приборов. Автоматический выбор прибора и коммутация всех необходимых схем испытаний ведет к значительной экономии времени и к предотвращению несчастных случаев.

Принцип безопасности

Существенной составляющей лаборатории является система безопасности, которая контролирует все важные, с точки зрения безопасности, параметры.

Постоянно контролируются следующие параметры:

• Шаговое напряжение: Земля по отношению к шасси автомобиля
• Быстрое нарастание напряжения
• Контакты на задних дверях
• Ключ блокировки
• Внутренняя/внешняя кнопка аварийного отключения

Скачать проспект

Технические характеристики

Параметр                                                                               Значение
Энергоснабжение	100–240 В, 50/60 Гц или 3-фазное (опция)
Встроенный генератор (опция)	Travel Power, 5 кВА и выше
Измерительные кабели	30 м (опционально с моторным приводом)
Испытание изоляции  (IR, DAR, PI, DD, SV)
Тестовое напряжение, постоянный ток	до  5, 10 или 15 кВ
Диапазон измерений	100 кОм до 15 TOм
Емостный ток	2 мА, 6 мА (короткое замыкание)
Помехоустойчивость	8 мА
Емкость и фактор диэлектрических потерь (tan δ)
Тестовое напряжение, переменный ток	0–12 кВ
Испытательный ток (при 12 кВ)	300 мА (4 минуты), 100 мА (постоянно)
Частотный диапазон	45–70 Гц (12 кВ), 15–400 Гц (4 кВ), 1–500 Гц (250 В)
Диапазон измерений диэлектрических потерь (Tan δ) и емкости	0–100 (0–10.000 %), (макс. разрешение 0,001 %) 0–100 мкФ (макс. разрешение 0,01 пФ)
Индивидуальная температурная коррекция результатов Tan-Delta	от 5 °C до 50 °C температуры тестируемой изоляции на 20 °C эталонной температуры
Помехоустойчивость	электростатическая  15 мА, электромагнитная 500 мкTл при 50 Гц
Сопротивление обмоток и контактов РПН
Размагничивание сердечника	автоматическое
Испытательный ток	до 10 A (опционально до 50 A)
Диапазон измерений	1 мкOм до 2 кOм
Точность	+/- 0,25 %
Коэффициент трансформации и  векторная группа соединений  трансформатора
Напряжение возбуждения	до 80 В
Диапазон измерения коэффициента трансформации	0,8–45000
Отклонение фаз	+/-90°
Точность	+/-0,1 %… +/- 0,3%
Измерение потерь трансформатора при холостом ходе и коротком замыкании (опция)
3-фазный силовой мультиметр	0–650 В, 0–100 A, 10–1000 Гц, 0–100 кВт
3-фазный автотрансформатор с регулировкой тока	до 16 А
Испытание повышенным напряжением промышленной частоты (опция)
Напряжение 50 Гц (АС)	0–100 кВ
Выпрямленное напряжение (DC)	0–70 кВ
Емкость нагрузки	0,01–1,9 нФ
Ток утечки	до 100 мА
Макс. потребляемая мощность	20 кВА
Анализ частотных характеристик (SFRA, опция)
Оценка влажности в целлюлозе (опция)
Испытание трансформ. масла на пробой    (опция)	до 100 кВ
Управление, сбор данных и подготовка отчетов	PowerDB, LabTransControl
Основная операционная система	Windows 7
Интерфейс	RS 232, USB, Ethernet
Источник бесперебойного питания для компьютера	7 мин
