ЭТЛ для испытания и поиска мест повреждений кабельных линий "Compact City"

  • ЭТЛ для испытания и поиска мест повреждений кабельных линий "Compact City"

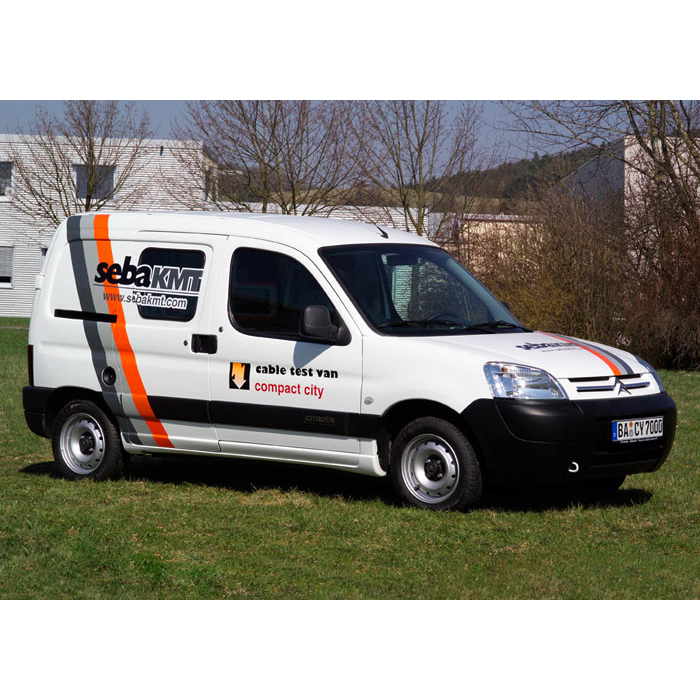

Compact City представляет собой комплексную систему для испытаний и поиска кабельных повреждений, подходящую для встраивания в очень небольшие автомобили.

Описание

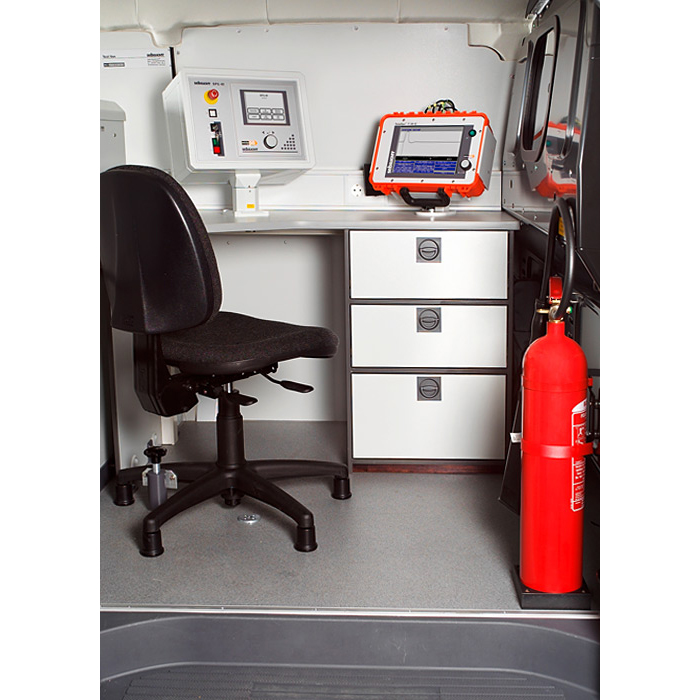

Передвижная электротехническая лаборатория состоит  из SPG 40, мобильной, многофункциональной системы для испытаний, а также для предварительной и точной локализации кабельных повреждений в сетях среднего и низкого напряжения. Управление системой осуществляется либо через подключенный рефлектометр T 30-E либо через панель управления, интегрированную или в формате 19“.

Всеми функциями системы можно управлять на панели управления посредством ручки-кнопки, и даже не совсем опытные пользователи могут работать с системой благодаря простому и наглядному меню.

Достоинства:

  • Высокий уровень ударной энергии до 2000 Дж
  • Портативное исполнение и вариант для монтажа в автомобиль
  • Интегрированы все важные методы предварительной локализации повреждений
  • Простейшее управление при максимальной безопасности работ

SPG 40 - это мобильная, многофункциональная установка для испытания, преобразования, предварительной и точной локализации повреждений кабелей в сетях низкого и среднего напряжения.
Электронное генерирование высокого напряжения, компактные переключатели высокого напряжения и переключаемые конденсаторы – все это в небольшой конструкции, имеющей небольшой вес и высокую мощность.

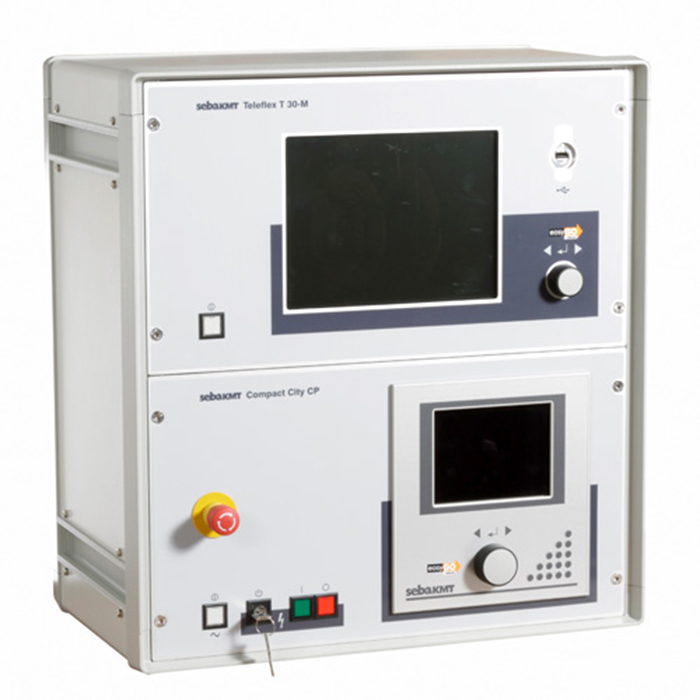

Панель управления интегрирована в приборе, однако она может быть выполнена и в виде отдельного блока управления для гибкой инсталляции и удобства обслуживания. Все важные установки осуществляются через вращающийся (сельсин) датчик. Все функции и процессы отчетливо отображаются на дисплее.

Программное обеспечение обеспечивает простое и наглядное управление, что оказывает поддержку неопытным пользователям. При этом гарантируется максимальная безопасность.

Особенности работы

  • Интегрированный ARM-фильтр для измерения отражения от электрической дуги (arc Reflection Method) при помощи рефлектометра TDR (Time Domain Reflectometer, например, Teleflex T 30-E)
  • Удобное управление одной кнопкой при помощи ¼ VGA дисплея (easyGO фирмы SebasKMT)
  • Удобное для пользователя программное обеспечение
  • Высокая мощность импульса для акустической точной локализации
  • Уровни импульсного напряжения для кабелей среднего напряжения 0…12,5/25 кВ
  • Опция: уровни импульсного напряжения для низковольтных кабелей 0…4 кВ или 0…8 кВ
  • Компактная и пригодная для полевых условий система благодаря электронному блоку переключения сети и новому высоковольтному переключателю

Измерения

  • Испытание изоляции до 5000 В
  • DC-испытание до 40 кВ с измерением тока утечки, автом. отключением при пробое
  • Распознавание пробоя, авт.отключение при пробое и индикация напряжения пробоя
  • Преобразование повреждения/прожиг
  • Точная локализация акустическим методом
  • Поиск повреждений оболочки методом шагового напряжения
  • Предварительный метод локализации ARM, связь по току и напряжению

Специальные принадлежности

  • Внешний аварийный выключатель с сигнальными лампами
  • Приемник звуковых волн Digiphone
  • Прибор для поиска замыканий на землю ESG 80-2
  • Трассопоисковая установка Ferrolux

Скачать проспект

Технические характеристики


ЭТЛ для испытания и поиска мест повреждений кабельных линий "Compact City"
