ЭТЛ для диагностики силовых трансформаторов и распр-х устройств "Aurora-T"

Описание

Назначение лаборатории

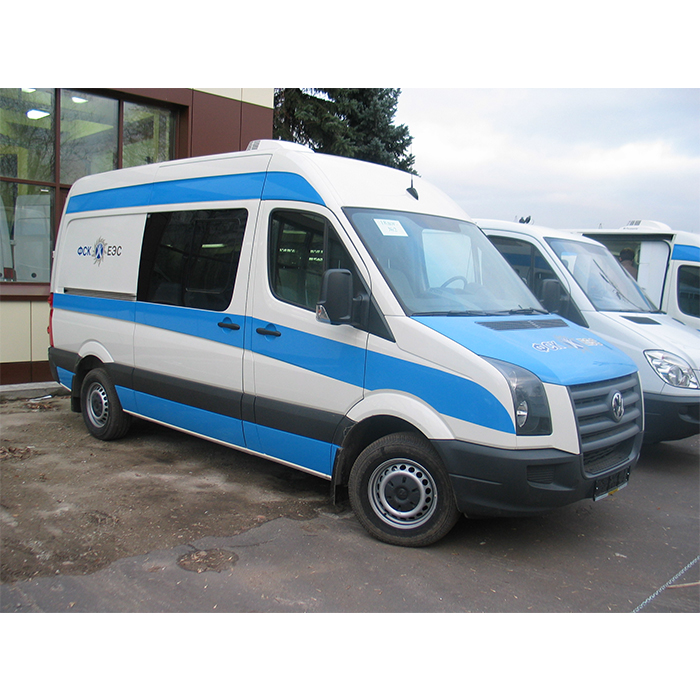

Передвижная лаборатория диагностики высоковольтных трансформаторов предназначена для проведения комплекса испытаний изоляции трансформаторов согласно регламентирующего перечня РД 34.45-51.300 «Объем и нормы испытаний электрооборудования» при вводе их в работу и в процессе эксплуатации:

• измерение параметров изоляции оборудования;
• измерение сопротивления контактов оборудования и сопротивления обмоток трансформаторов;
• измерение потерь холостого хода силовых трансформаторов;
• измерение сопротивлений короткого замыкания силовых трансформаторов;
• проверка коэффициента трансформации трансформаторов;
• проверка группы соединения обмоток трансформаторов;
• испытание изоляции оборудования повышенным напряжением промышленной частоты;
• испытание изоляции оборудования повышенным выпрямленным напряжением.

Управление всей системой измерений электрических параметров осуществляется из отсека оператора с помощью промышленного компьютера с сенсорным экраном и специального программного обеспечения, разработанного на предприятиях группы СЕБА на базе современных SCADA-технологий (Supersisory Control And Data Acquisition - диспетчерское управление и сбор данных).

Применение CEBA-SCADA-технологий объединило методики измерения и измерительные приборы в единый информационно-измерительный комплекс, что позволило достичь высокого уровня автоматизации в решении задач управления, измерения параметров, сбора, обработки, передачи, хранения и отображения информации.

Разработанная CEBA-SCADA-система обеспечила:

• полное управление всем измерительным комплексом;
• дружественный интуитивно-понятный интерфейс управления;
• наглядность представляемой на экране информации;
• возможность интерактивного диалога с измерительной системой;
• удобство пользования встроенной библиотекой нормативно-технической документации, «подсказками» и справочной системой;
• высокую эффективность взаимодействия оператора с системой;
• исключение критических ошибок оператора при управлении лабораторией;
• автоматическое запоминание, хранение и анализ результатов измерений, а также инженерную обработку данных и распечатку протоколов;
• возможность проведения анализа неисправностей путем сравнения результатов измерений параметров, полученных в течение всего времени эксплуатации трансформатора или другого электротехнического оборудования и хранимых в базе данных управляющего компьютера.

Применение современной приборной базы, включающей в себя ряд «know-how» решений, совместно со специально разработанными интерфейсами явилось определяющим фактором для автоматизации измерений и снижения массы и габаритных размеров узлов лаборатории для выполнения следующих работ:

• проведения испытаний оборудования повышенным напряжением промышленной частоты 100 кВ при токе 60 тА (6 кВА) и, при необходимости, 200 тА (20 кВА);
• измерения параметров больших, до V111-го габарита, трансформаторов, имеющих индуктивности обмоток до 1500 Гн, при токах измерений до 50А DC и ЗОА АС;
• быстрого автоматического размагничивания испытываемого трансформатора;
• автоматического выбора режима энергообеспечения лаборатории, как от однофазной сети 220 В, так и от трёхфазных сетей 3x380 В и 3x220 В.

Проведение измерений параметров осуществляется при однократном подсоединении измерительных кабелей к объекту измерения. При этом выбор необходимых схем измерений и их «сборка» осуществляется автоматически по команде оператора из отсека управления лаборатории без необходимости переключений на крышке трансформатора. Указанная функция позволила:

• сократить общее время измерений;
• уменьшить трудоёмкость процесса;
• повысить безопасность работы;
• исключить возможные ошибки при монтаже схем.

Комплектация лаборатории

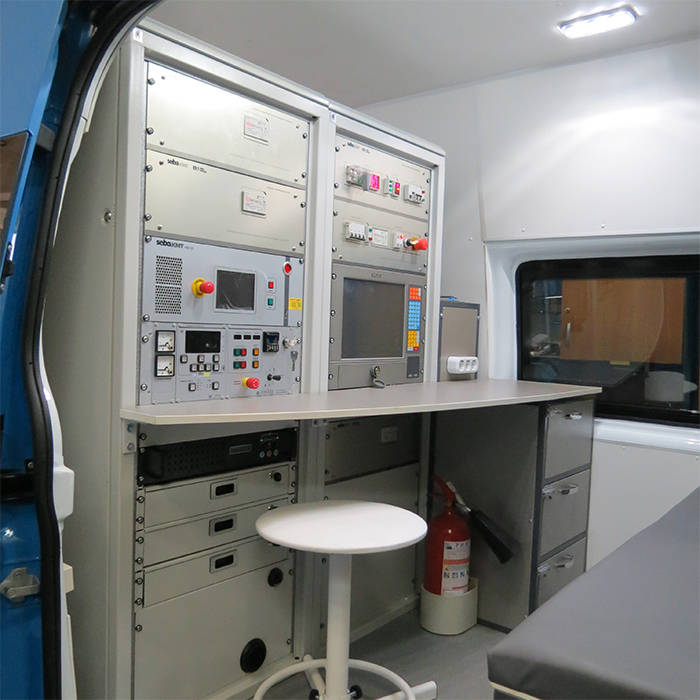

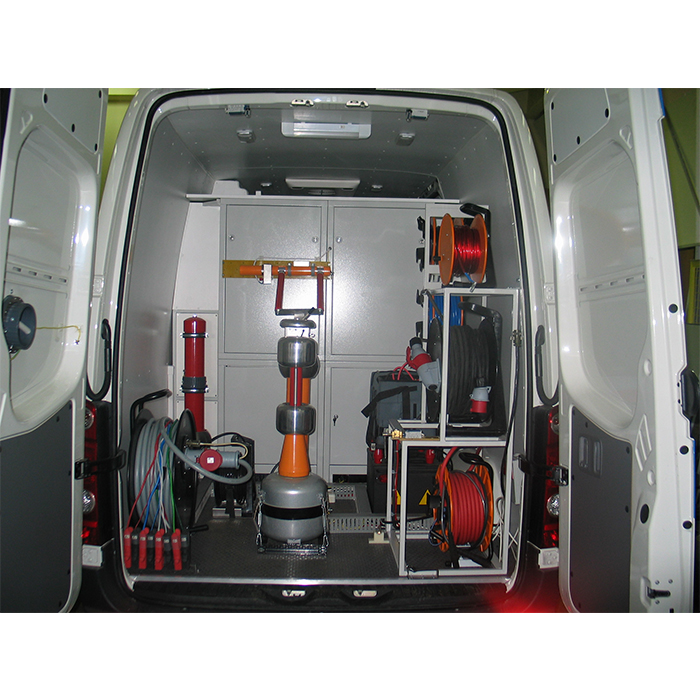

Конструктивно лаборатория состоит из двух 19-дюймовых приборных стоек и системы подключения к объекту диагностики (модуль кабельных барабанов), в которых расположено измерительное и диагностическое оборудование.

• Модуль управления системой измерений (МУСИ)
• Модуль измерения тангенса дельта (МИТД)
• Модуль системы питания (МСП)
• Модуль измерения сопротивления обмоток (МИСО)
• Модуль измерения потерь (МИП)
• Модуль измерения повышенным напряжением (МИПН)
• Модуль измерения сопротивления изоляции (МИСИ)

Уникальным элементом является специализированная рабочая станция iROBO Workstation iROE30-5000-8333 и специальное программное обеспечение, образуя универсальный модуль управления всей системой измерений лаборатории.

Программное обеспечение

Программно-аппаратноый комплекс лаборатории с единым управлением всей системой измерений позволяет решать ранее невозможные в комплексе задачи при проведении испытаний и диагностики силовых трансформаторов.

Лаборатория позволяет оперативно получать высокодостоверные результаты комплексного обследования силовых трансформаторов, что особенно важно для обеспечения их безаварийной работы, а также своевременной замены или ремонта.

Программное обеспечение (ПО), обслуживающее универсальный модуль управления, регистрирует результаты измерений. Через интерфейс обмена данными в автоматическом режиме, по окончании каждого замера результаты измерений переносятся в таблицы и представляются в наглядной форме. ПО позволяет рассчитать отклонения между измеренными величинами, сравнить результаты измерений с паспортными данными и данными ранее проведенных испытаний.

Безопасность

5 ступеней защиты от поражения электрическим током:

• F-U (контроль напряжения на корпусе)
• F-Q (контроль сопротивления заземления)
• концевые выключатели задних дверей
• световая, звуковая сигнализация и рубильник видимого разрыва
• аварийный выключатель

Скачать проспект

Технические характеристики

Наименование параметра	Значение
Высоковольтные испытания повышенным напряжением
Испытательное напряжение промышленной частоты, кВ	0...100
Испытательное выпрямленное напряжение, кВ	0...130
Установившийся токкз., А, не менее	1,2
Минимальная емкость нагрузки, нФ	0,01
Макс. емкость нагрузки при U ном., нФ	1,9
Испытательная мощность, кВА:  длительный режим повторно-кратковременный режим	16 20
Макс. потребляемая мощность, кВА	20
Измерение сопротивления изоляции и коэффициента абсорбции
Измерительное напряжение, В	100,1000, 2500
Диапазон измерений	100 к0м...20 тОм
Точность измерения сопротивления изоляции:	+/- 2 % от диапазона измерения +/- 3 цифры
Таймер	0-90 мин
Измерение тангенса угла потерь изоляции обмоток и выводов
Испытательное напряжение, кВ	0-12
Испытательный ток (12кВ), мА	Макс.87(непрерывно)/макс.167 (кратковременно)
Диапазон измерения тангенса угла диэлектрических потерь tan 6 емкость, pF	0-100% (макс. разрешение 0,01%) 1 pF-1,1/uF (макс.разрешение в нижнем диапазоне 0,01 pF)
Измерение омического сопротивления обмоток Испытательное напряжение DC, В	50
Испытательный ток, А	50
Диапазон измерения сопротивления, Ом	100 мкОм -10 Ом
Погрешность, %	+/- 0,02
Измерение потерь трансформатора (параметры холостого хода и короткого замыкания)
Диапазон измеряемого напряжения, U,AC, В Диапазон измеряемого тока, А	0,01 - 640 0,05 - 50
Диапазон измеряемой мощности	0,5 мВт-32 кВт
Частота, Гц	40 - 400
Сбор данных и обработка результатов измерений Базовая операционная система	WIN98 и выше
Базовая СУБД	Excel 97
Интерфейс	RS 232
