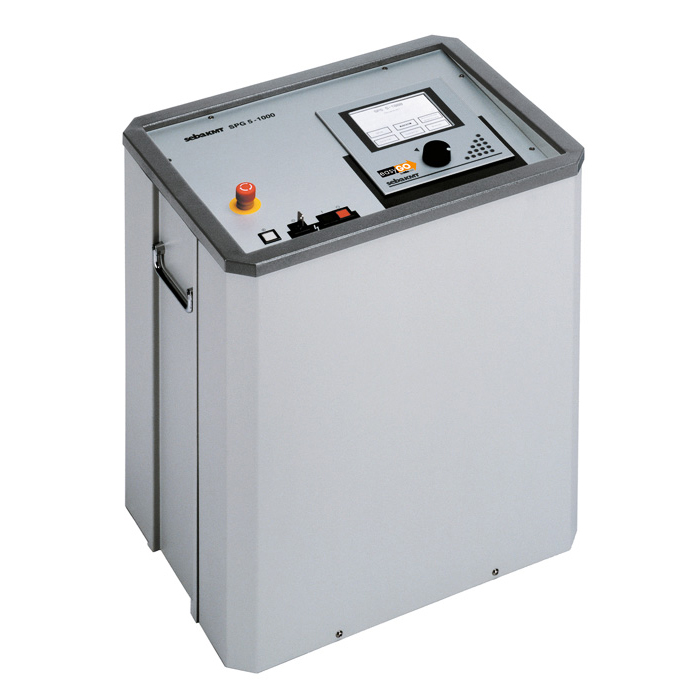

Портативная система для испытаний, предварительной и точной локализации кабельных повреждений в низковольтных сетях SURGEFLEX 5-1000

Описание

С помощью запатентованного метода ICEPlus процесс предварительной локализации становится простым, прямым и быстрым, в особенности в разветвленных кабельных сетях. Оценка рефлектограмм не является необходимой. Расстояние до повреждения указывается автоматически. Ответвления не оказывают никакого влияния на измерение.

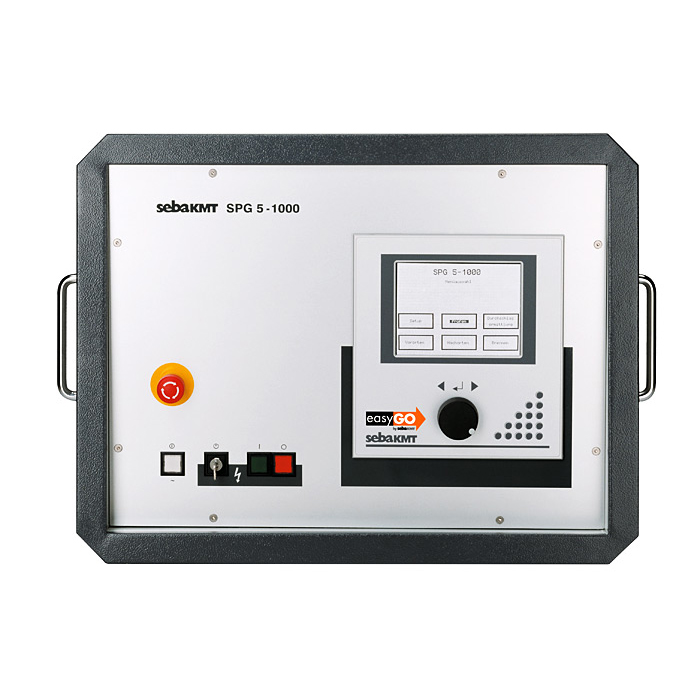

Электротехническая лаборатория ЭТЛ 10 управляется с помощью интегрированной ручки-кнопки и графического ЖК-дисплея для визуализации режимов работы и устанавливаемых параметров. Программное обеспечение поддерживает даже неопытного пользователя благодаря наглядного, интуитивного меню, позволяя ему осуществить успешную локализацию повреждения с соблюдением высочайших стандартов безопасности в работе.

Достоинства:

Метод ICEplus для достоверной предварительной локализации без влияния ответвлений
Высокая ударная энергия для акустической локализации
Компактная и легкая конструкция
Испытания до 5 кВ
Автоматическое определение напряжения пробоя
Преобразование повреждения / прожиг
Точная локализация с помощью интегрированного импульсного генератора 0 … 2 / 4 кВ 1000 Дж
Тактовое выпрямленное напряжение для локализации повреждений оболочки


Скачать проспект

Скачать проспект

Технические характеристики

Индикация	1/4 VGA дисплея для пользо­вателя, информация о состоя­нии системы, набор данных и результаты измерения; «управление одной кнопкой»
Испытание	0...5000В пост, тока; таймер 0....1мА; 0....10мА
Индикация тока утечки	0...1мА; 0...10мА
Автоматическое вычисление искового пробоя	0...5000 В пост, тока
Предварительное определение (опция ICEplus)	0…4000В импульсное напр.
Прожиг	500В; 1,0 А 2000В;0,25А 5000В; 0,1 А
Импульсы	0…2000В; 1000 Дж 0…4000В; 1000 Дж
Последоват. имп.	Одиночные импульсы; 5-20 сек.
Определение места повреждения обол.	0...500В/2000 В /5000 В
Длительность такта	1:3; 1:6 (сек.)
Рабочая температура	-10....+50аС
Питание	230В; 50/60 Гц (110 В опции)
Потребление мощн.	600 ВА макс.
Параметры	520 х 430 х 560мм (д – ш – в)
Вес	Около 45 кг
