  • Многофункциональная система для испытаний, предварительной и точной локализации SURGEFLEX 40

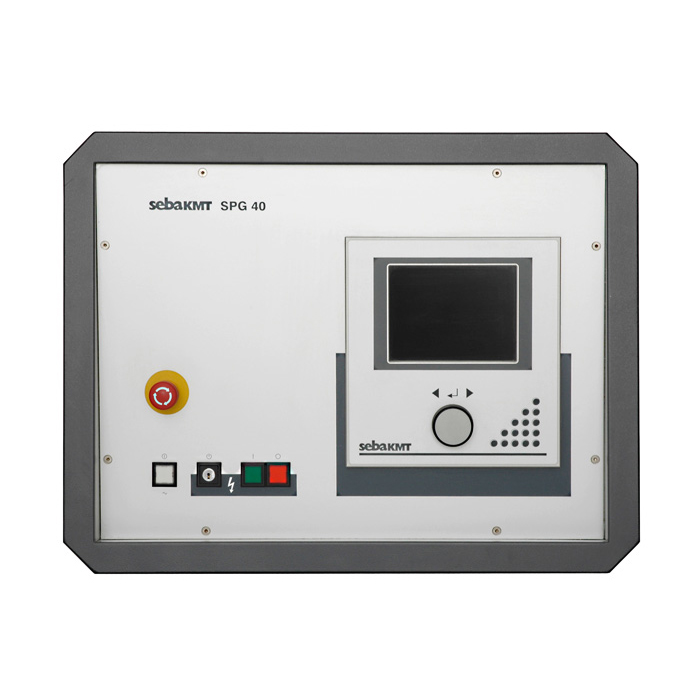

SPG 40 является мобильной, многофункциональной системой для испытаний, предварительной и точной локализации, а также прожига кабельных повреждений в сетях низкого и среднего напряжения

Описание

Управление системой осуществляется посредством подключенного рефлектометра T 30-E или через интегрированную панель управления. Все функции системы управляются посредством ручки-кнопки  самым простым образом.

Меню пользователя позволяет даже неопытному пользователю простое и наглядное управление для успешной локализации повреждений. При этом соблюдаются высочайшие требования в безопасности работы с установкой.

Достоинства:

Испытание выпрямленным напряжением до 40 кВ
Интегрированные методы ARM, ICE и Decay
Управление посредством VGA дисплея и одной ручки-кнопки
Высокая импульсная энергия для акустической точной локализации 1000 или 2000 Дж
Уровни импульсной энергии для кабелей среднего напряжения 0 ... 12,5/25 кВ или 0 ... 16/32 кВ
Уровни импульсной энергии для кабелей низкого напряжения 0 ... 3/6 кВ или 0 ... 4/8 кВ
Интегрированная система безопасности


Скачать проспект

Технические характеристики

Дисплей

VGA

Измерение изоляции Диапазон

напряжение 1000 В и 5000 В

1 кОм, 1 МОм, 100 МОм

Испытание DC

0.... 40 кВ DC

Ток утечки

0....1/10/100 мА с автом.установкой диапазонов измерения

Распознавание пробоя

0.... 40 кВ

Прожиг

0... 8 кВ, 0,7 А; 0...20 кВ, 0,1 А

Верхние диапазоны напряжения

0....12,5/25 кВ или 0... 16/32 кВ

Нижние диапазоны

напряжения

(опционально)

0 ... 4 кВ; 0 ... 8 кВ

0 ... 3 кВ; 0 ...6 кВ

Мощность импульса

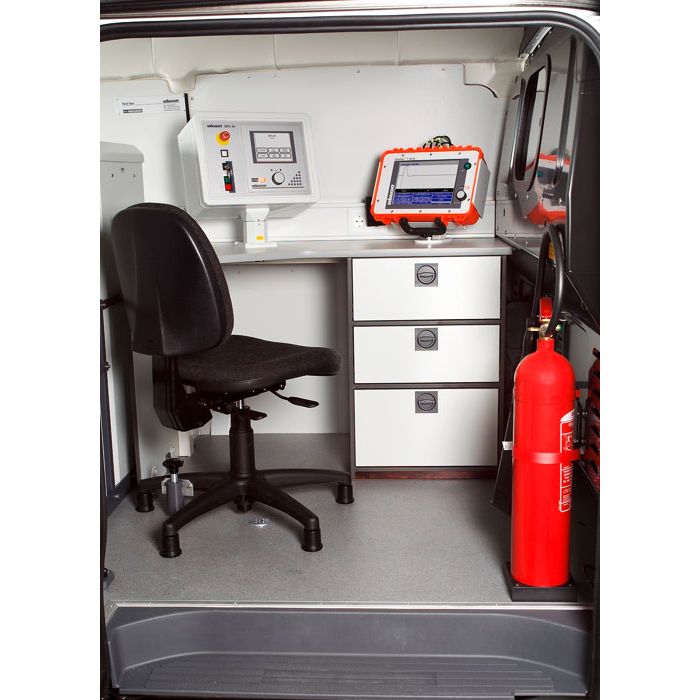

1000 Дж в каждом диапазоне (опционально 2000 Дж у модели для встраивания в автомобиль)

Последовательность

импульсов

3... 10 сек и одиночный импульс

Поиск повреждений оболочки

0 ...5 кВ и 0 ...10 кВ

Время такта

DC; 1:3; 1:4; 1:6 (сек)

Высоковольтные методы предварительной локализации (с опциональным Teleflex)

ARM, токо-импульсный метод ICE, развязка по напряжению Decay

Рабочая температура

-10°С .... +50°С

Энергоснабжение

230 В; 50/60 Гц (опционально 110 кВ)

Потребляемая мощность

1,7 кВА макс.

Размеры (ДхШхВ)

520 х 430 х 1050 мм

Вес

ок.116 кг (вкл.опцион.диапазоны напряжения)
