Коррелятор для локализации утечек в трубопроводах с питьевой водой Correlux C-3
- Удобный пользовательский интерфейс с сенсорным экраном
- Онлайн и оффлайн корреляция
- Продолжительное время работы и индуктивная зарядка датчиков
- Точная локализация посредством мультидатчиков или наземного микрофона
- Прекрасно подходит для пластиковых и магистральных трубопроводов
- Мультикорреляция без введения параметров трубопровода
Описание

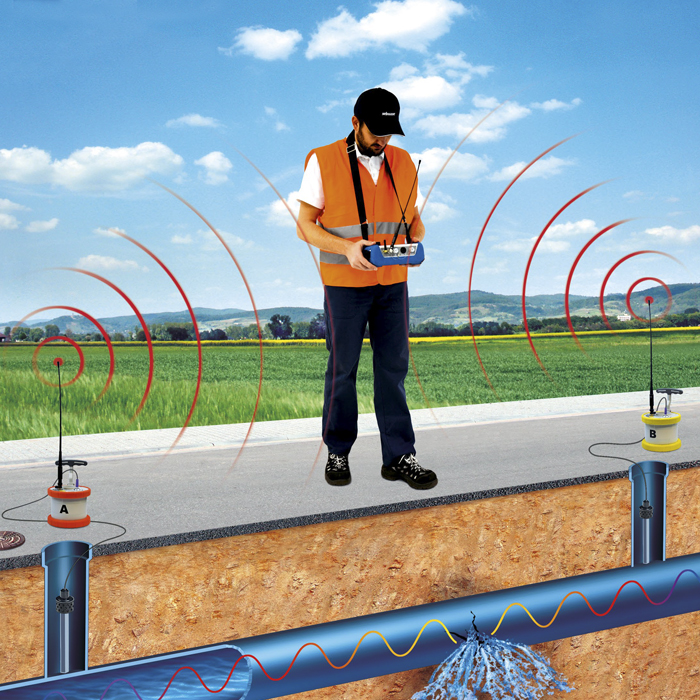

Коррелятор Correlux C-3 предназначается для локализации утечек в трубопроводах с питьевой водой. Вытекающая из трубопровода вода создает на месте утечки шум, который распространяется во все стороны по трубопроводу.Этот шум регистрируется двумя датчиками (пьезомикрофоны, гидрофоны), располагаемыми на трубопроводе (например, на задвижках или гидрантах), в дальнейшем усиливается и отправляется посредством радиосвязи на коррелятор.
Correlux C-3 сравнивает оба сигнала (корреляция) и на основании времени прихода сигналов, расстояния до датчиков и времени распространения сигнала в трубопроводе рассчитывает точное расстояние до места утечки.
Скачать проспект
Скачать прошивку для коррелятора
Скачать прошивку для радиопередатчиков PT-3
Технические характеристики
|
Correlux C-3 |
|
|
Дисплей |
5,7“ VGA-цветной дисплей, 640 x 480 пикселей |
|
Ввод данных |
Сенсорный дисплей, сельсин-датчик с функцией Enter |
|
Питание |
Внутр. аккумулятор, Li-Ion, внешнее питание 12 В DC |
|
Время работы |
мин. 16 ч |
|
Интерфейс |
USB |
|
Подключение |
Датчик, Гидрофон, две внешние антенны,наушники, GPS, наземный микрофон |
|
Класс защиты |
IP 65 |
|
Габариты / Вес |
250 x 190 x 100 мм / 1,9 кг |
|
Корреляция оффлайн |
Цифровой радиосигнал |
|
Корреляция онлайн |
Аналоговый радиосигнал дальнего действия |
|
Передатчик PT A/PT B |
|
|
Дисплей |
Состояние батареи,уровень шума |
|
Кнопки |
Вкл / Откл. |
|
Время работы |
мин. 12 ч |
|
Питание |
Внутр. аккумулятор, индуктивно заряжаемый |
|
Подключение |
Датчик, антенна |
|
Класс защиты |
IP 65 |
|
Габариты / Вес |
Диам.125 x 111 мм / 0,9 кг |
|
Корреляция оффлайн |
Цифровой радиосигнал |
|
Цифровой радиосигнал |
Аналоговый радиосигнал дальнего действия |
|
Датчик PAM CORR |
|
|
Датчик |
Пьезо-датчик с активным усилителем |
|
Адаптер |
Магнитный адаптер |
|
Класс защиты |
IP 68 |
|
Габариты / Вес |
38 x 78 мм / 0,4 кг |
|
Мультидатчики |
|
|
Датчик |
Встроенный пьезодатчик с активным усилителем |
|
Адаптер |
Магнитный адаптер |
|
Время работы |
мин. 16 ч |
|
Питание |
Внутр. аккумулятор, индуктивно заряжаемый |
|
Класс защиты |
IP 68 |
|
Габариты / Вес |
Диам. 45 x 115 мм / 0,4 кг |
|
Корреляция оффлайн |
Цифровой радиосигнал |
