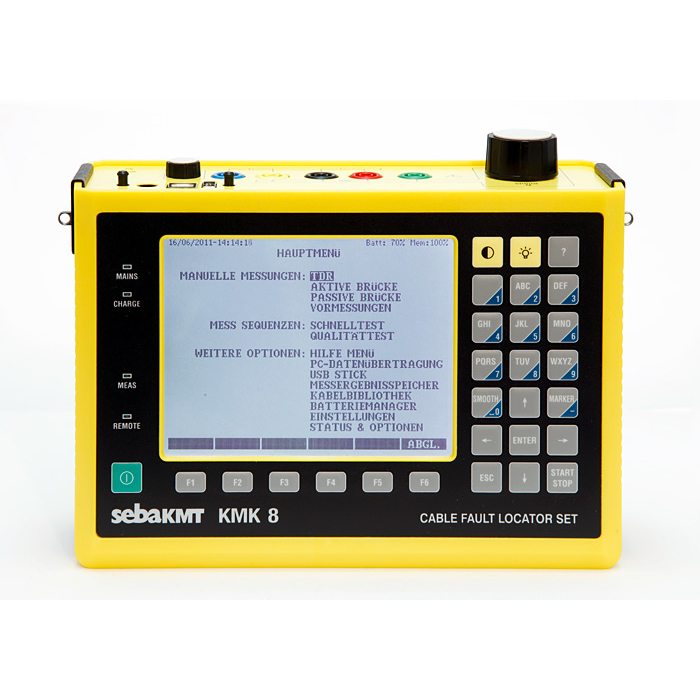

Прибор для контроля, локализации повреждений и квалификации кабелей связи KMK 8

Импульсныйрефлектометр

Диапазоны измерения

Для непупинизированных кабелей V/2=100)

16 м … 32 км

Обработка  результатов измерения

Курсором и маркером Обновление графика измерения Функция Zoom

в метрах

~4 раза/сек. Максимум 16

Погрешность

Локализация повреждений Разрешение

0.2 % от изм. диапазона

0.01 м

Скорость  распространения импульса

Для  непупинизированных

кабелей                                              V/2

45 … 149 м/мкс

NVP

30 … 99 %

Для пупинизированных кабелей

V/2

1.2 … 30 м/мкс

NVP

0.8 … 20 %

Характеристика  импульсов

Ширина для непуп.кабелей Ширина для пупин.кабелей Амплитуда

4 нс … 6 мкс

330 мкс

1.3 … 12 В на 120 Ом

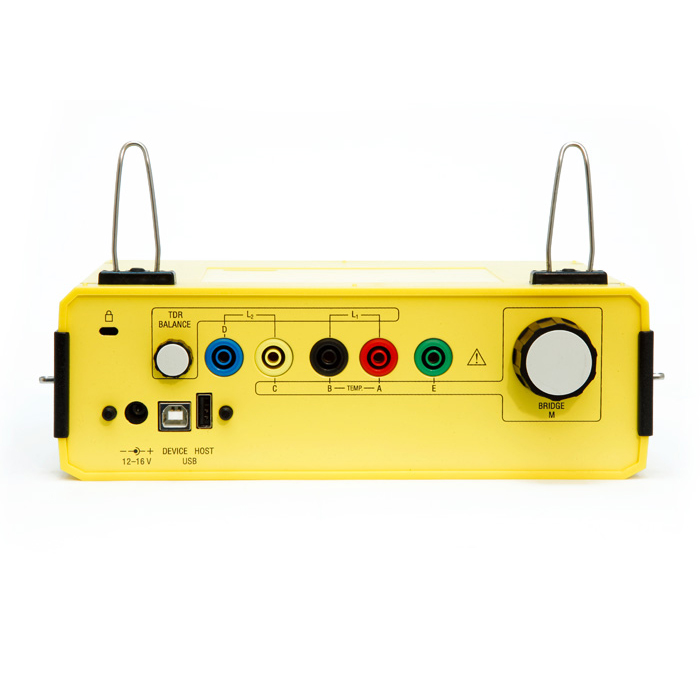

Подключение кабельной линии

Импеданс Регулировка баланса

120 Ом симметричный

50 … 270 Ом

Регулировка усиления

Диапазон настройки Шаг

0 … 90 дБ

6 дБ/шаг

Корректировка амплитуды в зависимости от   расстояния

Ступени

10

Активный измерительный мост

Измерение напряжения помех

Постоянное напряжение

0 … 400 В

Переменное напряжение

0 … 250 Вэфф

Погрешность

±3 % ±1 В

Диапазон частот

15 … 300 Гц

Входное сопротивление

2 MОм

Сопротивление шлейфа

Измерительный диапазон Погрешность при >100 Ом

1 Ом … 10 кОм

±0.3 % ±0.1 Ом

Омическая ассиметрия

Сопротивление шлейфа Погрешность

10 Ом …  5000 Ом

±0.2 % от Rs ±0.2 Ом

Сопротивление изоляции

Измерительный диапазон Измерительное напряжение Погрешность

10 кОм … 300 MОм

100 В

±2 … 5% ±1 кОм

Емкость

Измерительный диапазон Измерительное напряжение Погрешность

10 нФ … 2 (10) мкФ

11 Гц, 100 В

±2 % ±0.2 нФ

Емкостная ассиметрия

Измерительный диапазон Измерительное напряжение Погрешность Lx/L

10 нФ … 2000 нФ

11 Гц, 100 В

±0.2 %

DC локализация повреждений

Методы

Диапазон сопротив.шлейфа Диапазон сопр.повреждения Измерительное напряжение Погрешность

Сопротивление повреждения

< 1 MОм

1 MОм … 5 MОм

5 MОм … 25 MОм

25 MОм … 100 MОм

Мюррей, Кюпфмюллер, 3 точки

1 Ом … 10 кОм

До 100 MОм

100 В

(Rs = 2 кОм, Lx/L=0,1 … 1)

± 0.2 %

±0,3 %

± 0.5 %

2 %

AC локализация повреждений: обрыв жилы

Измерительный диапазон Погрешность

до 20 км (зав.от типа кабеля)

±2 % ±0.2 нФ

Пассивный измерительный мост

Сопротивление шлейфа

Измерительный диапазон Погрешность

1 Ом … 10 кОм

±0.3 % ±0.3 Ом

Сопротивление изоляции

Режимы работы

Быстрое измерение, Измерение качества

Измерение качества

Быстрое измерение Измерение качества Измер.напряжение Погрешность

10 кОм  … 50 MОм

50 MОм … 100 MОм

100 MОм … 5 000 MОм

5 000 MОм … 10 000 MОм

10 кОм … 300 MОм

до 10 ГОм

100 В

5 %  ±1 кОм

10 %

20 %

30 %

Омическая ассиметрия

Сопротивление шлейфа

1 Ом … 5000 Ом

Погрешность

±0.2 % от Rs ±0.2 Ом

Разрешение Lx/L(Mk)-знач.

В диапазоне ∆R <10 %

1/10000

В диапазоне ∆R >10 %

1/1000

DC локализация повреждений

Методы

Диапазон сопротив.шлейфа Диапазон сопр.повреждения Измерительное напряжение Погрешность

Сопротивление повреждения

< 1MОм

1  MОм  … 5  MОм

5  MОм  … 25  MОм

25  MОм  … 100 MОм

Разрешение  Lx/L(M)знач.

Муррей, Кюпфмюллер, 3 точ

1 Ом … 10 кОм

До 100 MОм

100 В

(Rs = 2 kОм, Lx/L=0.1… 1)

0.2 %

0.3 %

0.5 %

2 %

1/1000

AC локализация повреждений: метод Кюпфмюллера

Диапазон сопротив.шлейфа Диапазон сопр.повреждения Измерительное напряжение Погрешность

Сопротивление повреждения

< 1MОм

1 MОм … 5 MОм

5 MОм … 25 MОм Разрешение Mзначения

1 Ом … 10 кОм

до 25 MОм

11 Гц, 100 В

(Rs = 2 кОм, Lx/L=0.1 … 1)

±0.3 %

±0.5 %

±1.0 %

1/1000

Емкостная ассиметрия переменным током

Диапазон измерения

10 нФ … 2000 нФ

Погрешность знач. Lx/L

±0.2 %

Измерительное  напряжение

11 Гц, 100 В

Разрешение значения Lx/L

В диапаз. Lx/L=0.9 … 1.1

1/10000

В диапаз. Lx/L<0.9 Lx/L>1.1

1/1000

Локализация повреждений: метод Граафа

Диапазон сопротив.шлейфа DC диапазон тока Погрешность (I>10 мкA)

10 Ом … 10 кОм 5мкA … 1A

±0.3 % … ±2 %
