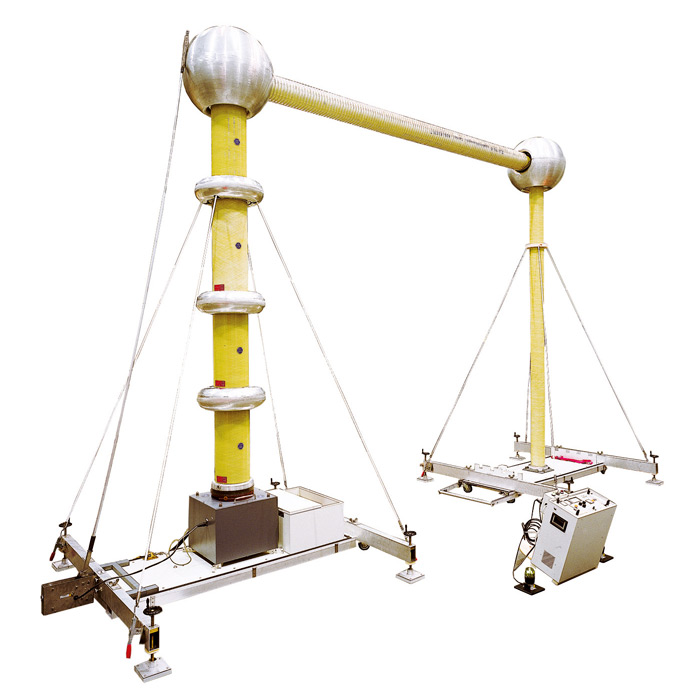

Высоковольтная испытательная установка T 26
- Высокая мобильность
- Простое, надежное управление
- Защита от термических перегрузок
- Разрядный переключатель
Описание
Высоковольтные испытательные установки T 26/1A и T 26/1B являются мощными, переносными, вырабатывающими требуемое в соответствии с нормами VDE высокое напряжение от 400 кВ до 650 кВ для испытаний кабелей, кабельных установок и гарнитуры. Установки подходят как для монтажа в прицепе, так и для испытаний на местах в качестве стационарных систем. Пространственное разделение блока управления и высоковольтных модулей позволяет использование испытательных установок за пределами зоны прямой опасности. Модульная структура облегчает сборку на месте испытаний и позволяет осуществлять индивидуальную адаптацию к задачам испытаний.Установки в основном предназначаются для энергоснабжающих предприятий, фирм по укладке кабелей и производителей кабельной продукции для испытаний выпрямленным напряжением высоковольтных установок и кабелей. Устойчивый к короткому замыканию выходной каскад и высокая мощность позволяют использовать установку при поиске кабельных повреждений в качестве прибора прожига для преобразования высоковольтных и интермиттирующих кабельных повреждений.
Технические характеристики
Напряжение постоянного тока на выходе | ||
Т 26/1 А: |
| Макс. 400 кВ (холостой ход) Макс. 350 кВ при нагрузке 4 мА |
Т 26/1 В: |
| Макс.650 кВ (холостой ход) 600 кВ при нагрузке 3,5 мА |
Ток короткого замыкания |
| |
Т 26/1 А: |
| 300 мА эффективно |
Т 26/1 В: |
| 50 мА эффективно |
Индикация | напряжения |
|
Т 26/1 А: |
| 60 кВ до 480 кВ |
Т 26/1 В: |
| 60 кВ до 720 кВ |
Индикация тока | В 5 диапазонах 0,1 мА 1 мА; 10 мА; 100 мА; 300 мА; до 100 мА автоматическое переключение диапазонов | |
Таймер |
| От 0 до макс. 60 мин. |
Подключение сети | 220 В/240 В, 50/60 Гц внешнее питание от батареи 12 В DC | |
Потребляемая мощность | ||
Т 26/1 А: |
| Макс. 4,0 кВА |
Т 26/1 В: |
| Макс. 5,5 кВА |
Максимальная энергия разрядки водяного реостата | ||
Т26/190А: | 600 квт/сек при 400 кВ макс. | |
Т 26/195 В: | 1600 квт/сек при 600 кВ макс. | |
Номер для заказа: | ||
Высоковольтная испытательная установка | ||
Т 26/1А 400 кВ | Артикул № 250 2186 | |
Высоковольтная испытательная установка | ||
Т 26/ 1В 650 кВ | Артикул № 250 2216 | |
Принадлежности: |
| |
■ Прицеп одноосный для |
| |
Т26/1/ |
| Артикул № 777 8061 |
■ Прицеп двухосный для |
| |
Т 26/1В | Артикул № 777 8062 | |
