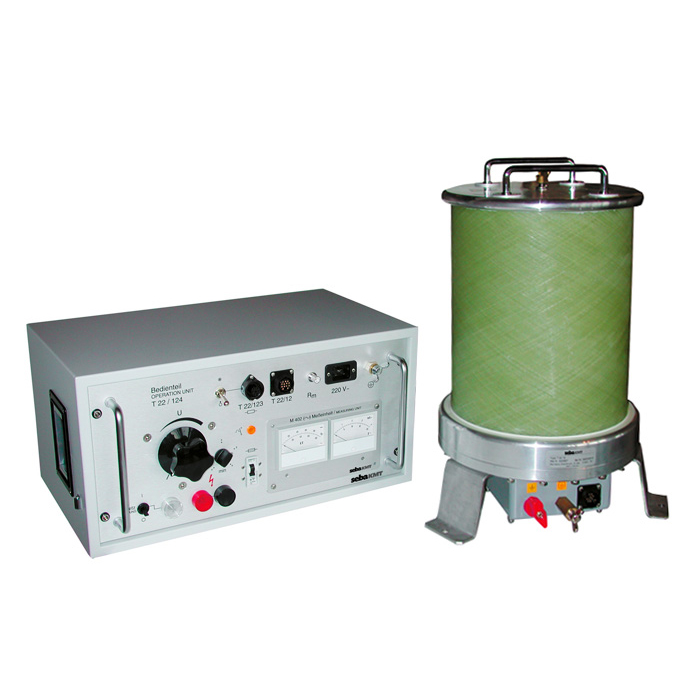

Испытательная установка переменного напряжения T 22/1

Выходное напряжение

0 ... 75 кВэфф ,

с двумя

трансформаторами

симметрично земле

максимально 150 кВэфф

Временная нагрузка

1 кВА; неограниченно

2 кВА; 20 мин.

4 кВА; 1 мин.

Ток короткого замыкания

макс. 50 мA (1 мин.)

Номинальный ток

13 мA

Испытательная нагрузка

ок. 1000 пФ макс. 30 мин

Испытания постоянным напряжением ( с дополн.

выпрямителем T22/121)

макс. 80 кВ при 4 мА номин.тока

Питание

220/240 В ± 10 %; 50/60 Гц

Размеры

Блок управления T 22/124

551 x 255 x 380 мм

(19"-корпус)

SF6-газ.трансформ.T22/12

Ø 420 мм,

Высота 560 мм

Вес

Блок управления Т 22/124

ок. 19 кг

SF6-газ.трансформатор T22/12

ок. 29 кг
