Переносной прибор для проведения испытаний постоянным напряжением на кабелях и установках HV TEST SET 50-80-110
- Безопасное использование благодаря системе контроля и простейшему управлению
- Компактная и легкая конструкция, благодаря чему легко и быстро монтируется
- Благодаря модульной конструкции может комплектоваться по запросам заказчика
Описание

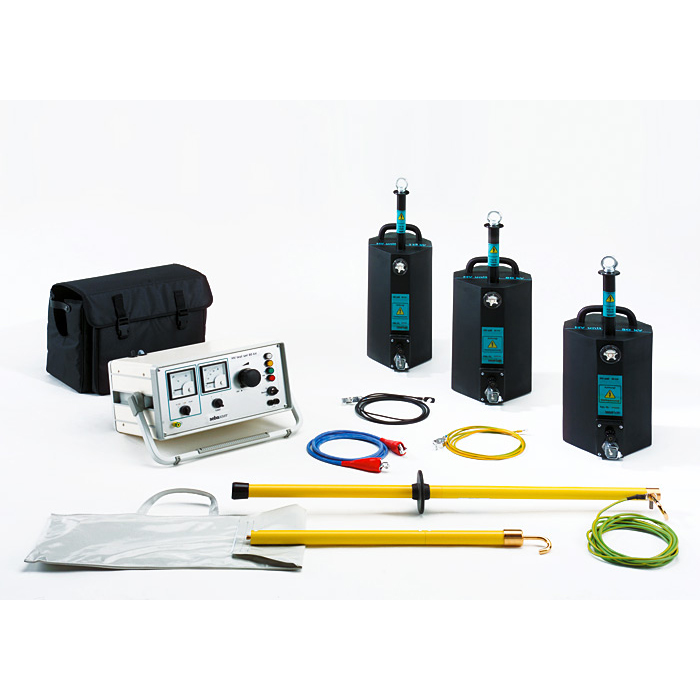

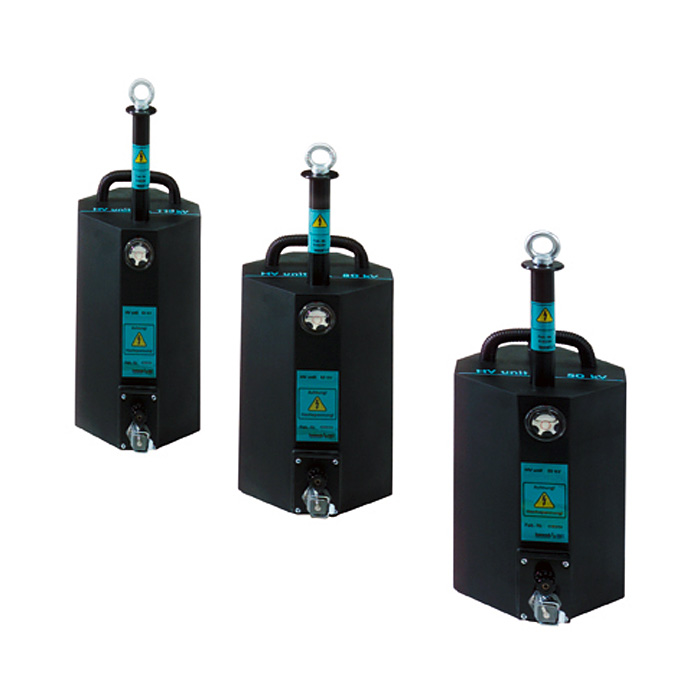

HV Test Set является прибором для испытания выпрямленным в соответствии с нормами VDE напряжением кабелей и кабельных установок. Он состоит из блока управления и высоковольтного модуля. Благодаря небольшим размерам и весу прибор легко транспортировать и использовать прямо у испытуемого объекта. Прибор HV Test Set может поставляться в трех исполнениях (50/80/110 кВ) как высоковольтный испытательный прибор для использования в полевых условиях.
Скачать проспектТехнические характеристики
|
HVTest Set 50 кВ |
|
|
Постоянное напряжение на выходе / Диапазон напряжения |
0 ... 50 кВ |
|
Ток на выходе при максимальном выходном напряжении |
6 мА |
|
Токовая перегрузка |
> 8 мА |
|
Вес (Измерительный блок/Высоков.) |
Ок. 13,5 кг / Ок. 17,0 кг |
|
Размеры (Ш x В x Гл.) |
400 x 335 x 200 мм / 214 x 460 x 236 мм |
|
HV Test Set 80 кВ |
|
|
Постоянное напряжение на выходе / Диапазон напряжения |
0 ... 80 кВ |
|
Ток на выходе при максимальном выходном напряжении |
5 мА |
|
Токовая перегрузка |
> 7 мА |
|
Вес (Измерительный блок/Высоков.) |
Ок. 13,5 кг / Ок. 18,5 кг |
|
Размеры (Ш x В x Гл.) |
400 x 335 x 200 мм / 214 x 560 x 236 мм |
|
HV Test Set 110 кВ |
|
|
Постоянное напряжение на выходе / Диапазон напряжения |
0 ... 110 кВ |
|
Ток на выходе при максимальном выходном напряжении |
4 мА |
|
Токовая перегрузка |
> 6 мА |
|
Вес (Измерительный блок/Высоков.) |
Ок. 13,5 кг / Ок. 20,0 кг |
|
Размеры (Ш x В x Гл.) |
400 x 335 x 200 мм / 214 x 670 x 236 мм |
|
HV Test Set 50 / 80 / 110 кВ |
|
|
Диапазон тока |
0.1 mA / 1 mА / 10 mА |
|
Питание |
230 V AC, 50 Гц |
|
Потребляемая мощность |
Макс. 0,9 кВА |
|
Температура эксплуатации |
-25 °С ... +55 °С |
|
Температура хранения |
-40 °С ... +70 °С |
