  • Измерители коэффициента трансформации 3-х фазных трансформаторов TTR3xx
  • Автономная работа прибора или под управлением ПК
  • Точно измеряет коэффициент трансформации, девиацию фазы и ток возбуждения
  • Допускает возможность расширения
  • функциональных возможностей в процессе эксплуатации не нарушая калибровки
  • Функции сохранения и передачи данных об измерениях в формате XML через интерфейсы RS232, USB или Ethernet (в зависимости от модели)
  • Работает в условиях высоких помех/высокого напряжения
  • Самый высокий измеряемый коэффициент (45,000:1);
  • самая высокая точность (0,1%)
  • Показывает % ошибки по отношению к табличке с заводской характеристикой на трансформаторе и пределы испытаний «годен/не годен»

Описание

  Приборы TTR300 серии специально разработаны для диагностики трехфазных трансформаторов. Они предназначены для измерения коэффициентов трансформации силовых, измерительных и распределительных трансформаторов на подстанциях и в производственных условиях. Прочная и надежная конструкция позволяет использовать эти приборы в жестких внешних условиях. Провода обладают особой конструкцией, предназначенной для обеспечения гибкости, необходимой в условиях холодной погоды.

Приборы серии TTR300 прекрасно подходят для использования при производстве и испытания изоляции трансформаторов. Их уникальные методики испытаний и возможность хранения данных позволяет оператору подготовить и протестировать трехфазные трансформаторы сложной конструкции (с составными переключателями выходных обмоток трансформатора и проходные трансформаторы тока) за значительное меньшее время, чем при использовании приборов других TTR серий. Этот тест также содержит пределы испытаний «годен/не годен» для отдельных коэффициентов.

Приборы серии TTR300 также измеряют девиацию фазы трансформатора – первичной относительно вторичной. Эта возможность быстро указывает на неисправности трансформатора, такие как частично короткозамкнутые витки или повреждения сердечника. Такой тип измерений также полезен для обнаружения ошибок в фазе у всех типов силовых и токовых трансформаторов.

Каждое устройство поставляется с переключателем дистанционного управления для тестирования, выполняемого одним лицом. Это позволяет оператору быстро тестировать трансформаторы с переключением выходных обмоток под нагрузкой.


Серия TTR300 состоит из четырех приборов:

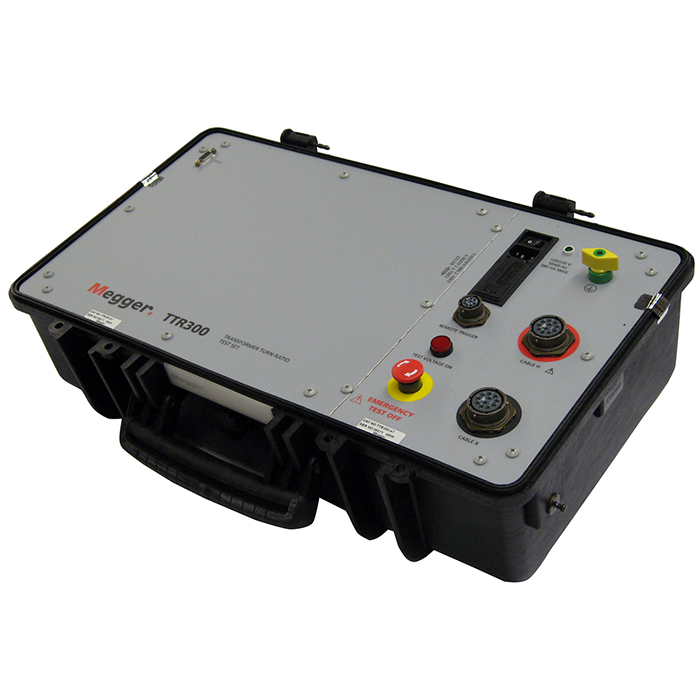

TTR300
TTR300 спроектирован, чтобы полностью управляться с помощью ПК, посредством ПО PowerDB LITE (предустановлено) или PowerDB (полная версия). Возможна модернизация данного прибора в более "старшие" модели  TTR310, TTR320 или TTR330.

Некоторые из характеристик TTR300:

  • Модернизация до моделей TTR310, TTR320 или TTR330 без  нарушения калибровки
  • Возможность сохранения результатов испытаний во внутреннюю память в открытом формате XML через PowerDB LITE
  • Быстрая загрузка результатов испытаний через последовательный порт RS-232

TTR310
Особенностью этого прибора является удобный для считывания информации, высококонтрастный ж/к дисплей, который виден в ярком солнечном свете, и который позволяет обеспечивать настройку прибора и производить тестовые операции. Прибор поставляется с ПО PowerDB LITE.

TTR 310 может сохранять результаты испытаний, передавать результаты на ПК (через последовательный порт RS232), и/или распечатать их на дополнительно установленном принтере с термобумагой, без использования внешнего компьютера.

Некоторые из характеристик TTR310:
  • Полностью автоматическое управление (автономное или дистанционное управление)
  • Возможная модернизация в модели TTR330 или TTR320 без нарушения калибровки
  • Встроенный RS- 232 порт и дополнительно устанавливаемый принтер с термобумагой обеспечивают печать результатов испытаний в полевых условиях и без использования внешнего компьютера
  • Возможность сохранения результатов испытаний во внутреннюю память в формате открытых данных для прямого ввода в формат Excel или XML  посредством PowerDB LITE

TTR320
Особенностью прибора TTR 320 является высококонтрастный яркий 5.7‖ VGA цветной дисплей, который виден при прямом солнечном свете. В приборе используется полная QWERTY-клавиатура для ввода номинальной информации. Коммуникационные порты представлены в форме портов RS- 232, USB и Ethernet для бортовой печати, сохранения  и загрузки результатов испытаний.

Кроме того, с простым интерфейсом к ПО PowerDB LITE (включено) пользователь может выполнить анализ  данных и результатов.

Некоторые из характеристик TTR320:
  • Полностью автоматическое управление (автономное или дистанционное управление)
  • Возможная модернизация в модель TTR330 без нарушения калибровки
  • Графический пользовательский интерфейс обеспечивает автоматическую настройку и управление посредством удобного  для считывания данных экрана
  • Возможность сохранения результатов испытаний в открытом формате XML, во внутренней памяти или на внешнем запоминающем устройстве USB
  • Встроенный RS- 232 порт и дополнительно установленный принтер с термобумагой обеспечивают печать результатов испытаний без использования внешнего компьютера
  • Яркий цветной 5.7 VGA дисплей

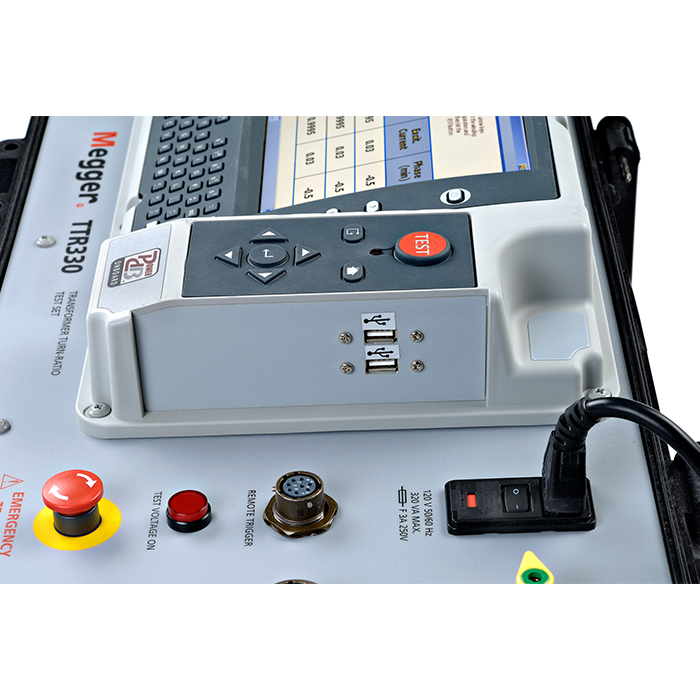

TTR330
TTR 330 предлагает новый пользовательский интерфейс, который позволяет оператору взаимодействовать со встроенным программным обеспечением PowerDB ONBOARD через полную QWERTY клавиатуру и клавиатуру управления, что отображается на 5.7‖ VGA цветном дисплее. Одним из преимуществ этого интерфейса является то, что он отображает на экране протокол испытания.

Расширенные характеристики TTR330 позволяют пользователю настраивать эти протоколы испытаний с помощью дополнительно устанавливаемой полной версии PowerDB.
Другим преимуществом TTR330 являются три коммуникационных порта (два USB, один Ethernet). Порты "главного компьютера" USB могут использоваться для того, чтобы напрямую подсоединиться к дополнительно установленному принтеру (чтобы напечатать заполненные протоколы испытания размера 8.5‖ x 11‖) и для хранения данных на запоминающем устройстве USB (для более поздней печати, изучения, архивирования, и/или анализа). Порт Ethernet позволяет подключать TTR330 с помощью интерфейса (двунаправленного) напрямую к ПК.

Некоторые из характеристик TTR330:
  • Полностью автоматическое управление (автономное или дистанционное управление) с пользовательским интерфейсом с помощью настраиваемых экранных тестовых бланков
  • Установленное ПО PowerDB ONBOARD позволяет изучать и анализировать данные без использования внешнего компьютера
  • Встроенный порт USB и дополнительно устанавливаемый принтер с термобумагой 8.5‖ x 11‖ обеспечивают печать протоколов испытаний без использования внешнего компьютера
  • Встроенная возможность сохранения результатов испытаний в открытом формате XML, или во внутренней памяти или на внешнее запоминающее устройство USB
  • 8.4 VGA цветной дисплей

Скачать проспект

Технические характеристики


Измерители коэффициента трансформации 3-х фазных трансформаторов TTR3xx

Характеристики:

:
