Автоматические омметры шестиобмоточных трансформаторов MTO3XX

Описание

Омметры трансформаторов серии MTO3XX обеспечивают возможность автоматического измерения сопротивления на восьми вводах/шести обмотках. Они позволяют экономить вре- мя испытаний путем тестирования всех шести обмоток без отсоединения и повторного присоединения проводов. Кроме того, одновременное намагничивание обмоток обеспечивает быстрые и надежные измерения даже на больших трансформаторах с соединением треугольником со стороны низкого напряжения. Дополнительно провода омметров серии MTO3XX взаимозаменяемы с комплектами проводов трехфазных измерителей коэффициента трансформации серии TTR, что исключает дополнительные затраты времени на подключение проводов при измерении коэффициента трансформации.

Омметры серии MTO3XX включают в себя две модели:

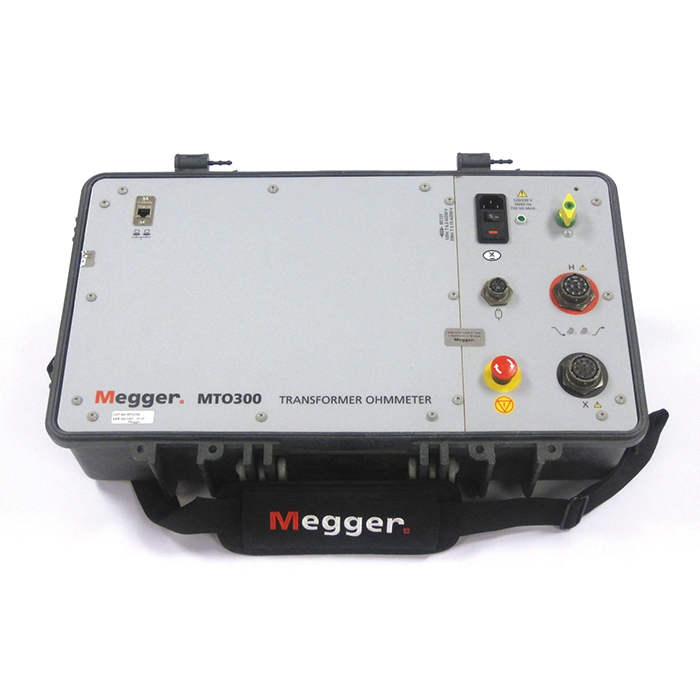

• Базовая модель MTO300 предназначена для работы с дистанционным управлением от внешнего PC с программой PowerDB или от другого прибора компании Megger для испытания трансформаторов тока, имеющего встроенный компьютер.

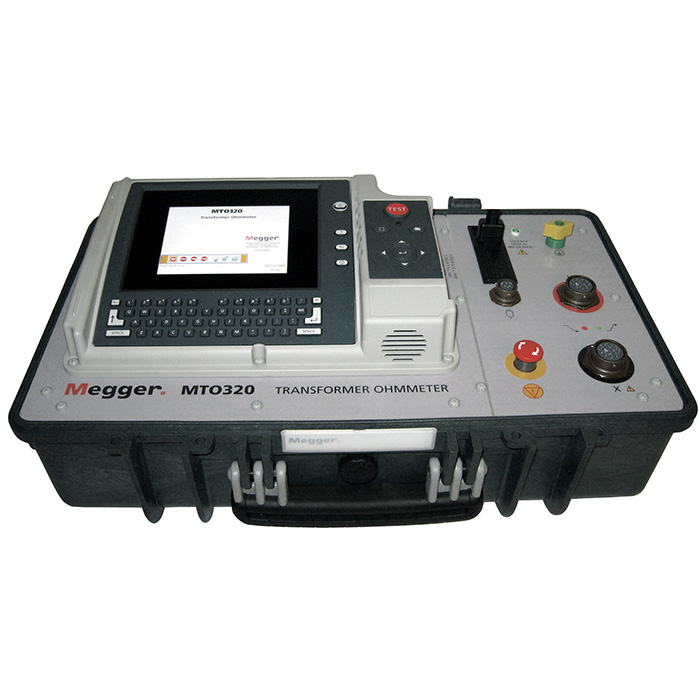

• Модель MTO330 имеет такие же функциональные возможности, что и модель MTO300. Однако она оборудована встроенным компьютером, имеющим стандартную полнофункциональную клавиатуру и кнопки навигации, отображаемые на цветном VGA-дисплее с экраном размером 8,4 дюйма, информация на котором четко видна даже при ярком солнечном свете.

Модульный подход к проведению испытаний
Омметры серии MTO3XX – это самое новое дополнение к широкому спектру изделий компании Megger, реализуемому на общей цифровой платформе, которая обеспечивает пользователям возможность связи с другими совместимыми при- борами тестирования трансформаторов компании Megger.

• Управление MTO300 может осуществляться от внешнего PC или с помощью других приборов компании Megger, имеющих встроенный компьютер, например, DELTA3000, DELTA4310, TTR330 и FRAX150.
• Прибор MTO330 имеет встроенный компьютер и может использоваться для управления другими изделиями компании Megger, в частности, TTR300, TTR310, FRAX99, FRAX101, DELTA2000, DELTA4110 и MLR10.

ОБЛАСТИ ПРИМЕНЕНИЯ
Применение омметров трансформаторов серии MTO3XX:
Контроль показаний заводских испытаний.
Помощь в локализации дефектов в трансформаторах, например, увеличенное контактное сопротивление в клеммных соединениях и переключателях отводов РПН.
Проверка работы переключателей ответвлений под нагрузкой РПН.


ОСНОВНЫЕ ХАРАКТЕРИСТИКИ И ДОСТОИНСТВА

• Ускорение испытаний с использованием принципа одно- кратного подключения, измерение всех фаз и  обмоток без отсоединения и повторного присоединения проводов.
• Способ "один зажим на назначенный ввод" значительно снижает риск ошибки оператора при выполнении подключений набора проводов.
• Возможность автоматического измерения сопротивления на восьми вводах/шести обмотках экономит время и исключает необходимость во внешних кабельных перемычках.
• Набор проводов, взаимозаменяемый с кабелями приборов TTR300 компании Megger для измерения коэффициента трансформации трехфазных трансформаторов, что экономит время и деньги.
• Испытания постоянным током до 10 А.
• Встроенная цепь разряда для безопасной разрядки объекта после завершения испытания, либо при случайном отсоединении провода или потере питания.
• Встроенная схема размагничивания позволяет оператору размагничивать сердечник трансформатора после за- вершения измерения сопротивления, либо использовать эту функцию автономно перед испытанием SFRA (Sweep Frequency Response Analysis) или когда трансформатор снова вводится в эксплуатацию.
• Пользовательская форма в программе PowerDB для выполнения испытания на нагрев (интервал).
• Программа PowerDB позволяет анализировать данные и определять тренды непосредственно в полевых условиях без использования внешнего компьютера.
• В программе PowerDB пользователь легко может вызвать установочные параметры трансформатора из меню пользовательских настроек.
• Связь с PC через USB-интерфейс для дистанционного управления работой и перегрузки результатов испытаний.
• Омметр MTO330 оборудован встроенным цветным VGA-дисплеем с экраном размером 8,4 дюйма, информация на котором четко видна даже при ярком солнечном свете, а также – встроенными возможностями сохранения и перегрузки результатов испытаний.

Простое и легкое автоматическое тестирование всех шести обмоток
После подключения прибор MTO3XX выполняет измерение сопротивления всех обмоток без каких-либо повторных соединений. Процедура тестирования проста и эффективна. Одни концы набора измерительных кабелей присоединяют к каждому вводу/клемме трансформатора, используя специальный, так называемый, зажим или щуп Кельвина. Другие концы этого кабеля присоединяются к омметру MTO3XX. Прибор будет автоматически измерять выбранные сопротивления обеих высоковольтных и низковольтных обмоток. Последовательность испытания может быть выбрана: изме- рение на 6-ти обмотках с одновременным намагничиванием обмоток, измерение на 3-х высоковольтных и низковольтных обмотках отдельно, или тестирование по одной обмотке.
