Тестер трансформаторов тока и реле MRCT

Описание

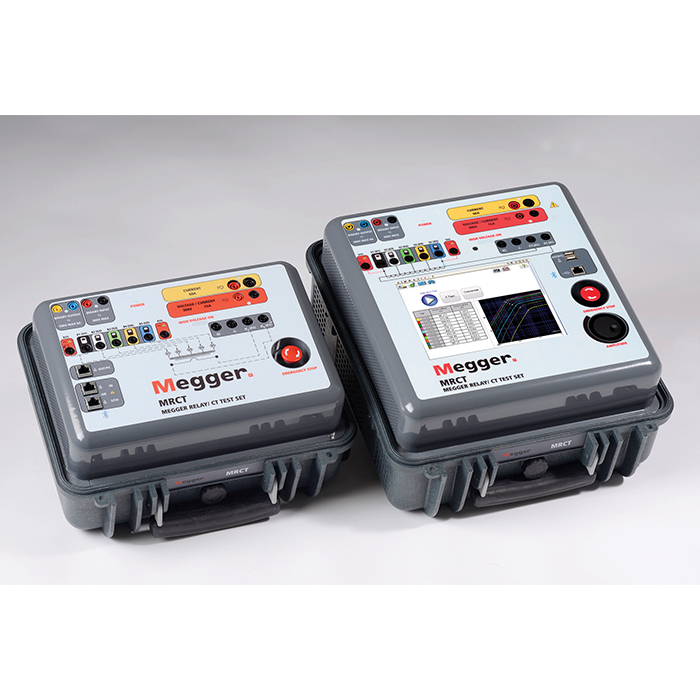

MRCT компании Megger - это легкий, прочный портативный, который используется для выполнения на ТТ размагничивания, испытаний коэффициента трансформации, намагничивания, сопротивления обмоток, полярности, отклонения фазы и сопротивления изоляции. MRCT автоматически вычисляет погрешности коэффициента трансформации, кривые намагничивания и точки перегиба. MRCT обеспечивает управляемые микропроцессором изменяемые напряжение и токовый выход и измерительные средства для автоматических испытаний одно- и многополюсных ТТ, сокращая время испытаний и повышая производительность. MRCT напрямую подключится к многополюсным ТТ и выполнит все испытания – на намагничивания, коэффициента трансформации и полярности, сопротивления обмоток и сопротивления изоляции – по всем вводам посредством нажатия кнопки и без переподключения проводов.

Прибором MRCT можно управлять посредством контроллера интерфейса Smart Touch View (STVI) компании Megger. Контроллер STVI представляет собой полноцветный, ЖК-сенсорный экран с высоким разрешением, который позволяет пользователю осуществлять испытания в ручном и автоматическом режимах быстро и просто при помощи ручного испытательного экрана, а также посредством предустановленных испытательных процедур. Большой цветной дисплей позволяет пользователю легко считывать все релевантные данные в процессе проведения испытания и дает возможность увидеть кривую намагничивания ТТ. Блок также можно сконфигурировать на выпуск без STVI компании Megger и можно управлять на портативном компьютере посредством программного обеспечения PowerDB компании Megger.

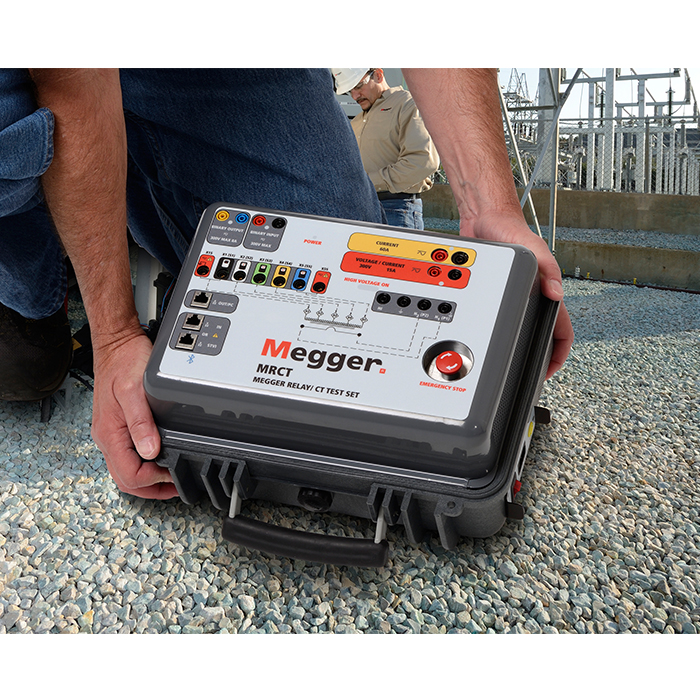

ТТ можно испытывать непосредственно на производственном оборудовании, например, установленными в трансформаторах, масляных выключателях или редукторах. Перед проверкой оборудование необходимо полностью изолировать от электрической системы.

ОБЛАСТИ ПРИМЕНЕНИЯ
Испытание на намагничивание
При единичном нажатии кнопки MRCT выполняет испытание на намагничивание ТТ и вычисляет номинальную точку перегиба. Испытание на намагничивание может выполняться на частоте 50 или
60 Гц до 2000 В, в соответствии с требованиями МЭК.
MRCT вычислит номинальную точку перегиба в соответствии с IEEE C57.13.1, МЭК 60044-1 или МЭК 60044-6 по обоим стандартам, а также по специализированным стандартам для ТТ, таким как PX, TPS, TPX, TPY и TPZ. Во время выполнения испытания на намагничивание MCRT будет вычерчивать кривую намагничивания ТТ на дисплее STVI и автоматически даст пользователю номинальную точку перегиба в соответствии с желаемыми стандартами IEEE или МЭК. ТТ на многих подстанциях включают в себя многополюсную вторичную обмотку, поэтому у MRCT есть возможность вычертить и одновременно отобразить до 10 кривых намагничивания ТТ.

Испытание коэффициента трансформации, полярности
можно выполнить посредством MRCT. Метод, испытания изоляции трансформаторов использующийся в MRCT, заключается в сравнении напряжения, поданного на вторичную обмотку, с результирующим напряжением, производимым на первичной обмотке. Например, если на вторичную обмотку подается 1 В на виток, напряжение, присутствующее на первичной обмотке, будет составлять 1 В. Точнее говоря, если на вторичную обмотку ТТ 600:5 (коэффициент 120:1) подается 120 В, то на первичной обмотке будет присутствовать 1 В.

Испытание сопротивления обмотки
Измеряет сопротивление обмотки ТТ посредством подачи испытательного напряжения, измерения постоянного тока и вычисления сопротивления, скомпенсированного по температуре.

Размагничивание
Обычные условия эксплуатации и типичные измерения сопротивления обмотки могут вызвать намагничивание ТТ. MRCT может автоматически размагнитить испытываемый ТТ. Процедура автоматического размагничивания позволяет убедиться в том, что испытание на намагничивание ТТ дает правильные результаты. Размагничивание перед испытанием рекомендовано в соответствии с ANSI C57.13.1.

Нагрузка вторичной цепи ТТ
MRCT измеряет нагрузку вторичной цепи подключенного ТТ посредством прямой подачи вторичного тока на нагрузку, отключенную от ТТ. MRCT измеряет вторичное напряжение по величине и углу подключенной нагрузки вторичной цепи в ВА и коэффициент мощности.

Испытание сопротивления изоляции
Чтобы убедиться в том, что вторичная проводка ТТ заизолирована правильно, система MRCT включает в себя испытательную систему сопротивления изоляции на 500 В, 1000 В. Данное испытание дает возможность убедится в том, что вторичная обмотка и вторичная проводка ТТ правильно заизолированы в соответствии с ANSI C57.13.1.
MRCT также автоматически переключит испытательные провода для выполнения всех требующихся испытаний изоляции. Эти испытания включают в себя ВЫС.-НИЗ., ВЫС.-ЗЕМ., НИЗ.-ЗЕМ.

Примечание: Перед выполнением этого испытания отключите все электронные нагрузки.

Хранение и печать данных
Испытательная система MRCT не только позволяет проводить точные и автоматизированные испытания ТТ, но и каталогизировать и сохранять результаты испытаний внутри STVI для дальнейшей выборки посредством ПО. Все каталогизированные результаты испытаний можно загрузить в PowerDBTM Lite компании Megger для создания отчета и вычерчивания кривой насыщенности на компьютере или STVI. У PowerDB
Lite также есть возможность управлять MRCT без вмешательства оператора, таким образом, обеспечивая полностью компьютеризированную автоматическую испытательную систему.

Возможность обновления
MRCT включает в себя способность обновления испытательных возможностей. При помощи различных конфигураций и дополнительных принадлежностей систему MRCT можно обновить при развитии новых испытательных нужд.


ВОЗМОЖНОСТИ И ПРЕИМУЩЕСТВА

• Ведущая в промышленности продолжительность тестирования посредством запатентованных многоотводных измерений - Система MRCT может обеспечить параллельное  измерение напряжения на всех вводах во время намагничивания ТТ, а также испытание коэффициента трансформации и полярности. Это позволяет системе MRCT вычислять точки перегиба и коэффициенты трансформации всех обмоток в одно и то же время, таким образом, устраняя необходимость многократных проверок ТТ. Это существенно сократит время испытаний.
• Автоматизированные планы испытаний с проверкой намагничивания ТТ, коэффициента трансформации и полярности, сопротивления обмотки и сопротивления изоляции - Управляемый микропроцессором выход полностью автоматизирует испытания ТТ. MRCT напрямую подключится к многополюсным ТТ и выполнит все испытания – намагничивания, коэффициента трансформации и полярности, сопротивления обмотки и сопротивления изоляции – на всех отводах путем нажатия кнопки без переподключения проводов.

• Прямое подключение к многополюсным ТТ - MRCT подключится напрямую ко всем отводам на многополюсных ТТ во избежание переподключения проводов, которое требуется при испытании всех коэффициентов трансформации внутренних обмоток ТТ, кривых намагничивания и точек перегиба. MRCT протестирует все программируемые отводы при нажатии одной кнопки.

• Полноцветный ЖК-сенсорный экран с высоким разрешением - Экраны меню и функциональные кнопки сенсорного экрана предназначены для быстрого и простого выбора желаемой функции испытания. Результаты испытаний можно сохранить в приборе для загрузки на карту памяти и переноса или распечатки отчетов об испытаниях.

• Автоматические испытания на намагничивание ТТ, коэффициента трансформации и полярности, сопротивления обмоток и сопротивления изоляции - Управляемый микропроцессором выход полностью автоматизирует испытания ТТ. Это автоматическое испытание упрощает проверку ТТ и сокращает ее время. Автоматическое испытание выполняется непосредственно на STVI компании Megger или посредством Power DB Lite.

• Размагничивание ТТ - Во время эксплуатации и обычного испытания сопротивления обмотки постоянного тока возможно намагничивание ТТ. MRCT включает в себя функцию автоматического размагничивания ТТ, которая позволяет определить точную точку перегиба и коэффициенты трансформации, таким образом, обеспечивая стабильные, с высокой повторяемостью результаты испытаний и сократить время испытаний.

• Испытание сопротивления изоляции - MRCT включает в себя систему испытания сопротивления изоляции на 500/1000 В для проверки вторичной обмотки и вторичной проводки ТТ. Это гарантирует, что вторичная изоляция не разрушилась и будет продолжать функционировать при сильноточных дефектах.

• Отчет о результатах испытаний - MRCT предлагает сохранение законченных файлов по испытаниям в удобном универсальном формате, позволяющем загрузку в ПО PowerDB Lite или распечатку результатов испытаний на дополнительном внешнем принтере. Благодаря этому можно просто и полноценно сохранить более 200 результатов испытаний и кривых намагничивания. Все результаты испытаний можно каталогизировать и сохранять в MRCT.
