Позволяет тестировать все типы однофазных релейных защит
Все функции в одном приборе
Прочный и удобный для работы в полевых условиях
Описание

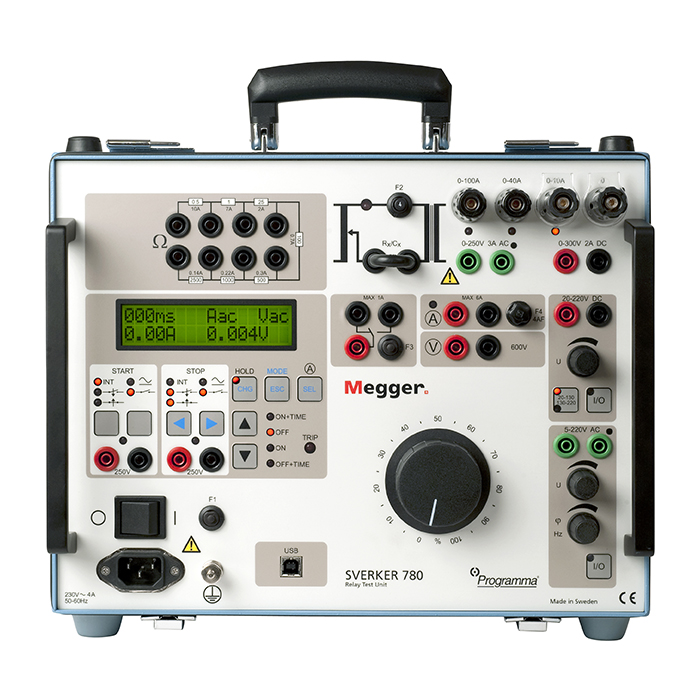

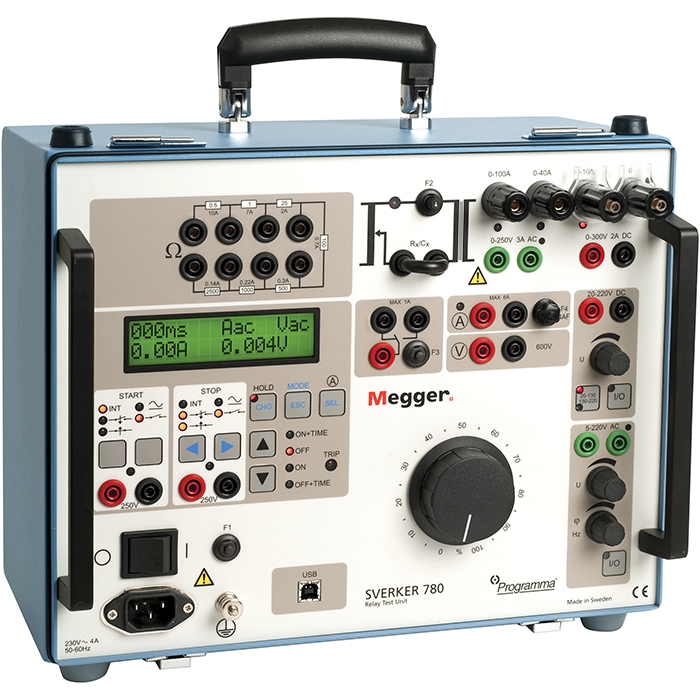

Приборы контроля реле защиты SVERKER 750/780™ являются инженерным инструментом, имеющим наглядную и удобную панель управления, которая позволяет пользователям приступать к работе немедленно, не затрачивая значительного времени на подготовку оборудования.
Приборы SVERKER 750/780™ имеют множество различных функций, которые позволяют выполнять тестирование реле более эффективно. Например, его мощный блок измерения может отображать (в дополнение к времени, напряжению и току) значения Z, R, X, S, P, Q, угла сдвига фаз и cos φ.
Вольтметр также может быть использован как 2-ой омметр (при тестировании, например, дифференциальных реле). Все величины отображаются на одном простом для чтения дисплее. Вы также можете оперативно проводить испытания оборудования направленной защиты с помощью встроенного источника регулируемого напряжения. В приборе SVERKER 780™ также имеется функции постоянного сдвига фаз. Также легко может быть проведены испытания автоматов повторного включения.
Приборы SVERKER 750/780™, разработанные в соответствии с Европейскими стандартами и другими стандартами, касающимися безопасности персонала и эксплуатационной безопасности, также оборудованы последовательным портом для связи с персональными компьютерами и ПО SVERKER Win™ для ПК. Приборы SVERKER™ компактны, имеют небольшой вес (всего лишь 18 кг), их легко транспортировать с объекта на объект.
Два или более прибора SVERKER™ могут быть синхронизированы, что, позволяет пользователю соединять три прибора SVERKER™ в базовую 3-х фазную испытательную установку.
Тестирование реле Приборы SVERKER 750/780 предназначены для тестирования вторичных цепей оборудования релейной защиты. Испытаниям могут быть подвергнуты практически все однофазные системы защиты. Приборы SVERKER 750/780 позволяют тестировать трехфазные системы защиты, а также системы, которые требуют сдвига фаз. Кроме того, возможны испытания автоматов повторного включения. SVERKER 780 позволяет тестировать реле напряжения в диапазоне частот от 15 Гц до 550 Гц.
Другие возможности применения
Построение кривых намагничивания
Проверка коэффициентов трансформации трансформаторов тока и напряжения
Измерение нагрузки вторичной цепи для устройств релейной защиты
Измерение импеданса
Испытания для определения КПД
Проверка полярности (направления)
Подача напряжения/тока
Постоянная Непрерывная подача без ограничений по времени.
Кратковременная Непрерывная подача только в течение того времени, пока нажата кнопка.
Максимальное время Подача прекращается автоматически, когда достигнуто предварительно установленное время.
Фильтрация
Когда выбран режим фильтрации, усредняются пять правильных показаний. Следующие параметры могут быть отфильтрованы: ток, напряжение и дополнительные показатели, которые измеряются.
Отключение с задержкой по времени
Отключение генерации может быть задержано после отключения на определенное время, которое выражается в периодах промышленной частоты.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
Набор сопротивлений. Точная регулировка тока и напряжения легко выполняется благодаря встроенному набору сопротивлений.
Условия пуска и остановки. Входы пуска и остановки таймера реагируют на изменения напряжения или замыкание/размыкание контактов. Вход запуска таймера также используется при тестировании реле автоматического повторного включения для синхронизации двух или более приборов SVERKER и для запуска генерации с помощью внешнего сигнала.
Дисплей. Дисплей предназначен для отображения времени, тока, напряжения и других параметров, а также используется для задания необходимых параметров-настроек после входа в режим настройки при нажатии кнопки MODE.
Функция замораживания (HOLD). Эта функция обеспечивает возможность измерения напряжения и тока за короткое время в четверть периода промышленной частоты за счет фиксации показаний на дисплее. Показания тока и напряжения замораживаются, когда таймер останавливается. Если таймер не останавливается, то показание, отображенное при прерывании тока, будет заморожено на дисплее.
Замыкающий/размыкающий контакт. Изменяет состояние автоматически при запуске теста. Может быть использован для (например) для синхронизации двух или более приборов SVERKER, другого внешнего оборудования или для включения напряжения, прикладываемого к оборудованию релейной защиты назад и вперед в диапазоне состояний "исправное" и "неисправное"
Амперметр и вольтметр. Ток и напряжение измеряются с помощью встроенных амперметра и вольтметра. Также могут быть измерены сопротивление, импеданс, фазовый угол, мощность и коэффициент мощности. Показания отображаются на экране дисплея. Эти приборы также могут быть использованы для выполнения измерений на внешних цепях. Вольтметр также может использоваться как 2-ой амперметр (при тестировании дифференциальных реле, например). Ток и напряжение могут быть отображены в единицах – амперы или вольты, либо в процентах от данных значений тока или напряжения (например, текущие параметры-установки оборудования релейной защиты).
Источник тока. Обеспечивает 0-250 А переменного напряжения, 0-250 В переменного напряжения или 0-300 В постоянного тока в зависимости от используемого выхода. Настройка выполняется, используя главную ручку. Показания тока, напряжения или других параметров отображаются на экране дисплея. Для включения и выключения источника тока используется выключатель запуска. При измерении времени это выполняется синхронно с таймером
Дополнительный источник напряжения. Обеспечивает напряжение 20-220 В постоянного тока на двух диапазонах, оборудован защитой от перегрузки и изолирован от других выходов. Часто используется для питания тестируемого объекта.
Индикатор состояния. Каждый вход пуска и остановки таймера оборудован индикаторными лампами, которые при горении указывают на замкнутую цепь (полезно для детектирования замыкания/размыкания контактов) или наличие напряжения. Эти индикаторные лампы обеспечивают возможность (например) проверять цепи до запуска цикла измерений.
Входы таймера. Таймер имеет отдельные входы запуска и остановки, что позволяет использовать его для измерения при внутренних циклах и последовательности тестов, инициированных SVERKER. Время измерений отображается на экране дисплея. Каждый вход может быть настроен для реакции на присутствие или отсутствие напряжения (переменного или постоянного тока) на контакте.
Выключатель пуска. Управляет включением и выключением источника тока и таймера. Этот выключатель может быть установлен в одно из четырех состояний. ON+TIME – одновременный запуск генерации и измерения времени. Этот режим используется для тестирования максимальных реле (тока, напряжения и других параметров). Непрерывная генерация: а) до тех пор, пока оборудование релейной защиты сработает и остановит таймер или b) до тех пор, пока максимальное время не истечет или выключатель пуска не будет разомкнут, если выбран режим генерации с ограничением по времени. OFF – отключение источника тока, ON – включение источника тока в состояние генерации. OFF+TIME – прерывание генерации и одновременный запуск таймера. Этот режим используется для тестирования минимальных реле (тока, напряжения и других параметров). Таймер останавливается, когда срабатывает РЗ. Когда необходимо тестировать автоматические реле повторного включения, прибор SVERKER должен быть настроен так, что новая генерация будет запускаться, когда вход запуска таймера активизирован командой закрытия.
Компьютерный USB интерфейс. SVERKER оснащен портом для связи с персональным компьютером и программным обеспечением SVERKER Win.
Индикатор срабатывания. Загорается, когда выполнены условия остановки, для индикации работы оборудования релейной защиты. Если проводимое испытание включает себя измерение времени, то этот индикатор начинает мигать, при срабатывание реле.
Основная ручка. Используется для установки величины выхода тока от источника тока.
Источник напряжения переменного тока. Предназначен главным образом для использования со входами напряжения для оборудования релейной защиты. Может обеспечить напряжение 5-230 В переменного тока и фазовый сдвиг 0-359 (SVERKER 780). Так как источник переменного тока изолирован от других выходов, то он может быть настроен независимо от источника тока.
