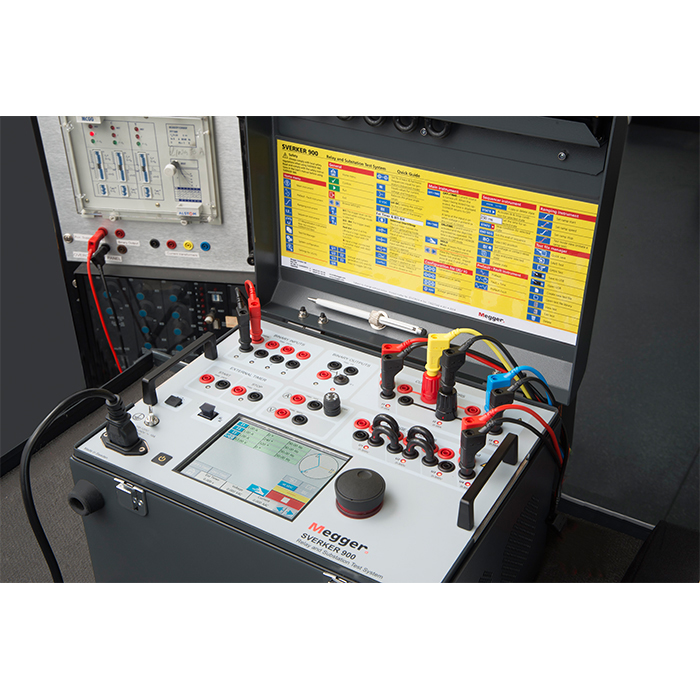

Система испытаний релейной защиты и подстанций SVERKER 900
Аппаратные и программные средства 3-х фазного тестирования подстанций
Три источника тока и четыре источника напряжения
Автономная функционально-законченная система
Прочная и надежная система для работы в полевых условиях
Генерация 900 В и 105 А в однофазном режиме
Тестирование вторичным и первичным током
Описание
Система SVERKER 900 для испытаний релейной защиты и подстанций – это великолепный инженерный инструмент, который нацелен на растущие нужды трехфазных испытаний в электрических распределительных подстанциях, обновляемых электростанциях и промышленных задачах. Интуитивно- понятный интерфейс пользователя представлен на сенсорном экране ЖК-дисплея. Система имеет мощную комбинацию источников тока и напряжения, а также универсальные возможности измерений.
Система SVERKER 900 специально предназначена для базовых, ручных испытаний вторичным током и напряжением устройств защиты. Кроме того, могут быть выполнены различные испытания первичным током, так как источники тока и напряжения могут быть соединены последовательно и/или параллельно для обеспечения выхода тока до 105 А или напряжения до 900 В переменного тока. Все три источника тока и четыре источника напряжения могут быть настроены индивидуально по амплитуде, фазовому углу и частоте. Четвертый источник напряжения позволяет проверять цифровые реле, для которых необходимо опорное напряжение, имитирующее шину.
Области применения
Ввод в эксплуатацию и техническое обслуживание распределительных и генерирующих электроподстанций
Измерение коэффициента трансформации трансформаторов тока и напряжения.
Измерение нагрузки цепей токовых трансформаторов.
Проверка полярности (направления).
Прогрузка коммутационной аппаратуры первичным током - Трехфазные системы / Однофазные системы.
Проверка порогов сигнализации и измеряемых величин для системы контроля и сбора данных SCADA.
Прозвонка цепей.
Современный дружественный интерфейс Этот интерфейс обеспечивает пользователя очень простым способом вручную или полуавтоматически выполнять испытания – от простой прогрузки первичным током в коммутационной аппаратуре до полной проверки релейной защиты вторичным током и напряжением. Эта работа упрощена за счет использования встроенной компьютерной системы и сенсорного экрана. Этот интерфейс исключает необходимость использования отдельного компьютера при тестировании практически всех типов реле или первичного оборудования подстанции. Интуитивно-понятные экранные меню и сенсорные кнопки обеспечивают быстрый и простой выбор требуемой функции тестирования. Этот интерфейс включает в себя энергонезависимую память для сохранения параметров тестов и результатов испытаний. Используя USB-порт файлы с параметрами тестов / результатов могут пересылаться между SVERKER 900 и PC. Файлы тестов сохраняются в формате csv для использования с программой Excel® с целью создания отчетов.
Программные средства испытаний Система SVERKER 900 содержит ряд программных инструментов для проведения испытаний, использование которых зависит от типа выполняемого теста. Используя различные программные инструменты, вы можете настроить выход генераторов тока и напряжения, однако ими также можно управлять с помощью основной ручки.
Тестирование реле защиты Система SVERKER 900 предоставляет широкие возможности ручной проверка оборудования релейной защиты вторичным током и напряжением. Практически может выполняться тестирование всех типов однофазной и трехфазной релейной защиты – от современных многофункциональных реле до электромеханических реле. Система позволяет вводить ток до 105 A, когда необходим высокий диапазон, и она имеет диапазон по частоте от 10 Гц до 600 Гц, а также может быть использован постоянный ток. В режиме "эксперт" пользователь имеет возможность добавлять уровни наложенной частоты.
