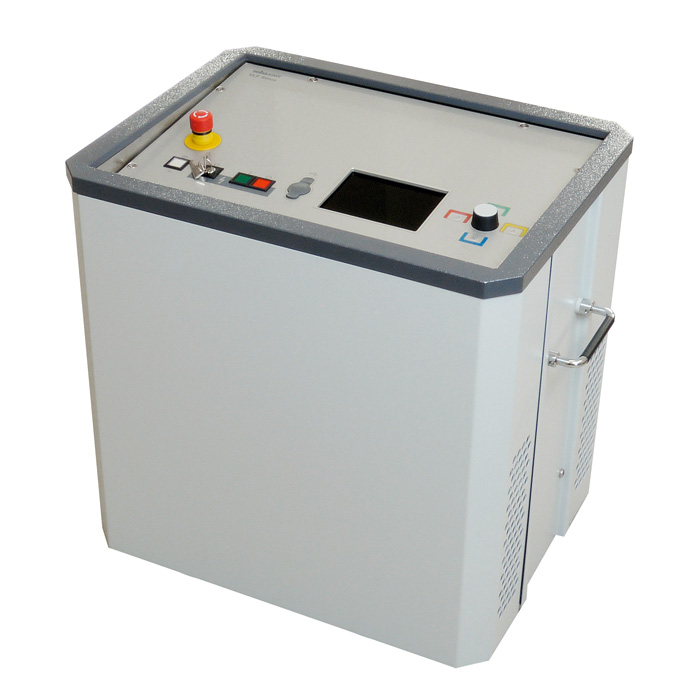

Испытательная и диагностическая система для кабелей среднего напряжения VLF SINUS 45
VLF SIN 45
Цена по запросу
VLF SIN 45TD
Цена по запросу
- Многофункциональная система для испытания диэлектрической прочности и диагностики
- Интуитивное меню пользователя с большим запоминающим устройством
- Автоматическая оценка измеренных результатов
- Высочайшая степень безопасности благодаря контролю заземления и распознаванию пробоя
Описание
СНЧ Sinus 45 кВ с интегрированной функцией измерения tanDelta представляет собой компактную, прочную и переносную испытательную и диагностическую установку для кабелей среднего напряжения.Установка может использоваться для СНЧ испытания кабеля, а также для диагностики кабелей, испытания кабельной оболочки и, в комбинации с прибором поиска замыканий на землю ESG NT, для точной локализации повреждений оболочки кабеля. Кроме этого, внутренняя опциональная функция измерения tanDelta предоставляет достоверную информацию о степени старения кабелей среднего напряжения.
Новшеством является автоматическая оценка измеренных данных tanDelta, осуществляемая на основании имеющихся нормативных документов. Сразу же после измерения пользователь получает ясную картину о состоянии кабеля.
Технические характеристики
Выходное напряжение VLF sinus Постоянное напряжение СНЧ-прямоугольной формы Точность Разрешение |
0 ... 32 кВэфф/ 0 ... 45 кВпик ± 0 ... 45 кВ 0 … 45 кВ ± 1% 0,1 кВ |
Выходной ток Диапазон измерений Точность Разрешение |
0 ... 20 мА ± 2% 10 мкА |
Частотный диапазон | 0.01 Гц ... 0.1 Гц автоматическое согласование частоты |
Выходное напряжение | 0.6 мкФ @ 0.1 Гц при 32 кВэфф 10 мкФ максимальная испытательная емкость |
Измерительная приставка tanDelta Диапазон измерений Точность Разрешение |
10-3 ... 100 10-3 10-4 |
Испытание оболочки (согласно IEC 60229) | 0 ... 5 кВ, 0 ... 10 кВ, 0 ... 20 кВ DC |
Точная локализация поврежденной оболочки | 0 ... 5 кВ, 0 ... 10 кВ, 0 ... 20 кВ DC Тактовая частота 1:3 и 1:4 |
Безопасность | Мониторинг заземления, автоматическая разрядка испытуемого объекта |
Входное напряжение | 100В ... 264 В, 50/60 Гц, 600 ВА |
Рабочий цикл | Продолжительный/непрерывный |
Внутренняя память | По меньшей мере 1000 измерений |
Размеры (ш x в x г) | 544 x 520 x 416 мм |
Вес | 50 кг |
Класс защиты | IP 21 |
Рабочая температура | -20 °C ... +55 °C |
Температура хранения | -20 °C ... +70 °C |
