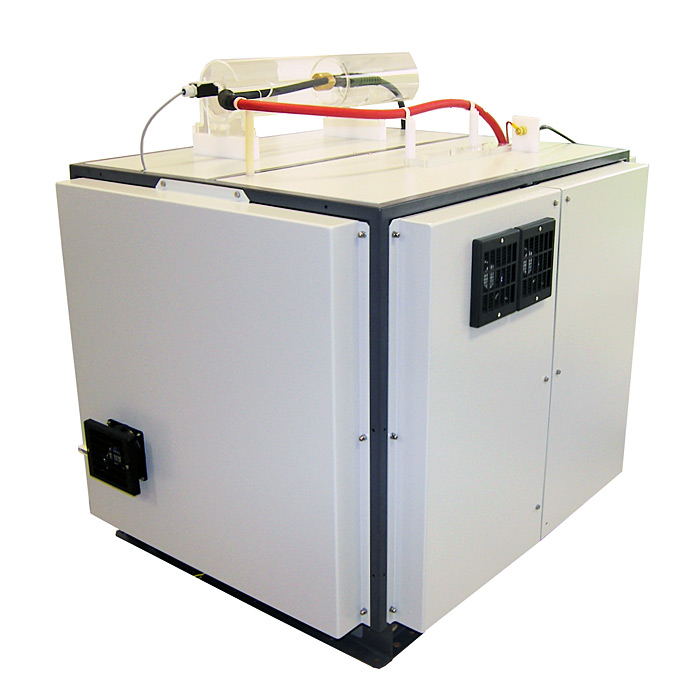

Испытательная система VLF CR 60 HP

  • Очень высокая испытательная мощность без снижения частоты
  • Испытание СНЧ 60 кВ для кабелей длиной от 20 до 30 км
  • Отсутствие эффектов поляризации, как при испытаниях DC
  • Протоколирование
  • Функция распознавания пробоя
  • Измерение тока утечки

Описание

Мощная и эффективная испытательная система СНЧ предназначается для испытаний напряжением 0.1 Гц косинусно-прямоугольной формы очень длинных кабелей, как, например, ветряных парков, в соответствии с нормами DIN VDE, IEC и IEEE.

В соответствии с нормами кабели и муфты должны проверяться после укладки и ремонта на диэлектрическую прочность. Испытательная система СНЧ 60 HP от SebaKMT может быть использована для уровней номинального напряжения до 36 kV.

Данная высоковольтная испытательная установка может использоваться как компонент электротехнической лаборатории, так и в качестве отдельной установки.

Скачать проспект

Технические характеристики

Технические данные

Режим 0,1 Гц СНЧ

Вых. напряжение СНЧ

(Un)

0…60 кВэфф

Выходной ток

0 … 17 мА,разрешение 10 мкА

Испытательная емкость

при 60 кВэфф

макс. 6,5 мкФ

(3 x Uo для 36 кВ кабеля)

Испытательная емкость

при 38 кВэфф

макс. 10,3 мкФ

(3 x Uo для 22 кВ кабеля)

Режим DC

Выходное напряжение DC-

0 … -60 кВ

Выходное напряжение DC+

0 … +60 кВ

Измерение токов утечки

Интегрировано

Функция

протоколирования

Интегрирована

Точное ОМП оболочки

0 … 10 кВ / Takt 1:3, 1:5, 1:9

Входное напряжение

115 В/ 230 В ±10 %, 50/60 Гц

1900 ВА

Размеры (Ш x В x Гл)

1350 x 1250 x 1100 (1500*) мм

Вес

380 кг

Класс защиты

IP 20

Рабочая температура

-25°C … +55°C

Температура хранения

-40°C … +70°C


Испытательная система VLF CR 60 HP

Характеристики:

:
