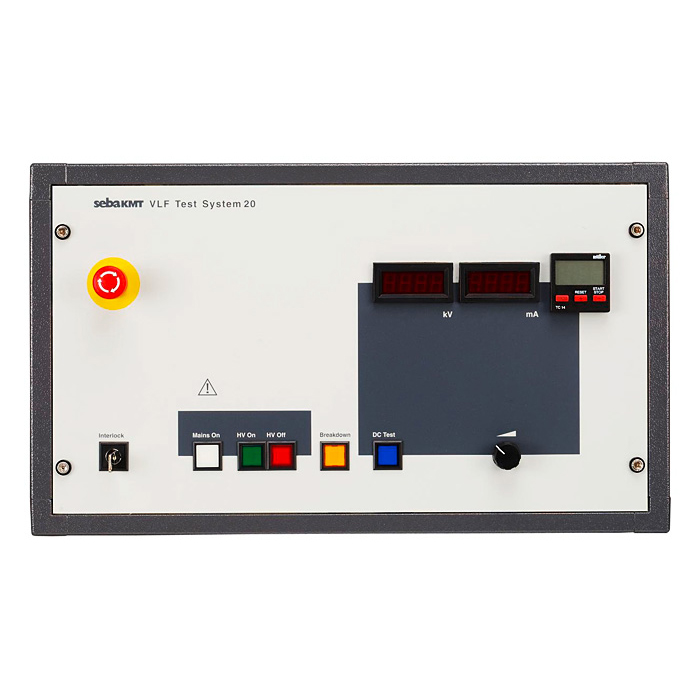

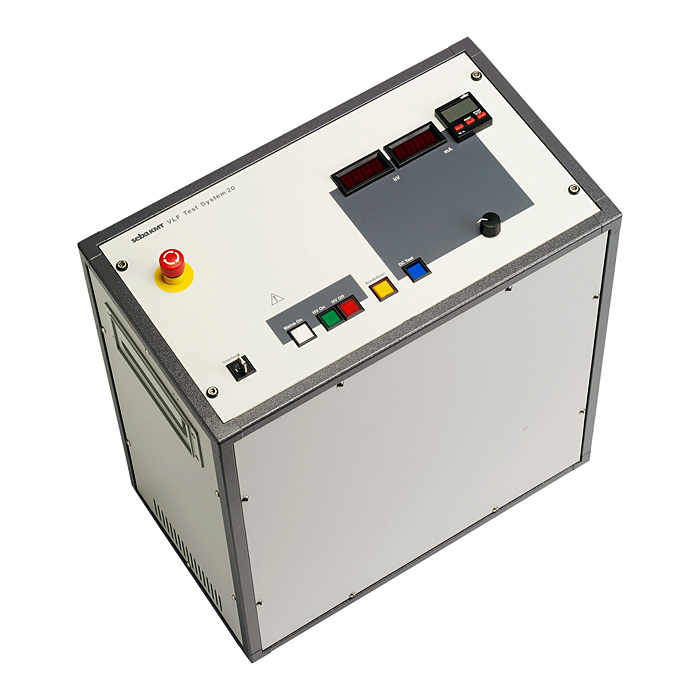

Переносная испытательная система с прямоугольной cos-формой напряжения VLF CR 20

  • Переносная испытательная система с прямоугольной cos-формой напряжения VLF CR 20
  • С весом около 50 кг система VLF 20 кВ является очень мощным, переносным, универсальным прибором для испытания кабелей.
  • Благодаря использованию запатентованного принципа смены полярности в сочетании с повторным применением сохраненной в кабеле энергии эта система имеет по сравнению с другими испытательными методами небольшой вес и небольшое потребление энергии при высокой емкости испытатуемого кабеля.
  • Высокая емкость испытания до 3 μФ позволяет одновременное испытание всех 3 фаз кабеля.
  • Метод рекомендован нормами VDE 0276-620 и 0276-621.
  • Благодаря частоте 0,1 Гц запатентованной SebaKMT прямоугольной косинусной формы напряжения слабые места в кабеле пробиваются лучше и быстрее, чем при использовании других методов.
  • VLF(СНЧ) – самый экономичный метод для испытания PE- и VPE-кабелей. Такие типы кабелей нельзя испытывать постоянным напряжением.
  • Отрегулированное выходное напряжение

Описание

В соответствии с нормативами кабели и муфты после укладки или ремонта должны быть проверены на диэлектрическую прочность. Наша переносная  испытательная система СНЧ 20 кВ может быть использована для испытаний в соответствии с нормами для кабелей класса напряжения до 11 кВ или для повторных испытаний кабелей номинальным напряжением до 16 кВ с испытательной емкостью до 3 мкФ.

Благодаря использованию в передвижной испытательной установки запатентованной SebaKMT косинусно-прямоугольной форму напряжения дефектные места в кабелях с полиэтиленовой, а также с бумажно-маслянной изоляцией быстро элиминиpованы, не подвергая при этом излишней нагрузке кабельную изоляцию.

Скачать проспект

Технические характеристики

Технические данные

Выходное напряжение VLF 0 ... 20 кВeff

Форма напряжения

прямоуг. косинусная

Фронт испыт.напряжения

≈ 5 мс аналог. 50 Гц частоте сети

Частота

0,1 Гц

Выходной ток

12 мА

Диапазон индикации Измерение тока утечки





0 ... 12 мА (как опция)

Разрешение индикация

10 µA

Выходн.напряжение DC-

0 ... 20 кВ

Емкость испыт. кабеля

макс. 3 µФ

Устройство разрядки

встроено, 10 µФ за 3 с

Питание

230 В, 50 Гц, ≈2,5А

120 В, 60Гц, ≈5А



Рабочая температура

- 20…+40°C

Вес

< 50 кг, переносная

Габариты Ш x В x Г

520 x 600 x 300 мм


Переносная испытательная система с прямоугольной cos-формой напряжения VLF CR 20

Характеристики:

:
