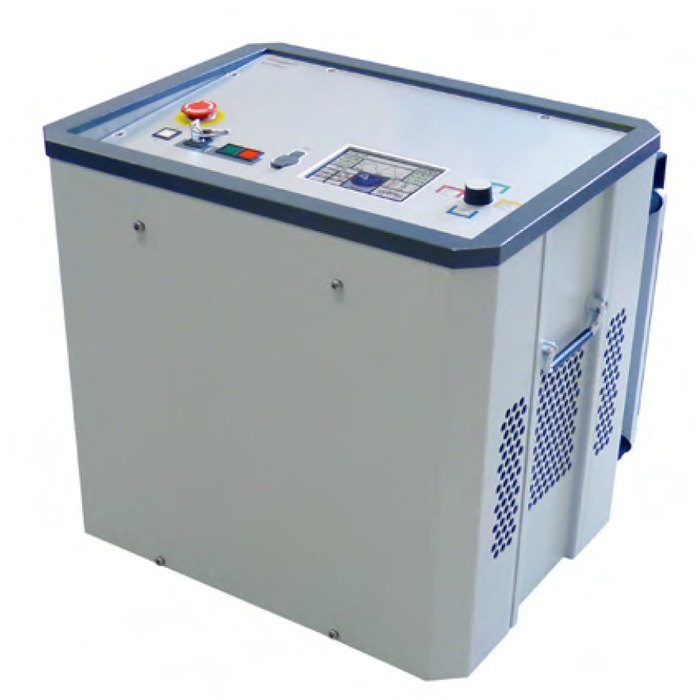

Испытательная система VLF Sinus 62 кВ (TDM 62-P)

Описание

СНЧ Sinus 62 кВ (TDM 62-P) со встроенным измерением tanDelta представляет собой компактную, прочную и переносную систему высоковольтных испытаний и диагностики для кабелей среднего напряжения.

Данная испытательная система является настоящим унисерсалом: кроме испытаний напряжением СНЧ и DC она также может проводить испытания и точную локализацию повреждений наружной оболочки кабеля с СПЭ-изоляцией (в комбинации с зондом
шагового напряжения ESG NT). Кроме того, встроенное опциональное измерение tanDelta предоставляет возможность достоверно определить степень износа изоляции кабелей среднего напряжения. Интеллигентная система СНЧ автоматически регулирует частоту испытания в зависимости от длины кабеля, поэтому даже испытания на кабелях 35 кВ (до 25 км) проводятся просто и надежно.

Управление установкой, даже при измерениях tanDelta, не требует дополнительного компьютера. VLF Sinus 62 кВ (TDM 62-P) снабжена интуитивным управляющим ПО и большой внутренней памятью, с помощью которых все данные автоматически оцениваются и сохраняются. Через USB- порт файлы с измеренными данными при помощи ПО (входит в комплект поставки) легко экспортируются и обрабатываются для составления отчетов. Пользователь может проверить все проведенные измерения сразу или позже (в офисе).

Хорошо продуманный принцип работы в комбинации с простыми визуальными командами сопровождает пользователя в течение всего процесса измерения. Период обучения, даже для расширенной кабельной диагностики, становится минимальным.

Система может применяться также и в качестве источника напряжения для предлагаемого опционально и самого легкого среди доступных на рынке модуля ЧР PDS 62-SIN. Благодаря этому модулю установка может быть расширена до универсальной системы испытаний и диагностики, позволяющей проводить испытания кабеля, диагностику tanDelta и частичных разрядов.

Чемоданы для транспортировки VLF Sinus 62 кВ (TDM 62-P) и PDS 62-SIN доступны опционально и обеспечивают надёжную транспортировку и хранение.


ДОСТОИНСТВА

• Высокая испытательная мощность до 10 мкФ
• Работа в продолжительном режиме
• Интуитивное ПО пользователя с большой внутренней памятью
• Измерение тока утечки в режиме DC- и СНЧ-прямоугольной формы напряжения
• Опционально: встроенное измерение tanDelta с автоматической оценкой согласно нормам IEEE
• Возможность расширения до полноценной испытательно-диагностической системы при использовании детектора ЧР PDS 62-SIN
• Максимальная безопасность использования благодаря автоматической разрядке испытуемого объекта
• Распознавание пробоя и нагрузки (R, C)
• Быстрое, простое протоколирование и актуализация через USB-порт
• Испытание оболочки и точная локализация повреждений наружной оболочки кабеля согласно IEC60229
• Испытание кабеля при одновременном измерении tanDelta и ЧР

КОМПЛЕКТНОСТЬ ПОСТАВКИ

• VLF Sinus 62 кВ (TDM 62-P)
• Прочный высоковольтный соед. кабель длиной 5м или 10м
• Сетевой кабель/кабель заземления 3/5 м
• Прочная сумка для принадлежностей
• USB-флешка для протоколирования
• ПО для составления отчетов
• Руководство по эксплуатации

Скачать проспект

Технические характеристики

Выходное напряжение

СНЧ-Sinus 0 … 44 кВэфф / 0 ... 62 кВпик

Постоянное напряжение ± 0 … 62 кВ

СНЧ-прямоуг.формы 0 … 62 кВ

Погрешность ± 1 %

Разрешение 0,1 кВ

Выходной ток

Выходной ток источника 0 … 40 мА

Погрешность ± 1 %

Разрешение 10 мкA

Диапазон частоты

0,01 Гц ... 0,1 Гц автоматическая регулировка частоты

Мощность

1 мкФ при 0,1 Гц при 44 кВэфф

10 мкФ максимальная тестируемая мощность

Встроенный модуль tanDelta

Частота измерения 0,01 ... 0,1 Гц

Диапазон измерения 10-4...100

Погрешность 10-4

Разрешение 10-5

Испытание наружной оболочки

0 … 5 кВ, 0 … 10 кВ, 0 ... 20 кВ DC

0 … 5 кВ, 0 … 10 кВ, 0 ... 20 кВ DC

Точная локализация повреждений оболочки

тактовая частота 0,5:1; 1:2; 1:3; 1:4 и 1,5:0,5

Безопасность автомат.разрядка объекта испытания

Входное напряжение 100 В … 264 В, 50/60 Гц, 2000 ВA

Рабочий цикл постоянный режим

Внутренняя память для мин. 100 измерений

Габариты (Ш x В x Г) 544 x 520 x 416 мм

Вес 59 кг

Класс защиты IP 21

Рабочая температура - 20 °C … + 55 °C

Температура хранения - 20 °C … + 70 °C
