  • электротехническая лаборатория для испытания и поиска мест повреждений кабельных линий "Русич"
  • Полностью автоматическая система управления;
  • Испытание кабельных линий до 70 кВ DC и до 100 кВ AC;
  • Возможность испытания кабелей с изоляцией из сшитого полиэтилена;
  • Прожиг кабельных линий до 14 кВ;
  • Дожиг кабельных линий до 110 А;
  • Современные "беспрожиговые методы";
  • Акустический генератор до 2000 Дж и до 32кВ;
  • Звуковой генератор до 600 Вт;
  • Современные акустический и звуковой приемники;
  • Автономное питание;
  • Автономный отопитель "Webasto"
Минимальный гарантийный срок - 12 месяцев

Описание

Новая версия ЭТЛ "Русич" - "Русич 2.0."

Модульная, одно-или трехфазная система для испытаний и локализации повреждений силовых кабелей в сетях низкого и среднего напряжения.
Система «Русич» предлагает максимальную возможность варьировать комплектацию. Центральное, удобное управление посредством автоматической панели переключений и подключение отдельных приборов через в/в масляный переключатель.
Панель осуществляет автоматический контроль сетевого питания и системы безопасности лаборатории.
Гибкость системы «Русич» позволяет осуществить согласование параметров, и импульсной энергии для точной локализации, функции прожига и поиска повреждений оболочки с пожеланиями заказчиков.
С помощью системы «Русич» можно осуществлять:
• Высоковольтные испытания объектов переменным напряжением до 100 кВ;
• Высоковольтные испытания объектов постоянным напряжением до 70 кВ;
• Прожиг дефектной изоляции кабелей с последующим дожигом ее;
• Определение расстояния до места повреждения с помощью предварительных методов: рефлектометрический; метод колебательного разряда (связь по току); метод колебательного разряда (связь по напряжению); импульсно-дуговой метод ( метод  стабилизации электрической дуги);
• Поиск мест повреждений кабелей с помощью точных (топографических) методов:  индуктивный,  акустический, метод шагового напряжения;
• Поиск трасс кабельных линий.

СИСТЕМА УПРАВЛЕНИЯ ЭТЛ (NSF-13)

Блок управления NSF-13 с трехфазным высоковольтным переключателем предназначен для автоматического управления блоками Автоматический трехфазный переключатель предназначен для коммутации высоковольтных и низковольтных сигналов с выходов испытательных установок и приборов  к трем фазам испытуемого силового кабеля. После проведения испытаний и измерений все фазы силового кабеля автоматически заземляются.
- выбор режимов высокого напряжения: подача напряжения питания и коммутация высоковольтного выхода испытательной установки 70 кВ DC / 100 кВ AC (режим «Испытания»), подача напряжения питания и коммутация высоковольтного выхода прожигающей установки (режим «Прожиг»), подача напряжения питания и коммутация высоковольтного выхода акустической установки (режим «Акустика»);
-   выбор режимов низкого напряжения:  подача напряжения питания и коммутация  выхода генератора звуковой частоты (режим «Индуктивный»), подача напряжения питания и коммутация  выхода эхо-импульсного рефлектометра (режим «Рефлектометр»), коммутация  входа мегаомметра (режим «Измерение изоляции»);
- выбор подключаемых фаз в режиме «Низковольтные измерения»: возможные варианты подключения L1-оболочка, L2- оболочка, L3 – оболочка, L1-L2, L1-L3, L2–L3

СИСТЕМЫ БЕЗОПАСНОСТИ



• Предохранительный модуль для проверки:
       а) экранирования измеряемого кабеля. Проверка шлейфа
           оболочка кабеля-рабочее заземление-предохранительное
           заземление-заземляющий трос.
       б) потенциала между землей и шасси или измерительным
            оборудованием при напряжении  помех более 35 В.
•   Концевые переключатели на дверях отсека оператора
•   Рубильник видимого разрыва
•   Система сигнальных ламп для индикации состояния
     "Готовность к работе" и "Готовность к включению"
•   Выносной блок световой и звуковой сигнализации при подаче
     высокого напряжения
•   Аварийный выключатель («грибок»)
•   Разрядная штанга
•   Штырь заземления
•   Устройство измерения входного напряжения с индикацией
•   Защита от неправильного подключения
    (при проведении испытаний постоянным напряжением и
    напряжением промышленной частоты 50 Гц)
•   Защита от ошибочного использования кабелей
•   Самодиагностика высоковольтных переключателей
    (определение правильности положения высоковольтных
    переключателей)
•   Контроль за поднятием ножей заземления
•   Защита от импульсных помех

ИЗМЕРИТЕЛЬНЫЕ БЛОКИ

Модуль измерения сопротивления изоляции

Встроенный в общую систему модуль с возможностью измерения изоляции до 2,5 кВ (в соответствии с ПУЭ раздел 1.8.40. п.2 и РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования» п.29.1) непосредственно из отсека оператора.

Модуль высоковольтных испытаний (УИВ-100)

Испытательное напряжение промышленной частоты

100 кВ

Испытательное выпрямленное напряжение

70 кВ

Установившийся ток к.з.

1,2 А

Минимальная емкость нагрузки

0,01 нФ

Макс. емкость нагрузки при Uном

1,9 нФ

Испытательная мощность:
длительный режим
повторно-кратковременный режим

  4,1 кВА
7,8 кВА

Макс. потребляемая мощность

4,4 кВА

Пределы допускаемой относительной погрешности измерения напряжения:



- переменного тока промышленной частоты 50 Гц в диапазоне ±(3,0 -141)В, амплитудное значение

± 0,5 %

- переменного тока промышленной частоты 50 Гц в диапазоне (2,0 - 100)В, среднеквадратическое значение

±1,0 %

- постоянного тока в диапазоне +(3,0 -141) В

±0,5 %

Изоляционная среда испытательного трансформатора

элегаз (SF6)

Изоляционная среда делителя напряжения

элегаз (SF6)




Предназначен для проведения высоковольтных испытаний электрооборудования напряжением до 35 кВ, а также до 10 кВ с бумажно-масляной изоляцией.
Блок обеспечивает плавное регулирование испытательных напряжений во всем рабочем диапазоне.      Электропривод регулятора имеет три скорости изменения напряжения (подъем/снижение).
Измерение высокого напряжения осуществляется емкостным (емкостно-резистивным) делителем напряжения и цифровым вольтметром пульта управления. Текущее значение испытательного напряжения отображается непосредственно в киловольтах.
В трансформаторе и делителе напряжения в качестве изоляционной среды используется элегаз (SF6).

Модуль прожига (БТ-5000)

Блок прожига БТ 5000 предназначен для преобразования нестабильных, средне- и высокоомных дефектов в силовых кабелях до состояния постоянных низкоомных замыканий. Только после прожига дефекта до величины от десятков Ом до единиц кОм можно будет определить его местонахождение. Кроме того, в случае наличия сильных шумов в окрестности кабельного дефекта, затрудняющих определение точного местонахождения дефекта акустическим методом, может возникнуть необходимость в очень низкоомном дефекте для его точной локализации с помощью индуктивного низкочастотного метода. Хороших результатов можно добиться при условии непрерывного регулирования выходного напряжения (как постоянного, так и переменного тока).
Современные индикаторы и сенсорные элементы, объединенные с элементами индикации по стандарту VDE (VDE 0104), упрощают эксплуатацию и обслуживание прибора. Дляиникации напряжения прожига и измерения входного тока в установке имеются цифровые измерители. Напряжение прожига выбирается с помощью 8-позиционного шагового переключателя с одновременной индикацией выбранного положения включением соответствующей контрольной лампочки.

Количество ступеней прожига

6

Ступень прожига 1

50В/110А АС

Максимальное выходное напряжение в режиме холостого хода

14 кВ

Ступень прожига 2

220В/30А АС

Минимальное выходное напряжение в режиме холостого хода

1,2 кВ

Ступень прожига 3

1,2кВ/6А DC

Максимальный ток прожига в режиме короткого замыкания

5,8 А

Ступень прожига 4

4кВ/1,5А DC

Максимальное напряжение дожига в режиме холостого хода

220 В

Ступень прожига 5

8кВ/0,8А DC

Максимальный ток дожига в режиме короткого замыкания

110 А

Ступень прожига 6

14кВ/0,5А DC

Потребляемая мощность

7кВА


Рефлектометрическая система (TFX RU)

Новое техническое решение со значительно улучшенными параметрами, как, например, частота развёртки, ширина и амплитуда импульса обеспечивает большую дальность действия и максимальное разрешение.
Сенсорный экран позволяет более просто и быстро осуществлять управление, особенно при вводе подробной информации, например, в меню протоколирования.
Технология триггер ΔU всегда гарантирует наиболее подходящий момент срабатывания триггера.
Функция АРМ-слайд с 15 изображениями при подаче одного AРM- импульса позволяет выбирать наилучшее изображение, что оказывает значительную помощь при измерениях на длинных и влажных кабелях.
Функция «ДиапазонПРО» позволяет осуществлять подходящее усиление в зависимости от расстояния и, благодаря этому, отображает сигналы, полученные на длинных расстояниях, с такой же амплитудой, что и вблизи.
USB-интерфейс позволяет передавать данные при помощи USB-флешки в формате PDF, в виде набора данных для банка данных программного обеспечения Winkis или непосредственно на принтер.
Режимы работы: Симметричная/асимметричная рефлектометрия; Разностное измерение/сравнение; Все методы стабилизации электрической дуги; Метод колебательного разряда по току; Метод колебательного разряда по напряжению; Локализация заплывающих повреждений; Прожиг электрической дугой; Поиск заплывающих повреждений

Диапазон измерений

до 160 км при v/2 = 80 м/мкс

Ширина импульса

20 нс … 10 мкс

Амплитуда импульса

5 … 50 В

Разрешение

0,1 м @ v/2 80 м/мкс, 1,0 см @ v/2 < 40 м/мкс

Частота дискретизации

до 400 MГц (настоящая частота выборки)

Усиление

- 37 … +37 дБ

Скорость распространения импульса

V/2 10 … 149,9 м/мкс

Динамический диапазон

> 80 дБ

Полное выходное сопротивление

50 Ом

Диэлектрическая прочность

> 400 В

Мертвая зона

отсутствует

Память

4 GB mSATA для программы и данных



Модуль акустики (SWG-2000 RU)



Максимальное выходное напряжение по ступеням:

   первая ступень

8 кВ

   вторая ступень

16 кВ

   третья ступень

32 кВ

Максимальная энергия импульса разряда на любой ступени

2000 Дж

Режимы работы:

   ручной

+

   с интервалом следования импульсов разряда

3,6 с

 Время непрерывной работы

2 ч

Максимальная потребляемая мощность, не более

3,5 кВА



Акустический приемник (DigiPhone Plus)

Прибор DigiPHONE Plus является приемником ударных импульсов для акустической и электромагнитной точной локализации кабельных повреждений. Благодаря двум новым, комбинируемым технологиям для подавления посторонних шумов, обеспечивает максимальную, отличную акустику, пропускающую только звуки пробоя в месте повреждения.
Особенности: BNR – подавление посторонних шумов; APM – автоматическое отключение микрофона; Светлый, яркий цветной дисплей; Tрассировка со стрелками Влево-Вправо; „Компас“ для индикации направления к повреждению;  Ограничение громкости в наушниках

Модуль стабилизации электрической дуги (LSG-300 RU)

Предварительное обнаружение дефекта кабеля можно проводить при помощи образованной в месте дефекта электрической дуги без использования прожига, так как во время стабилизации электрической дуги можно использовать обычный эхо-импульсный метод измерения.
Через стабилизатор электрической дуги LSG 300 RU энергия генератора ударных волн направляется в неисправный кабель, где в месте неисправности возникает электрическая дуга. В это время LSG 300 RU посылает запускающий сигнал на подключенный к схеме рефлектометр инициируя, тем самым, в рефлектометре процесс измерения. Через высоковольтный разделительный фильтр "F" на рефлектометр проходит как запускающий импульс, так и отраженный от места неисправности, В рефлектометре он запоминается в регистраторе переходных процессов. При сравнении с предварительно записанной эхограммой неисправной жилы место неисправности проявляется очень отчетливо, и далее как обычно, может быть измерено на стабильной картине.

Генератор звуковых частот (FLG-600-4 RU)

Имеет выходную мощность 600 Вт и частоты 0.491 – 0.982 – 1.45 и 9.82 кГц.
Генератор может использоваться как отдельно, так и в составе электротехнической лаборатории и применяется для поиска повреждений кабелей. Два больших аналоговых цветных 50-и сегментных ЖК индикатора используются для индикации выходного тока и для оптимального согласования (от 0.5 до 1.000 Ом) с кабелем.

Частоты

491 -  982 -1450 - 9820 Гц Кварцованные частоты, непрерывный или импульсный сигнал

Выходная мощность

600 Вт

Питание

220 В, 50Гц

Согласование

11-ти позиционный  переключатель, 0,5-1000 Ом

Индикатор 1

согласование

Индикатор 2

мощность




Приемник (vLoc)


• Прочный пластмассовый корпус, усиленный      углеродным волокном
• Класс защиты IP 54 для применения при любых погодных условиях
•  Цветной дисплей и полностью русифицированное меню
•  Разные режимы локализации с ориентированием по компасу
•  Большое количество частот (свыше 70)
•  Измерение глубины/силы тока при нажатии на кнопку или постоянно (в футах или метрах)
• Обычные и модулированные аудио режимы (можно выбирать отдельно для режимов работы ток, радио и активный)
•  Направление сигнала для лучшей идентификации трассы
•  Аккумуляторы и щелочные батареи

Диапазон частот

Пассивный ток, Radio, KKS 92-200 кГц, SD и SiS -частоты

Вес

2,1 кг

Измерение глубины

до 10 м

Время непрерывной работы

около 40 часов


Опционально:
•   А-рамка для поиска повреждений
•   Миниантенна для выбора кабеля из пучка


Дополнительно ЭТЛ можно дооснастить


•  Автономный бензо/дизель генератор
•  Кондиционер
•   Автономный отопитель типа Webasto
•   Установка СНЧ 0,1 Гц от 20 до 60 кВ для испытаний кабелей с СПЭ изоляцией
•   Прибор для испытания и поиска места повреждения кабеля с СПЭ изоляцией до 10 кВ
•   Установка для диагностики кабелей (определение уровня ЧР и Tan D)
•   Любое дополнительное оборудование по требованию заказчика

Скачать проспект 1


#BXIFRAME_0#

Технические характеристики

Основное оборудование системы «Русич»

Тип

1. Система управления ЭТЛ



 Блок управления NSF-13 с трехфазным высоковольтным переключателем предназначен для автоматического управления блоками электротехнической лаборатории «Русич».    Автоматический трехфазный переключатель предназначен для коммутации высоковольтных и низковольтных сигналов с выходов испытательных установок и приборов  к трем фазам испытуемого силового кабеля. После проведения испытаний и измерений все фазы силового кабеля автоматически заземляются.

 -выбор режимов высокого напряжения: подача напряжения питания и коммутация высоковольтного выхода испытательной установки 70 кВ DC/ 100 кВ AC (режим «Испытания»), подача напряжения питания и коммутация высоковольтного выхода прожигающей установки (режим «Прожиг»), подача напряжения питания и коммутация высоковольтного выхода акустической установки (режим «Акустика»);

-выбор режимов низкого напряжения:  подача напряжения питания и коммутация  выхода генератора звуковой частоты (режим «Индуктивный»), подача напряжения питания и коммутация  выхода эхо-импульсного рефлектометра (режим «Рефлектометр»), коммутация  входа мегаомметра (режим «Измерение изоляции»);

- выбор подключаемых фаз в режиме «Низковольтные измерения»: возможные варианты подключения L1-оболочка, L2- оболочка, L3 – оболочка, L1-L2, L1-L3, L2–L3

NSF 13

2. Системы безопасности



- Предохранительный модуль для проверки:

а) экранирования измеряемого кабеля. Проверка шлейфа оболочка кабеля - рабочее заземление-предохранительное заземление-заземляющий трос.

б) потенциала между землей и шасси или измерительным оборудованием при напряжении  помех более 35 В.

- Концевые переключатели на дверях отсека оператора

- Рубильник видимого разрыва

- Система сигнальных ламп для индикации состояния "Готовность к работе" и "Готовность к включению"

- Выносной блок световой и звуковой сигнализации при подаче высокого напряжения

- Аварийный выключатель («грибок»)

- Разрядная штанга

- Штырь заземления

- Устройство измерения входного напряжения с индикацией

- Защита от неправильного подключения (при проведении испытаний постоянным напряжением и напряжением промышленной частоты 50 Гц)

- Защита от ошибочного использования кабелей

- Самодиагностика высоковольтных переключателей (определение правильности положения высоковольтных переключателей)

- Контроль за поднятием ножей заземления

- Защита от импульсных помех

   Конструктивно фургон лаборатории разделен перегородкой из органического стекла на два отсека: спереди по ходу движения – отсек оператора, сзади – отсек высоковольтного оборудования. Задний отсек снабжен предупредительными табличками. На задних дверях расположены концевые выключатели, которые блокируют подачу высокого напряжения при открытых дверях.  Открывание любой из задних дверей вызывает автоматическое отключение всех высоковольтных приборов, а также разрядку электрооборудования и присоединенного испытуемого кабеля.

   Лаборатория снабжена блокировками для защиты обслуживающего персонала от поражения электрическим током. В отсеке оператора  расположен рубильник видимого разрыва сети, а также аварийный выключатель (« грибок »), при помощи которого отключается высокое напряжение при возникновении нештатной ситуации.

     Кроме того, лаборатория снабжена модулем безопасности, который контролирует в процессе работы сопротивление петли «оболочка кабеля - рабочая земля» Fom (в случае, если R<6 Ом, высокое напряжение отключается), величину сопротивления защитного, величину потенциала между шасси автомобиля и заземлением FU (в случае, если разность потенциалов U>35 В, высокое напряжение отключается). Для реализации этих функций в состав лаборатории входит кабельный барабан с кабелем вспомогательного заземления и штырем, необходимый для измерения потенциала «земли», и кабельный барабан с кабелем  защитного заземления , необходимый для заземления корпуса лаборатории.       Потенциал лаборатории (автомобиля) относительно земли контролируется во время работы оборудования. При возникновении опасных для касания напряжений электрическое оборудование отключается, либо предотвращается его включение.

      Рабочее и защитное заземление в лаборатории выполнены по отдельности, чтобы избежать увеличения потенциала измерительного комплекса. Функции рабочего и защитного заземлений контролируются путем измерения методом шлейфа. При превышении определённого уровня происходит отключение или блокируется включение лаборатории.

     За счет вспомогательного заземления контролируется контакт защитного заземления с землей. При отсутствии контакта с землей происходит отключение лаборатории.

     После проведения работ существует вероятность наличия опасных напряжений на токопроводящих элементах высоковольтного отсека. Поэтому в заднем отсеке размещена разрядная штанга.  После открывания задних дверей, несмотря на видимое заземление, следует с ее помощью ощупать высоковольтные токопроводящие части, если предстоит их касаться.

СБ

3. Измерительные приборы



3.1. Рефлектометр



Новое техническое решение со значительно улучшенными параметрами, как, например, частота развёртки, ширина и амплитуда импульса обеспечивает большую дальность действия и максимальное разрешение.

Сенсорный экран позволяет более просто и быстро осуществлять управление, особенно при вводе подробной информации, например, в меню протоколирования.

Технология триггер ΔU всегда гарантирует наиболее подходящий момент срабатывания триггера.

Функция АРМ-слайд с 15 изображениями при подаче одного AРM- импульса позволяет выбирать наилучшее изображение, что оказывает значительную помощь при измерениях на длинных и влажных кабелях.

Функция «ДиапазонПРО» позволяет осуществлять подходящее усиление в зависимости от расстояния и, благодаря этому, отображает сигналы, полученные на длинных расстояниях, с такой же амплитудой, что и вблизи.

USB-интерфейс позволяет передавать данные при помощи USB-флешки в формате PDF, в виде набора данных для банка данных программного обеспечения Winkis или непосредственно на принтер.

Диапазон измерений

до 160 км при v/2 = 80 м/мкс

Ширина импульса

20 нс … 10 мкс

Амплитуда импульса

5 … 50 В

Разрешение

0,1 м @ v/2 80 м/мкс, 1,0 см @ v/2 < 40 м/мкс

Частота дискретизации

до 400 MГц (настоящая частота выборки)

Усиление

- 37 … +37 дБ

Скорость распространения импульса

V/2 10 … 149,9 м/мкс

Динамический диапазон

> 80 дБ

Полное выходное сопротивление

50 Ом

Мертвая зона отсутствует

Диэлектрическая прочность

> 400 В

Режимы работы

- Симметричная/ асимметричная рефлектометрия

- Разностное измерение/сравнение

- Все методы стабилизации электрической дуги

- Методы развязки по току

- Метод блуждающей волны

- Локализация заплывающих повреждений

- Прожиг электрической

дугой

- Поиск заплывающих повреждений

Память

4 GB mSATA для программы и данных

TFX RU

3.2.  Модуль измерения сопротивления изоляции



Встроенный в общую систему модуль с возможностью измерения изоляции до 2,5 кВ непосредственно из отсека оператора.



3.3. Испытательная установка



ЭТЛ 35к предназначена для проведения высоковольтных испытаний электрооборудования напряжением до 35 кВ, а также для испытания силовых кабельных линий класса до 10 кВ с бумажно-масляной изоляцией.

   Блок обеспечивает плавное регулирование испытательных напряжений во всем рабочем диапазоне. Электропривод регулятора имеет три скорости изменения напряжения (подъем/снижение).

   Измерение высокого напряжения осуществляется емкостным (емкостно-резистивным) делителем напряжения и цифровым вольтметром пульта управления. Текущее значение испытательного напряжения отображается непосредственно в киловольтах.

   В трансформаторе и делителе напряжения в качестве изоляционной среды используется элегаз (SF6).



Испытательное напряжение промышленной частоты

100 кВ

Испытательное выпрямленное напряжение

70 кВ

Установившийся ток к.з.

1,2 А

Минимальная емкость нагрузки

0,01 нФ

Макс. емкость нагрузки при Uном

1,9 нФ

Испытательная мощность:

длительный режим

повторно-кратковременный режим



4,1 кВА

7,8 кВА

Макс. потребляемая мощность

4,4 кВА

Пределы допускаемой относительной погрешности измерения напряжения:



- переменного тока промышленной частоты 50 Гц в диапазоне ±(3,0 -141)В, амплитудное значение

± 0,5 %

- переменного тока промышленной частоты 50 Гц в диапазоне (2,0 - 100)В, среднеквадратическое значение

±1,0 %

- постоянного тока в диапазоне +(3,0 -141) В

±0,5 %

Изоляционная среда испытательного трансформатора

элегаз (SF6)

Изоляционная среда делителя напряжения

элегаз (SF6)

УИВ 100

3.4. Прожиговая установка



Блок прожига БТ 5000 предназначен для преобразования нестабильных, средне- и высокоомных дефектов в силовых кабелях до состояния постоянных низкоомных замыканий. Только после прожига дефекта до величины от десятков Ом до единиц кОм можно будет определить его местонахождение. Кроме того, в случае наличия сильных шумов в окрестности кабельного дефекта, затрудняющих определение точного местонахождения дефекта акустическим методом, может возникнуть необходимость в очень низкоомном дефекте для его точной локализации с помощью индуктивного низкочастотного метода. Хороших результатов можно добиться при условии непрерывного регулирования выходного напряжения (как постоянного, так и переменного тока).

   Современные индикаторы и сенсорные элементы, объединенные с элементами индикации по стандарту VDE (VDE 0104), упрощают эксплуатацию и обслуживание прибора. Для индикации напряжения прожига и измерения входного тока в установке имеются цифровые измерители. Напряжение прожига выбирается с помощью 8-позиционного шагового переключателя с одновременной индикацией выбранного положения включением соответствующей контрольной лампочки.



Количество ступеней прожига



6

Максимальное выходное напряжение в режиме холостого хода

14 кВ

Минимальное выходное напряжение в режиме холостого хода

1,2 кВ

Максимальный ток прожига в режиме короткого замыкания

5,8 А

Максимальное напряжение дожига в режиме холостого хода

220 В

Максимальный ток дожига в режиме короткого замыкания

110 А

Ступень прожига 1

50В/110А АС

Ступень прожига 2

220В/30А АС

Ступень прожига 3

1,2кВ/6А DC

Ступень прожига 4

4кВ/1,5А DC

Ступень прожига 5

8кВ/0,8А DC

Ступень прожига 6

14кВ/0,5А DC

Потребляемая мощность

7кВА

БТ 5000

3.5. Генератор ударных волн



Генератор ударных волн для локации повреждений методом звукового поля. Энергия: 2000 Дж при 0/8/16/32 кВ.

SWG 2000

3.6. Генератор звуковых частот



Выходная мощность: 600 Вт

FLG 600  RU

Выходные частоты: 491 Гц/ 982 Гц/ 8440 Гц/9820 Гц (стандарт)

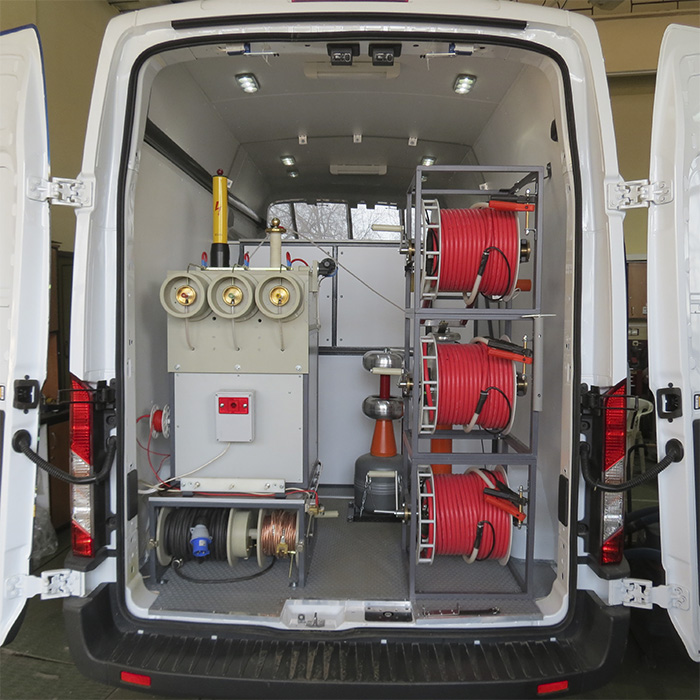

электротехническая лаборатория для испытания и поиска мест повреждений кабельных линий "Русич"

Характеристики:

:
