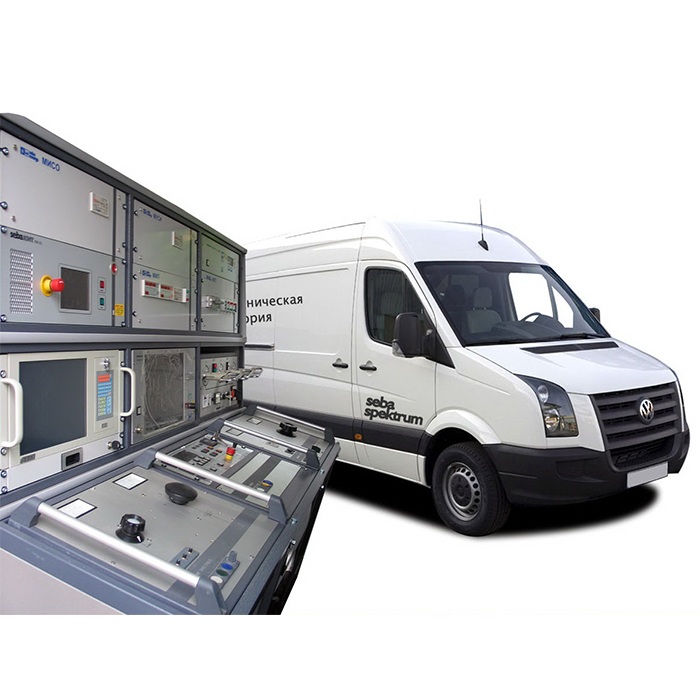

Универсальная трехфазная лаборатория для испытаний кабельных линий и электротехнического оборудования подстанций.

Лаборатория предназначена для испытания кабелей с рабочим напряжением до 10 кВ, нахождения мест повреждения изоляции и определения трассы кабеля, а также испытания электротехнического оборудования подстанций повышенным выпрямленным напряжением и повышенным напряжением промышленной частоты.

Описание

Лаборатория позволяет решать следующие задачи:

  • Испытание изоляции кабелей и электротехнического оборудования подстанций повышенным выпрямленным напряжением;
  • Испытание изоляции электротехнического оборудования подстанций повышенным напряжением промышленной частоты;
  • Определение мест повреждений кабеля методами:
  • прожига изоляции;
  • индуктивным;
  • акустическим;
  • рефлектометрии (TDR-метод);
  • отражения от электрической дуги (ARM-метод);
  • волновым методом, использующим связь по напряжению (Decay-метод);
  • волновым методом, использующим связь по току (1СЕ-метод);
  • Определение трассы и глубины залегания кабелей;
  • Выбор кабеля и выбор фазы кабеля;
  • Контроль сопротивления изоляции кабелей;
  • Измерение параметров изоляции оборудования (тангенса угла диэлектрических потерь, сопротивления изоляции и коэффициента абсорбции);
  • Измерение сопротивления контактов оборудования и сопротивления обмоток трансформаторов;
  • Измерение потерь холостого хода силовых трансформаторов;
  • Измерение сопротивлений короткого замыкания силовых трансформаторов.

Электроизмерительная лаборатория может быть дополнена оборудованием для испытаний кабеля с изоляцией из СПЭ, диагностики силовых кабелей по сигналам ЧР.

Более чем 50-летний опыт производства и эксплуатации лабораторий для контроля силовых кабелей, а также существенно положительные результаты, полученные группой СЕБА при разработке третьего поколения лаборатории явились предпосылкой для создания универсальной трехфазной лаборатории «АСТРА-3» (далее - лаборатория), совмещающей в себе как возможности поиска, проведения испытаний и определения мест повреждения трехфазных кабелей среднего напряжения, так и расширенные возможности измерения параметров трансформаторов и распределительных устройств. По совокупности функциональных и технических параметров новая универсальная комплексная лаборатория превосходит известные зарубежные и отечественные аналоги.

Управление всей системой измерений электрических параметров осуществляется из отсека оператора с помощью промышленного компьютера с сенсорным экраном и специального программного обеспечения, разработанного на предприятиях группы СЕБА на базе современных SCADA-технологий (Supersisory Control And Data Acquisition - диспетчерское управление и сбор данных).

Применение CEBA-SCADA-технологий объединило методики измерения и измерительные приборы, используемые в лаборатории, в единый информационно-измерительный комплекс, что позволило достичь высокого уровня автоматизации в решении задач управления, измерения параметров, сбора, обработки, передачи, хранения и отображения информации.

Разработанная CEBA-SCADA-система обеспечила:

  • полное управление всем измерительным комплексом;
  • дружественный интуитивно-понятный интерфейс управления;
  • наглядность представляемой на экране информации;
  • возможность интерактивного диалога с измерительной системой;
  • удобство пользования встроенной библиотекой нормативно-технической документации, «подсказками» и справочной системой;
  • высокую эффективность взаимодействия оператора с системой;
  • исключение критических ошибок оператора при управлении лабораторией;
  • автоматическое запоминание, хранение и анализ результатов измерений, а также инженерную обработку данных и распечатку протоколов;
  • возможность проведения анализа неисправностей путем сравнения результатов измерений параметров, полученных в течение всего времени эксплуатации кабельной линии, трансформатора или другого электротехнического оборудования и хранимых в базе данных управляющего компьютера лаборатории.

Применение современной приборной базы, включающей в себя ряд «know-how» решений, совместно со специально разработанными интерфейсами явилось определяющим фактором для автоматизации измерений и снижения массы и габаритных размеров узлов лаборатории для выполнения следующих работ:

  • проведения испытаний оборудования повышенным напряжением промышленной частоты 100 кВ при токе 60 тА (6 кВА) и, при необходимости, 200 тА (20 кВА);
  • проведения испытаний кабелей с бумажно-масляной изоляцией с рабочим напряжением 6...35 кВ;
  • измерения параметров больших, до V111-го габарита, трансформаторов, имеющих индуктивности обмоток до 1 500 Гн, при токах измерений до 50А DC и 30А АС;
  • быстрого автоматического размагничивания испытываемого трансформатора;
  • автоматического выбора режима энергообеспечения лаборатории, как от однофазной сети 220 В, так и от трёхфазных сетей 3x380 В и 3x220 В.

Проведение измерений параметров осуществляется при однократном подсоединении измерительных кабелей к объекту измерения (кабельной линии или трансформатору). При этом выбор необходимых схем измерений и их «сборка» осуществляется автоматически по команде оператора из отсека управления передвижной электротехнической лаборатории без необходимости переключений на кабельной линии или многократного подъёма на трансформатор. Указанная функция позволила:

  • сократить общее время измерений;
  • уменьшить трудоёмкость процесса;
  • повысить безопасность работы;
  • исключить возможные ошибки при монтаже схем.

Кроме того, применяемая в лаборатории конфигурация измерительного комплекса обеспечивает следующие преимущества:

  • сокращаются затраты на приобретение лаборатории;
  • сокращаются затраты и время на обучение персонала;
  • сокращаются затраты на техническое обслуживание и ремонт;
  • увеличивается коэффициент использования оборудования;
  • увеличиваются коэффициент загрузки и эффективность работы персонала.


Скачать проспект

Технические характеристики

Наименование параметра

Значение

Испытания и поиск дефектов кабелей

Высоковольтные испытания

Номинальное напряжение постоянного тока, кВ

0 ...70

Номинальное напряжение тока промышленной частоты, кВ

0...105

Номинально допустимый ток при Uном., мА

50

Ток короткого замыкания. мА

100

Мощность на выходе, кВА

5

Контроль сопротивления изоляции

Измерительное напряжение, В

500,1000,2500

Диапазон измерений, ГОм

0,0001. .125

Прожигание кабелей

Ступень 1, напряжение переменного тока Uмакс., В/ток Iмакс, А

60/110

Ступень 2, напряжение переменного тока Uмакс.. В/ток Iмакс. А

220/30

Ступень 3, напряжение постоянного тока Uмаке., кВ/ток Iмакс, А

1,5/6

Ступень 4, напряжение постоянного тока Uмакс., кВ/ток Iмакс, А

4/1,5

Ступень 5, напряжение постоянного тока Uмакс., кВ/ток  Iмакс, А

8/0,8

Ступень 6, напряжение постоянного тока Uмакс., кВ/ток Iмакс, А

14/0,5

Мощность на выходе, кВА

7

Определение расстояния до места повреждения кабеля методом рефлектометрии

Диапазон измерения, м

0...20 000

Длительность импульса при V/2=80 м/нс, мкс

0,07. .4

Амплитуда импульса, переключаемая, В

6/14

Скорость прохождения сигнала V/2, регулируемая, м/мкс

50...150

Разрешение по горизонтали при максимальном растяжении



эхограммы или минимальном диапазоне измерения, мм

350

Определение расстояния до места заплывающих повреждений

Время стабилизации электрической дуги, мс

20

Максимальное напряжение внутр. / внешнего импульсного

2/32

источника, кВ



Определение расстояния до места повреждения кабеля акустическим методом

Напряжение импульса. кВ:

0...8; 0...16; 0...32

Мощность импульса максимальная. Вт/ с

1750 (опц 3500)

Последовательность импульсов, с

1,5 - 3-6

Потребляемая мощность, кВА

1.2

Определение расстояния до места повреждения кабеля индуктивным методом

Выходная частота, Гц

491 - 982 - 8440

Выходная мощность, Вт

200

Согласование импеданса, автоматическое, Ом

0,5.. .1024

Испытания трансформаторов

Измерение сопротивления изоляции и коэффициента абсорбции

Измерительное напряжение, В

100, 1000,2500

Диапазон измерений

100 кОм... 10 ТОм

Погрешность измерения сопротивления изоляции

±2% от диапазона измерения

Таймер, мин

0...90

Измерение тангенса угла диэлектрических потерь изоляции обмоток и выводов

Испытательное напряжение, кВ

0...12

Испытательный ток (12 кВ), мА

Макс. 87(непрерывно)/ Макс. 167 (кратковр.)

Диапазон измерения тангенса угла диэлектрических потерь tan δ Емкость, пФ

0.100% (максимальное разрешение 0,01 %) 1...1100 (разрешение в нижнем диапазоне 0,01 пФ)

Измерение омического сопротивления обмоток

Испытательное напряжение DC, В

50

Испытательный ток, А

50

Диапазон измерения сопротивления, Ом

0,0001...10

Погрешность, %

±0,02

Измерение потерь трансформатора (параметры холостого хода и короткого замыкания)

Диапазон измеряемого напряжения, В

0,001...640

Диапазон измеряемого тока, А

0,0001... 50

Диапазон измеряемой мощности

0,32 мВт...32 кВт

Частота, Гц

40…60

Сбор, архивация и анализ информации

Базовая операционная система

Windows ХР

Базовая СУБД

Excel 97

Интерфейсэ передачи данных

RS 232, USB Flash

Система питания

Напряжение питания, В

220/380
