Индуктивно-емкостной детектор частичных разрядов TE PDS

Описание

TE PDS имеет индуктивный и емкостный датчик и благодаря этому подходит для контроля качества различного золированного электрического оборудования. Измерительный прибор в основном используется для того, чтобы проконтролировать качество монтажа заново инсталлированных изолированных и концевых муфт кабеля на предмет отсутствия ЧР.

Детектор TE PDS используется исключительно на изолированном высоковольтном борудовании. Обнаружение возможных слабых мест происходит при помощи емкостного датчика путем регистрации изменений  лектромагнитного поля, вызванных ЧР. Интенсивность измерительного сигнала в пико-кулонах уменьшается с увеличением расстояния от повреждения и отображается в преобразованном виде в дБ. Такое изменение уровня сигнала используется для точной локализации. TE PDS можно также использовать на экранированных муфтах, если экран с обеих сторон муфты заземлен. Для этого используется встроенный индуктивный датчик.

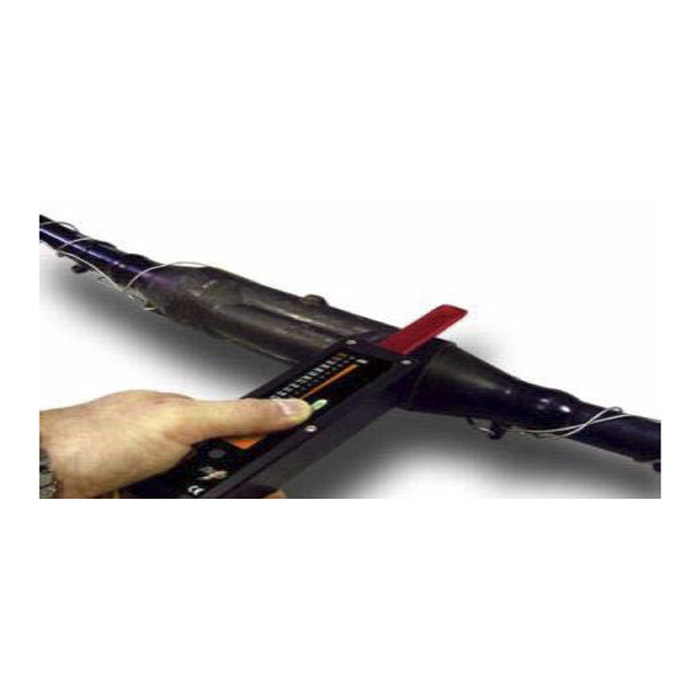

Для точной локализации овреждения с ЧР прослеживается характеристика интенсивности вдоль муфты, при подъеме индикации место повреждения ЧР будет находиться совсем рядом с PDS. Импульсы ЧР на повреждениях регистрируются и обрабатываются детектором PDS благодаря интегрированным УВЧ датчикам в частотном диапазоне 100 MГц. При этом на практике, чем
выше уровень, тем убедительнее локализация и количественная оценка повреждений, дополненная акустической ндикацией измерительных сигналов.

Скачать проспект

Технические характеристики

Диапазон измерений	100 пК – 25000 пК
Индикация уровня СИД	6 дБ – 48 дБ
Диапазон частот	30 МГц  - 200 МГц
Непрерыв. работа	ок. 30 час.
Питание	4 х Alkaline LR6
