Система интегральной кабельной диагностики TAN DELTA
- Очень высокая точность измерений
- Коррекция тока утечки для точных измерений
- Независим от многократных заземлений
- Простое управление
Описание

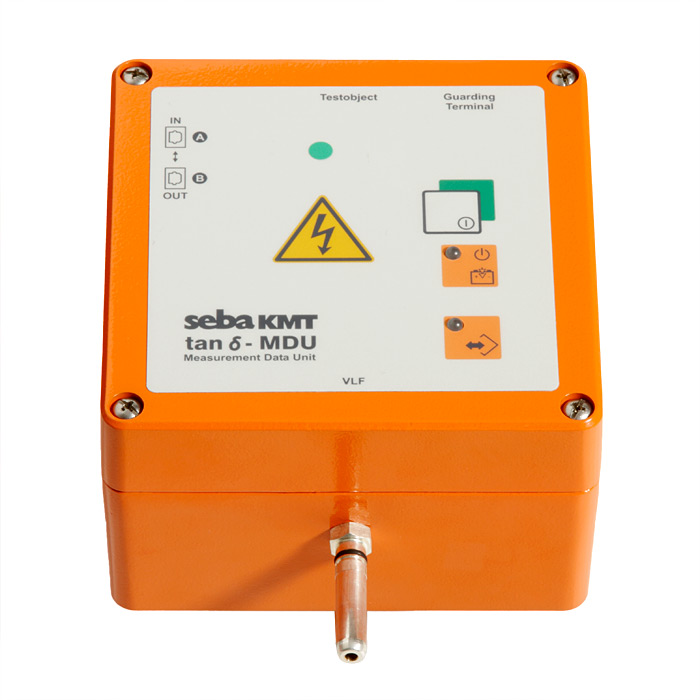

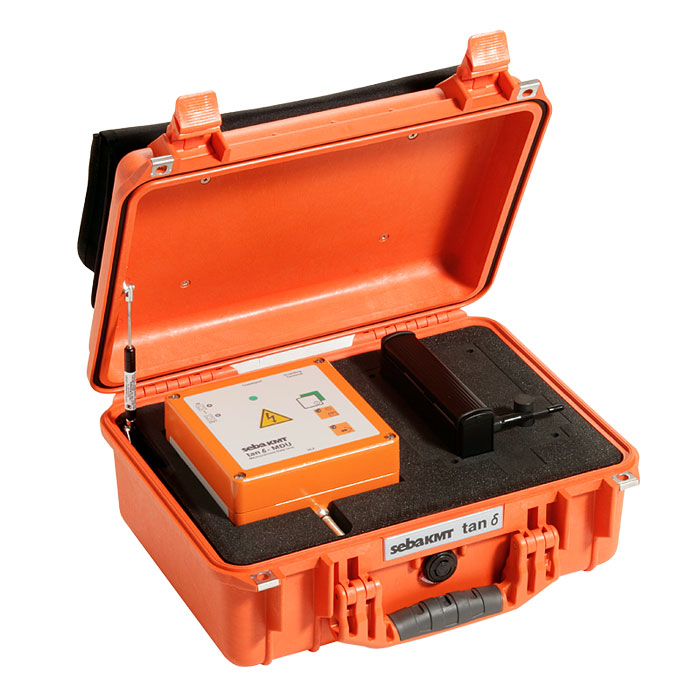

Система интегральной диагностики кабелейИзмерительная приставка Tan Delta позволяет определить точное состояние кабельной линии. Интегральные эффекты старения, как, например, уровень влажности или „Water Treeing“ могут быть легко обнаружены и оценены, что делает измерительную приставку Tan Delta идеальным инструментом для контроля за состоянием кабельных линий.
Измерительная приставка Tan Delta может использоваться как отдельная система в комбинации с портативной установкой СНЧ Синус производства SebaKMT или в комбинации с испытательной системой СНЧ Синус, интегрированной в лабораторию электротехнических измерений.
Система достигает своей очень высокой точности благодаря тому, что измерения проводятся прямо на высоковольтном потенциале и измерительная головка может располагаться очень близко к испытуемому объекту.
Скачать проспектТехнические характеристики
|
Технические данные |
|
|
Диапазон измерений tan δ |
|
|
Диапазон измерений |
1 x 10-4 ... 1 x 100 |
|
Точность измерений |
1 x 10-4 |
|
Разрешение |
1 x 10-5 |
|
Частота |
0,01 Гц ... 10 Гц |
|
Испытательная емкость |
2 нФ ... 3 мкФ соответствует 10 м ... 15 км кабеля с VPE-изоляцией |
|
Диапазон измерений тока |
|
|
Измерительный модуль (MDU) |
1 мкА ... 25 мА |
|
Токосъемный модуль (TCU) |
1 мкА ... 1 мА |
|
Сопротивление изоляции |
|
|
Диапазон измерений |
1 MΩ ... 10 TΩ |
|
Питание |
|
|
Измерительный модуль/ токосъемный модуль |
Питание от батарей |
|
Блок зарядки |
90 В ... 240 В, 50/60 Гц AC (через сетевой кабель) или 12 В DC |
|
Продолжительность работы |
|
|
Измерительный модуль (MDU) |
16 ч (при работе с TCU) 32 ч (при работе без TCU) |
|
Токосъемный модуль (TCU) |
24 ч |
|
Время зарядки |
3,5 ч |
|
Рабочая температура |
-25 °C ... +55 °C |
|
Температура хранения |
-40 °C ... +70 °C |
|
Вес |
|
|
Система (MDU + TCU)с чемоданом, штативом, кабелями и принадлежностями |
12,25 кг |
|
Размеры |
|
|
Чемодан для системы |
400 x 170 x 330 mm |
