Анализатор для контроля КРУ с газовой изоляцией (КРУЭ) GISmonitor

Описание

Портативный переносной анализатор «GISmonitor» предназначен для измерений частичных разрядов (ЧР), возникающих в комплексных распределительных устройствах с газовой изоляцией (КРУЭ) в результате: скачкообразных изменений условий эксплуатации, влияния плавающих потенциалов, растрескивания изоляции или распорных деталей (прокладочных колец, втулок и т.п.), а также других видов деградации системы изоляции. Анализатор позволяет собрать данные о ЧР в реальном режиме времени одновременно по нескольким каналам (до восьми каналов).  Любой ультравысокий (УВЧ) сигнал может быть обнаружен и оцифрован в течение микросекунд. Для устранения искажений результатов измерений, вызванных воздействием возмущающих сигналов, анализатор может быть подключен к антенне для измерения шумов, которая обеспечивает стробирование (селектирование) сигнала.

Принцип измерений

Метод измерения частичных разрядов может быть легко применен для контроля состояния КРУ с газовой изоляцией, при этом не требуется прерывать процесс эксплуатации. Подобные измерения, выполняемые в реальном масштабе времени, помогают идентифицировать внутренние неоднородности системы изоляции, которые в дальнейшем могут привести к отказам и повреждению системы. Из-за диэлектрических свойств изолирующего газа SF6 активность частичных разрядов в КРУЭ попадает в частотную полосу существенно выше 2 ГГц. При этом механические характеристики элементов КРУЭ не позволяют распространиться данному сигналу на расстояние больше пары метров. Таким образом, отслеживание частичных разрядов возникающих в КРУЭ прекрасно реализуется в УВЧ диапазоне.

Датчики

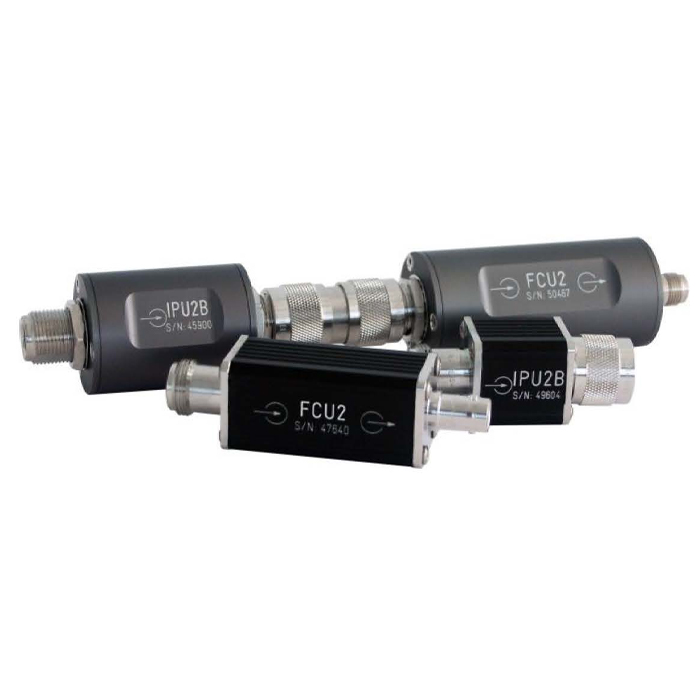

Анализатор «GISmonitor» спроектирован таким образом, чтобы обеспечить возможность работы со всеми имеющимися в настоящее время датчиками обычно используемыми для контроля ЧР в КРУЭ. Сюда входят как встраиваемые, так и внешние усовершенствованные УВЧ - датчики. Специальный блок защиты входа (IPU2), блокирующий сильные импульсные помехи (возникают как отклик на быстрые переходные режимы (VFT) при переключениях в КРУЭ). Блок предварительной обработки FCU2, демодулирует УВЧ-сигналы в более низкую полосу частот. Это позволяет упростить процесс передачи данных на большие расстояния.

Модели в защитном корпусе

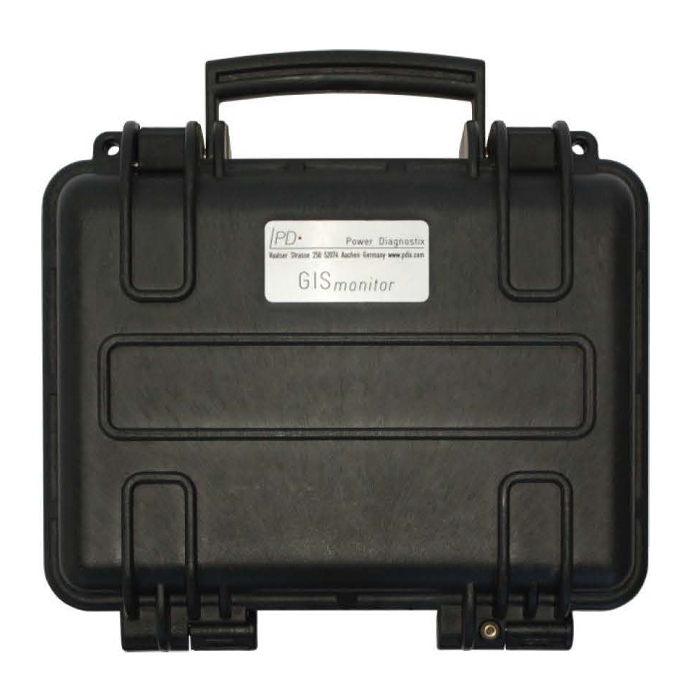

Анализатор поставляется в ударопрочном, водонепроницаемом чемодане, обеспечивающем возможность эксплуатации на улице. Тем не менее, доступны и другие модели корпусов, такие как облегченный настольный корпус (конструктив размером  ½19" и 19") или корпус в виде небольшого черного алюминиевого ящика.

Программное обеспечение (ПО)

Оценку полученных данных или проведение диагностики объекта  можно выполнить с помощью программного пакета «GISmonitorPortable», для этого анализатор должен быть подключен к персональному компьютеру или ноутбуку.Данный сервисный программный пакет обеспечивает параллельную визуализа-цию текущих результатов измерений с восьми датчиков установленных для контроля КРУЭ. Каждый из датчиков подключен к конкретному входному каналу прибора «GISmonitor». Дополнительно к стандартной возможности получения ЧР в зависимости от позиции фазы, программное обеспечение «GISmonitor Portable» позволяет получить значение ЧР для постоянного напряжения. В этом режиме импульсов ЧР отображается как функция времени. Каждый портативный переносной анализатор «GISmonitor» также можетиспользоваться с программным пакетом, разработанным для  обычной (не портативной) системы контроля КРУЭ «GISmonitor».

Технические характеристики
