Системы прогрузки первичным постоянным током до 40 000 А Balto Modular

Описание

Организации, ответственные за эксплуатацию и техническое обслуживание электротехнического оборудования железных дорог, сталкиваются с необходимостью тестирования высокоскоростных автоматических выключателей постоянного тока и, в частности контроля и регулировки порогового тока отключения, а также сравнения результатов со спецификациями заводов-изготовителей.

Решение Megger Balto Modular, разработанное с учетом потребностей заказчиков -  инновационная модульная система способная генерировать до 40000 А постоянного тока, что отвечает требованиям производителей и пользователей высокоскоростных автоматических выключателей постоянного тока.

Система Balto Modular была создана для подачи сверхвысоких токов 40000 А для функциональных испытаний быстродействующих выключателей в цепях постоянного тока. Постоянный ток подается в силовую цепь выключателя, при этом испытываются датчики тока, токопроводящие цепи, соединители и реле защиты.

ОСОБЕННОСТИ

Для удовлетворения потребностей рынка компания Megger предлагает инновационную компактную систему Megger Balto Modular, основанную на требованиях производителей высокоскоростных выключателей постоянного тока, а также различных организациях занятых в эксплуатации электрической части железных дорог.

К отличительным особенностям системы относится способность генерировать максимальные значения токов в течение 2-5 секунд.

Особое внимание было уделено транспортировочному механизму, что позволяет, не смотря на большой вес и габаритные размеры, легко перемещать систему между распределительными устройствами и подстанциями.


Применение Megger Balto Modular обусловлено необходимостью генерации постоянного тока высоких значений для следующих целей:

  • Тестирование систем защиты

  • Проверка оборудования силовых цепей питания подвижных составов электропоездов

  • Тепловые нагрузки (нагреватели)

  • Проверка оборудования силовых цепей питания троллейбусов, трамвае
  • Проверка выключателей постоянного тока тяговых подстанций в ЖД, метро



Каждая Megger Balto Modular состоит из:

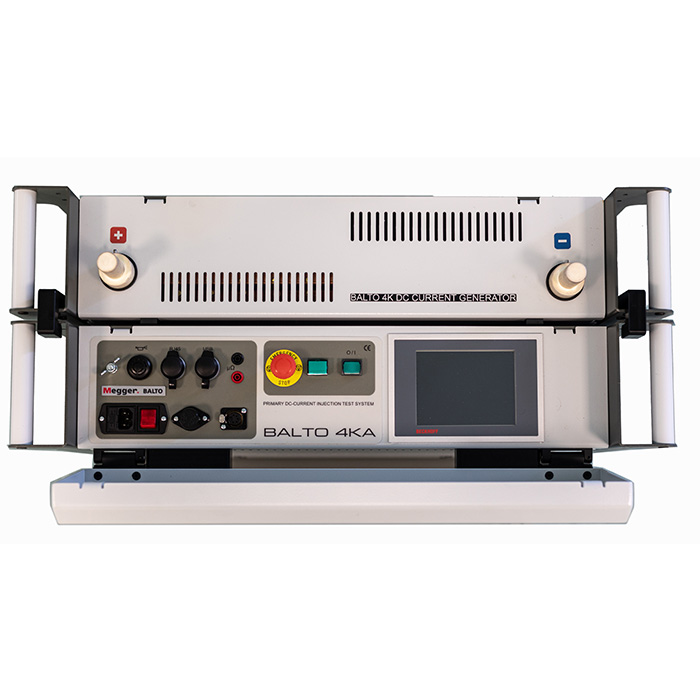

  • Блока управления

  • Системы питания аккумуляторов, усиленных ультраконденсаторами и зарядным устройством

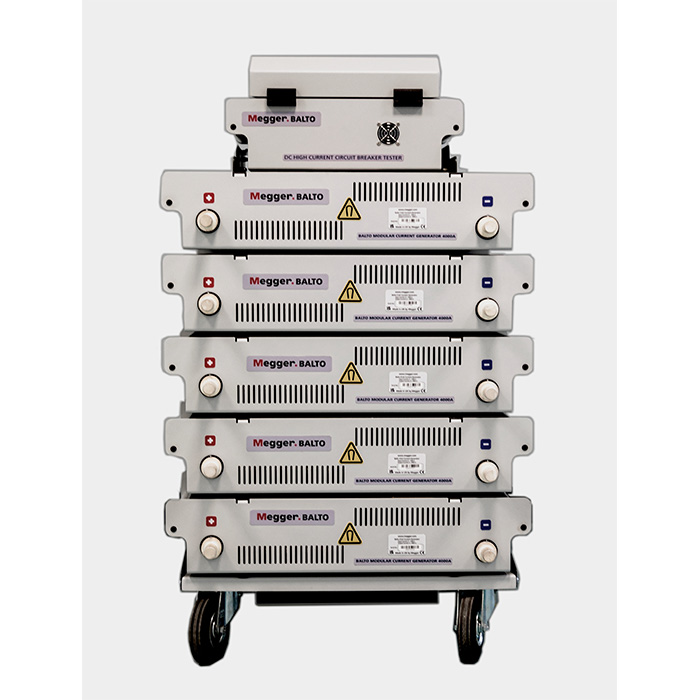

  • Генераторов тока – 4000А до 5 единиц.

  • Комплекта кабелей для подключения

В системах Megger Balto Modular реализована возможность объединения 2 систем, для осуществления прогрузки основного оборудования постоянным током вплоть до 40000А.

Особенности системы

  • 0-20 000A / 0-40 000A (Master/Slave)

  • Удобный сенсорный дисплей

  • Многоязычный интерфейс пользователя

  • Легкая настройка испытательного тока

  • Точное отображение результатов испытаний

  • Автоматическая калибровка

  • Подробный отчет об испытаниях



Автономная работа блока управления

  • Контроллер может использоваться независимо от батарей

  • Возможность использования для проверки устройств релейной защиты, расцепителей, микроконтроллеров и т.д.

  • 0-60, 90, 150, … мВ или 0-10 В.  Выход 20 мA.

  • Интерфейсы: Ethernet & USB

  • Скачивание результатов испытаний

  • Обновление программного обеспечения

Безопасность пользователя имеет первостепенное значение, и компактная система Megger Balto Modular обеспечивает автоматизированный контроль состояния системы и температурную защиту.

Скачать проспект BALTO Modular 4000-40000 (на английском языке)

Технические характеристики

Общие

Питание

120 В/60 Гц

230 В/50 Гц

Потребляемая мощность

120 В/60 Гц – 7,2 А

230 В/50 Гц – 3,5 А

Напряжение источника питания

Батареи и ультраконденсаторы 12-15,7 В DC

Шнур питания

CEE 7/7 Plug to IEC 60320

C13, 2 метра, 240 мм², 10 А, 250 В АС

Шнур заземления

16 мм²

Вес

249 кг (на тележке с 5 генераторами тока и блоком управления)

Максимальное количество генераторов тока

5 (10 в режиме Master/Slave)

Максимальный выходной ток DC генератора

 4000 А

Доступные диапазоны тока прогрузки DC

0-20 000A / 0-40 000A (Master/Slave)

Время прогрузки при максимальных значениях тока

2…5 сек

Точность результатов измерений

0,2…0,5%

Форматы протокола

- PDF

- CVS

- XLS (опция)

Интерфейсы

Ethernet 100 base Tx и USB 2.0

Рабочая температура

0 Сº…+55 Сº

Температура хранения

-20 Сº…+65 Сº

Влажность

5%...95%, без конденсата

Высота над уровнем моря

До 2000 м

Безопасность

Кнопка аварийного отключения

Блок управления

Экран

TFT, сенсорный, диагональ 5`7 дюйма, 640 х 480 пикселей,

экранная клавиатура: QWERTY, AZERTY

Функции программного обеспечения

- Прогрузка первичным током DC

- Калибровка

Функция прогрузки вторичным током

Опция

Вес

16,4 кг

Размеры

500 х 480 х 230 мм

Прогрузка вторичным током

Выходное напряжение

-60мВ/+60мВ...-10В/+10В

Выходной ток

20мA...+20мA и +4мA...+20мA

Входы

- ход контактов реле

- ход вспомогательных контактов

Характеристики сигнала

- Стандартная

- Заданная пользователем

Генератор тока

Выходное напряжение

3,6 – 4,71 В DC

Выходной ток

100 А – 4000 А

Вес

24,5 кг

Размеры

700 х 430 х 160 мм

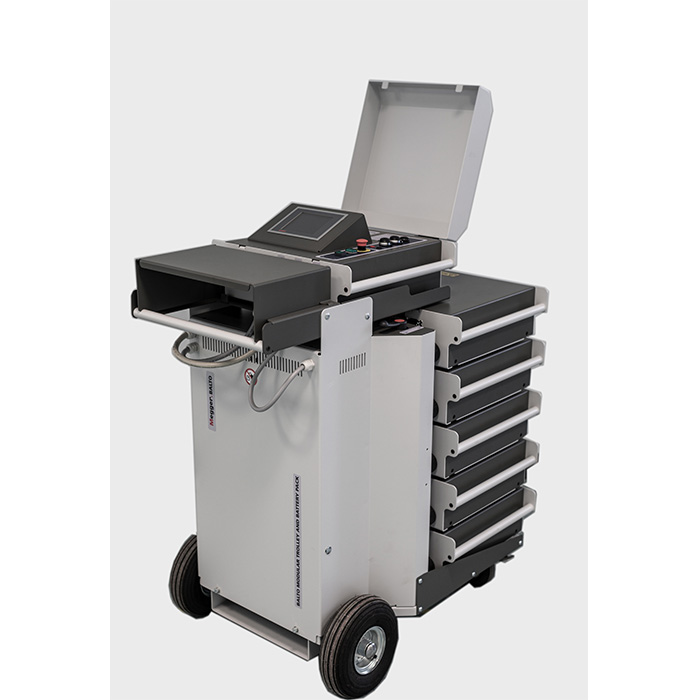

Тележка

Состав

- Блок управления

- Генераторы тока (до 5 ед)

- Батареи (в зависимости от пределов генерируемого тока)

- Удьтраконденсаторы (в зависимости от пределов генерируемого тока)

Размеры

1100 х 700 х 750 мм
