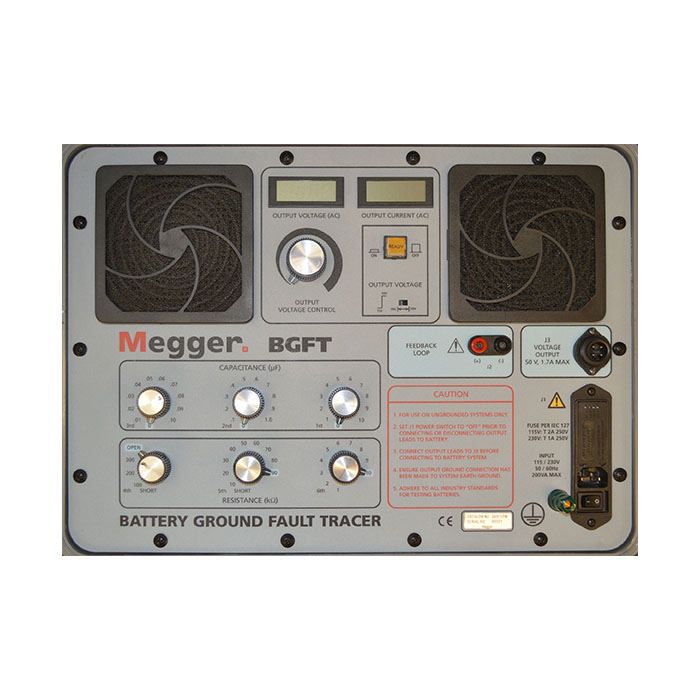

  • Прибор для обнаружения замыкания на землю у батарей BGFT

  • Легко обнаруживает замыкание на землю для незаземленных батарейных систем постоянного тока.

  • Работает в среде с высоким уровнем электрического шума

  • Упрощает обнаружение замыкания, определяя его характеристики (сопротивление и емкость

Описание

Прибор для обнаружения замыкания на землю у батарей - это экономичный аппарат с ручным управлением, который позволяет обнаруживать, распознавать и отслеживать замыкания на землю для незаземленных батарейных систем постоянного тока, не отключая их. Он особенно эффективен в средах с высоким уровнем электрического шума, поскольку сила испытательного тока может быть отрегулирована.

С этим прибором процесс обнаружения замыкания происходит гораздо быстрее, поскольку исключается метод проб и ошибок. Кроме того, замыкания могут быть обнаружены без отключения исследуемой системы от сети. Данное свойство особенно полезно в таких сферах промышленности, где энергоснабжение для операционных измерений, связи и контрольно-измерительного оборудования является дефицитным.

Применение

Прибор состоит из передатчика, работающего от сети, и портативного приемника, работающего от батарейки. Прибор определяет серьезность и размер замыкания. Передатчик соединяется с батарейной шиной и с землей прибора.

В состав передатчика входят мост для измерения активного сопротивления и мост для измерения ёмкости. С помощью передатчика можно определить серьезность и размер замыкания до момента его локализации.

Затем емкостное сопротивление системы можно обнулить в режиме измерения для того, чтобы предотвратить ошибочные показания на приемнике. Показания прибора невосприимчивы к распределенному шуму в системе, на них не оказывает влияние наличие постоянного тока и колебания переменного тока до 15 Ампер.

Передатчик не требуется носить с собой в процессе поиска замыкания, который легко и быстро осуществляется с помощью переносного приемника и зонда фиксации состояния. Приемник имеет цифровой дисплей, отображающий амплитуду сигнала, с многопозиционным переключателем, позволяющим настроить коэффициент усиления для оптимального разрешения дисплея.

Принцип работы

Прибор передает сигнал переменного тока через систему, которая может как находиться под током, так и быть обесточена. Питающие кабели проверяются на амплитуду сигнала, которая обратно пропорциональна полному сопротивлению замыкания (импедансу). Замыкания до 100 кО легко обнаруживаются и локализуются с помощью зонда, чувствительного к направлениям. Для этого необходимо зафиксировать его на питающий кабель, а затем наблюдать за уровнем сигнала на переносном приемнике.

Основные возможности и достоинства

  • Цифровой дисплей, отображающий напряжение и амплитуду сигнала при измерении постоянного тока.

  • Мостовое измерение активного сопротивления замыкания и ёмкостного сопротивления системы

  • Широкий диапазон измерения активного сопротивления замыкания - от 1 до 100 kQ

  • Невосприимчив к распределенному шуму

  • Система загрузки мягкого включения, которая предотвращает возможность отключения чувствительных реле.

  • Удобный переносной приемник

  • Регулировка усиления на приемнике для

  • Оптимального разрешения дисплея.

  • Передатчик оснащен колесиками, облегчающимитранспортировку


Скачать проспект

Технические характеристики


Прибор для обнаружения замыкания на землю у батарей BGFT

Характеристики:

:
