Описание

  • Очень простое управление
  • Высокая степень безопасности для прибора и пользователя

Описание

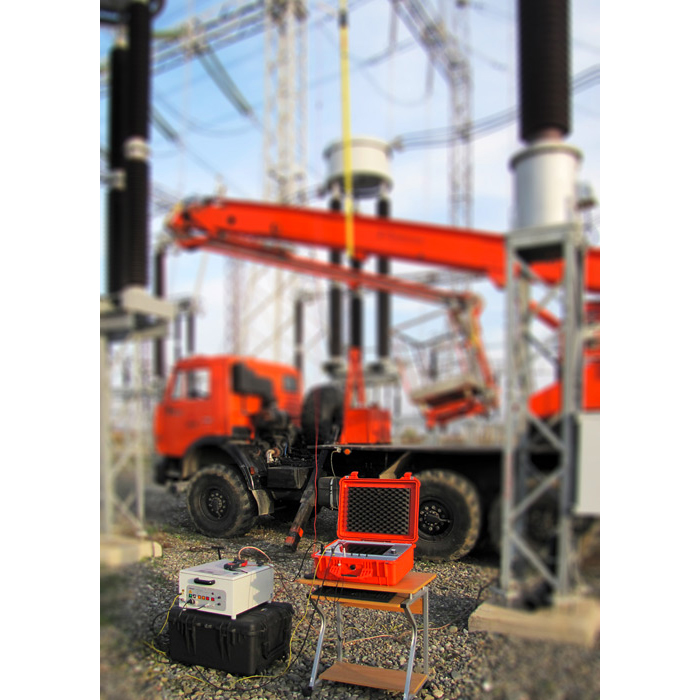

Система для измерений воздушных линий предназначается для определения местоположений неоднородностей импеданца (короткое замыкание, обрыв, контактов с посторонними объектами, напр. деревьями) на воздушных линиях электропередач в отключенном состоянии для всех классов напряжения.

При этом установка обеспечивает отвод всех опасных для рефлектометра индукционных токов и напряжений.

Предлагаются две версии:
  • Пассивная с активным измерением Teleflex
  • Активная с выработкой импульса для проведения измерений до 1500 км

Скачать проспект

Технические характеристики

Диапазон измер.

(Опции)

240 км при v/2=150 м/µс

1000 км при v/2=150 м/µс (с дополнительным импульсным генератором)

Макс.частота дискретизации

100 МГц

Скорость измер.

≥ 5 изображений/сек.

Измерение расстояния до повреждения

Возможность переключения в µс, метра или футах

Точность измер. Расстояния

± 0,2% от диапазона измерения

Установка v/2

40…150 м/µс соответственно в футах/µс или соответствующая скорость прохождения импульса

Динамика

³ 80 дБ

Выходное полное сопротивление

50 Ω

Компенсация

25 Ω…1,6 к Ω, ступенчатая регулировка

Режим работы

●симметричное измерение отражения

●разностное измерение

●сравнительное измерение

Дисплей

10,4 ₺ - цветной-TFT, 640х480

ЗУ

внутр. 35 эхограмм даже после отключения питания

Языки

Немецкий, английский, русский.

Др. языки по запросу

Интерфейсы

RS 232 для PC (Lux View 2000) Centronix для принтера

Питание

110-240 В, 50/60 Гц, 50 ВА

Габаритные разм. (Ш х В х Д)

483 х 221 х 258 мм

Вес

Прибл.8,5 кг

Температура

Рабочая

Хранения



0…+50°С

-20°С…+60°С


Система для измерения воздушных линий

Характеристики:

:
