  • Портативный рефлектометр для систем поиска мест повреждений TELEFLEX SX

Описание

  • Технология ARMslide с 15 измерениями при одном высоковольтном импульсе ARM
  • Функция ProRange для оптимального представления удаленных деталей
  • Поддерживает все существующие методы предварительной локализации кабельных повреждений
  • Полностью автоматическое представление конца кабеля и положения места повреждения
  • Совместим со всеми системами поиска кабельных повреждений

Описание

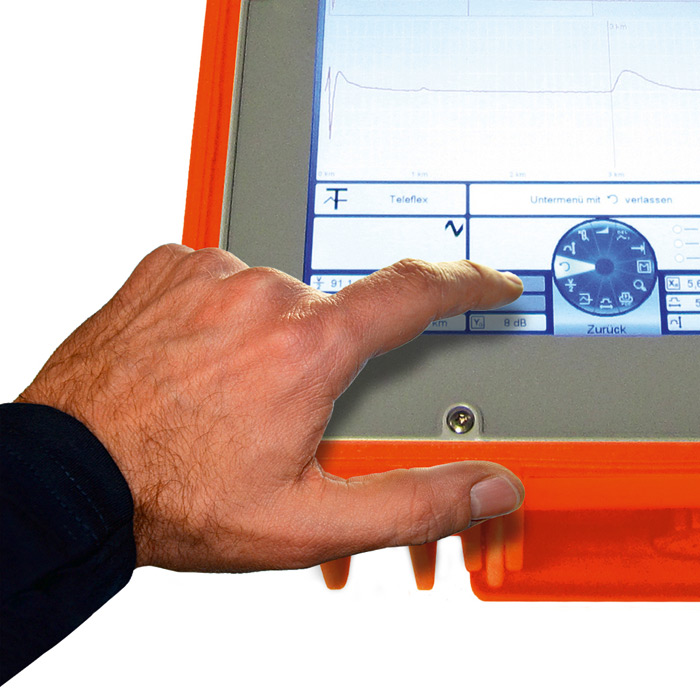

В новом рефлектометре Teleflex SX отличные функциональные возможности успешного Teleflex VX переведены в уменьшенный и более удобный формат. Управление рефлектометром Teleflex SX осуществляется посредством нового сенсорного экрана и проверенной функциональной поворотной ручки. Для представления результатов измерений в рефлектометр интегрирован контрастный, светлый дисплей 10,4 дюймов.

Рефлектометр Teleflex SX специально сконструирован для быстрого поиска повреждений в силовых кабелях. Управление easyGO уменьшило количество рабочих шагов до самых необходимых и в большинстве случаев осуществляется автоматически.

Скачать проспект

Технические характеристики

Диапазон измерений:

20 м ... 160 км при v/2 = 80 м/мкс

Ширина импульса:

20 нс ... 10 мкс

Амплитуда импульса:

5 ... 50 В

Разрешение:

0,1 м @ v/2 80 м/мкс, 1,0 см @ v/2 < 40 м/мкс

Частота выборки:

до 400 MГц (настоящая частота выборки)

Усиление

- 37 ... +37 дБ

Компенсация затухания

0 ... +22 дБ для ProRange (регулируемая 0 ... 100 %)

Скорость распространения импульса

V/2 10 ... 149,9 м/мкс, фут/мкс или nvp

Динамический диапазон:

> 80 дБ

Полное выходное сопротивление:

50 Ом

Компенсация:

8 Ом ... 500 Ом, регулируемая

ARM-триггер

Автоматическое согласование при помощи ΔU триггер

ARMslide

15 измерений за один ARM-импульс

Мертвая зона

нет

Диэлектрическая прочность

< 400 B, работа только с разделительным фильтром

Индикация

10,4“ цветной-TFT XGA 1024x768,

Емкостный сенсорный экран,

600 сд/м2,CCFL-подсветка

Память

4 GB mSATA для программы и данных

Подключения

Ethernet, USB, BNC, CAN (LON опция)

Класс защиты

IP 65 закрытый, IP 54 открытый

Питание

аккумулятор, 110 ... 240 В, 50/60 Гц, 50 BA, 12 В внеш

Габариты ^xBxr):

362 x 195 x 195 мм (опция 19“-выдвижной вариант, 6 HE)

Вес:

10 кг

Рабочая температура:

-10 °C ... +50 °C

Температура хранения:

-20 °C ... +60 °C
