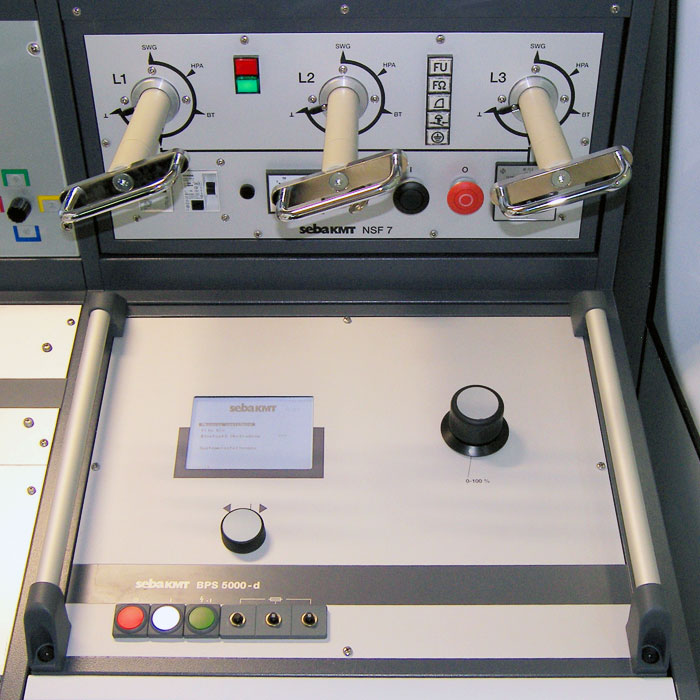

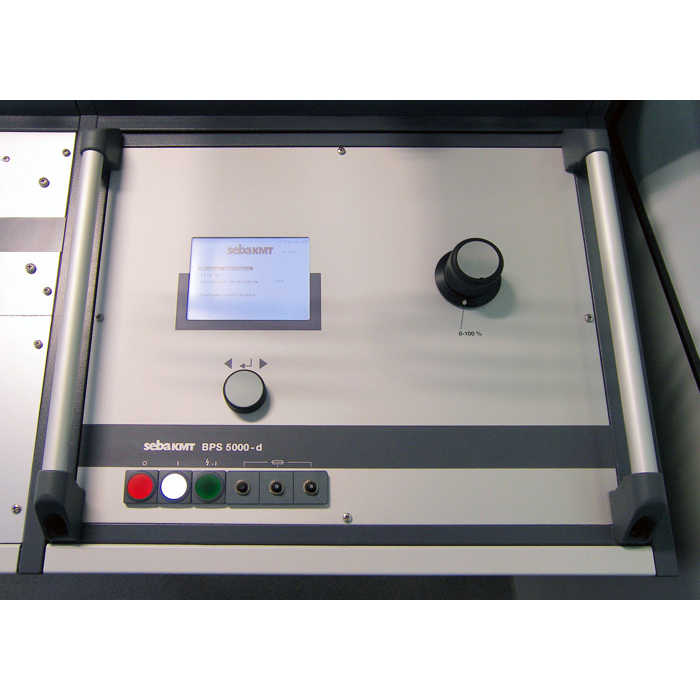

  • Испытательно-прожиговая установка для кабелей среднего напряжения BPS 5000-D

Описание

  • Простое однокнопочное управление Easy-Go
  • Протоколирование измеренных данных
  • Передача данных по Bluetooth
  • Ток прожига DC до 6 А
  • Ток прожига AC до 110 A
  • Режим локализации повреждений оболочки

Описание

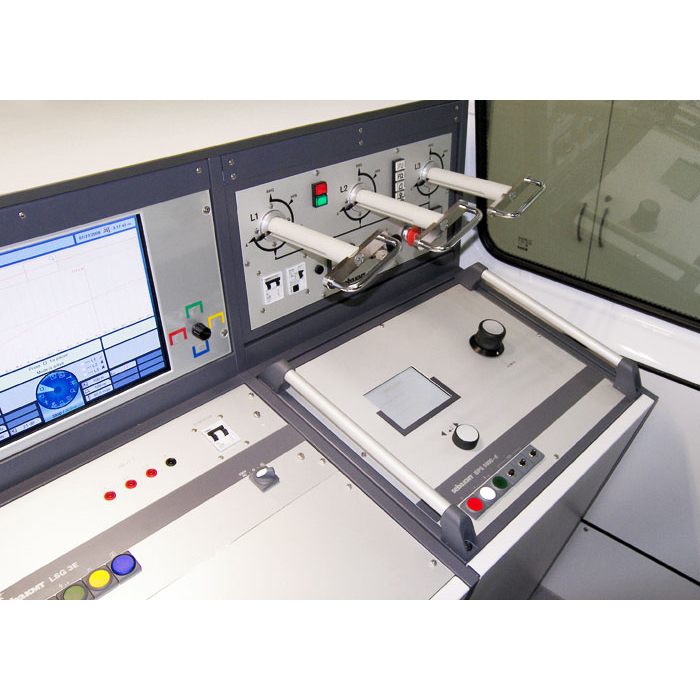

Данная установка инсталлируется обычно в электротехнической лаборатории, но может опционально использоваться как отдельный прибор для испытаний и прожига..

Цифровое управление предоставляет возможность простого управления в качестве блока прожига для преобразования тяжело локализуемых кабельных повреждений, а также в качестве блока управления для дополнительно подключаемой испытательной установки постоянного или переменного напряжения сверхнизкой частоты.

Скачать проспект

Технические характеристики

Прожиг

Ступени прожига (DC)

0 ... 1,2 кВ / 6 A, 0 ... 4 кВ / 1,5 A

0 ... 8 кВ / 0,8 A, 0 ... 15 кВ / 0,5 A

Ступени прожига (AC)

0 ... 60 В / 110 A, 0 ... 220 В / 30 A

DC-испытание (при встраивании в лабораторию)

Выходное напряжение (DC)

0 ... 80 кВ

Номинальный ток (IN)

15 мA

Ток короткого замыкания (IK)

50 мA (макс. 1 ч)

Мощность

1,5 кВА

Мощность короткого замыкания

3,5 кВА (макс. 1 ч)

Рабочая температура

-10 °C .+40 °C

СНЧ-испытание (опция)

Испыт.напряжение

0 ... 54 кВ

Метод

0,1 Гц косинусно-прямоугольная форма испытательного напряжения

Макс.испыт.емкость

5 мкФ

Номинальный ток (IN)

15 мA +/- 3 мA

Потребляемая мощность

1 кВА

Поиск повреждений оболочки

Диапазоны напряжения

0 ... 5 кВ / 0,8 A, импульсы 1:3

0 ... 10 кВ / 0,5 A

Общие данные

Индикация

LCD, разрешение 320 x 240 Отключение ПО при 120 °C

Диапазон температур

Аппаратное отключение при 145°C

Питание

230 В ±10 %, 45 ... 60 Гц

Потребляемая мощность

макс. 7,0 кВА

Класс защиты

I согласно DIN VDE 0140 T.1

Вид защиты

IP 20 согласно EN 60529

Габариты (Ш х В х Г)

434 x 560 x 520 мм

Масса

108 кг
