  • Электротехническая лаборатория для испытания и поиска мест повреждений кабельных линий "Classic"
Модульная трех- или однофазная система для испытаний и поиска кабельных повреждений в сетях среднего и низкого напряжения.

Система Classic предлагает максимальное разнообразие в вариантах комплектации электротехнической лаборатории.

Описание

Гибкость системы Classic позволяет согласовать параметры для кабельных испытаний, импульсную энергию для точной локализации, функцию прожига и поиска повреждений оболочки с пожеланиями заказчика.

Достоинства:
  • Быстро и точно локализовывать кабельные повреждения
  • Подогнана под пожелания пользователя
  • Высокая импульсная энергия 1750 или 3500 Дж
  • Высочайшая степень безопасности работ
  • Высокая избыточность благодаря интегрированным отдельным компонентам

Построенная по модульному принципу трехфазная передвижная ЭТЛ для испытания и определения мест повреждений в силовых кабелях сетей низкого и среднего напряжения.

Система Classic предлагает максимальную возможность варьирования в оснащении лаборатории. В вашем распоряжении имеется 2 центральных панели переключения сети питания для управления модульной системой.

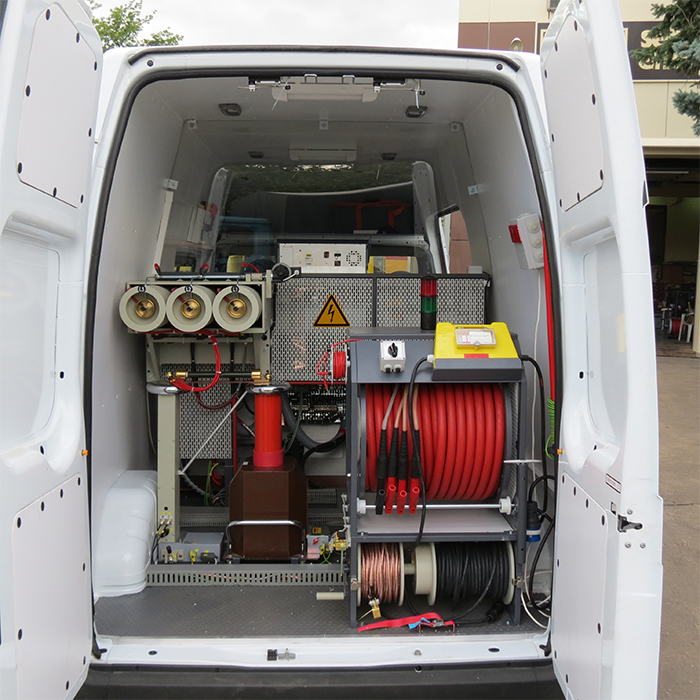

Технические параметры, энергию импульса для точной локализации, функции прожига и локализации места неисправности оболочки можно легко изменить согласно специфическим желаниям заказчика, как в отдельных приборах, так и в комбинированном оборудовании. В отсеке высокого напряжения находятся модули высокого напряжения, разрядные устройства и кабельные барабаны для подключения к измеряемому объекту. Доступ в отсек высокого напряжения защищен с помощью цепи безопасности с контактами в двери.  В измерительном отсеке находятся необходимые для проведения измерений модули.

В данную систему могут быть интегрированы следующие современные методы предварительного определения места повреждения:

  • Измерение методом отражения
  • Токоимпульсный метод 32 kV
  • Метод развязки по напрядению  130 kV
  • Метод стабилизации электрической дуги

Испытательную систему для для эффективного и щадящего испытания ПЭ, ПВХ и бумажно-масляных кабелей запатентованным методом испытания сверхнизкой частотой 0,1 Гц напряжением косинусно-прямоугольной формы можно приобрести по желанию.

Особенности:

  • Индивидуальное оснащение отдельными приборами или комбинированным оборудованием.
  • Выборочно могут быть установлены ручной переключатель с воздушной изоляцией или же комфортная панель SF6 с газовой изоляцией, комбинированный переключатель режимов и фаз.
  • Многочисленные меры безопасности для обслуживаюшего персонала. Автоматическое избежание и индикация ошибочных операций (напр. недостаточное заземление).
  • Оптимизированные методы предварительной локализации для длинных участков кабеля (более 4 км) методом активного ARM – измерения.
  • Подключаемые опции для для рефлектометра такие как сетевой импульсный переключатель, подключение для измерения на воздушных линиях, или сетевой разделительный фильтр оптимально расширяют область применения.
  • Отдельные приборы можно вытащить из стойки (напр. для сервисных работ) и работать с ними, остальная часть системы при этом остается работоспособной.

Модули высокого напряжения

Прочное и мощное испытательное оборудование высокого напряжения позволяет проводить испытания постоянным напряжением до 70 кВ. Трансформатор высокого напряжения в твердотельной изоляции абсолютно прост в обслуживании и устойчив при коротких замыканиях. Отдельно может быть вмонтировано прожигающее устройство до 14 кВ.

Из-за небольших габаритов и веса возможно использование комбинированного оборудования, как например, генератор ударных волн и испытательный прибор постоянного тока. Система для определения неисправности в кабеле и для испытания кабельных установок постоянным напрядением и свернизкой частотой состоит из одного основного многостороннеприменяемого прибора и рзличных дополнительных установок, которые совместимы с данными техническими требованиями. Преимущество состоит в ее маленьких габаритах при равных рабочих характеристиках.

Генераторы ударных волн высокого напряжения дают возможность ступенчатого выбора напряжения  0 – 2 / 4 / 8 / 16 / 32 кВ, а также осуществить отдельный импульсный запуск или цикличное повторение импульсов. Энергия импульсов в зависимости от системы может составлять от 1000 Дж до 2400 Дж.

Наши приборы для испытание изоляции кабеля и определения неисправности в оболочке кабеля позволяют предварительное и точное определение места повреждения оболочек до 5 кВ и испытание оболочки до 10 кВ.

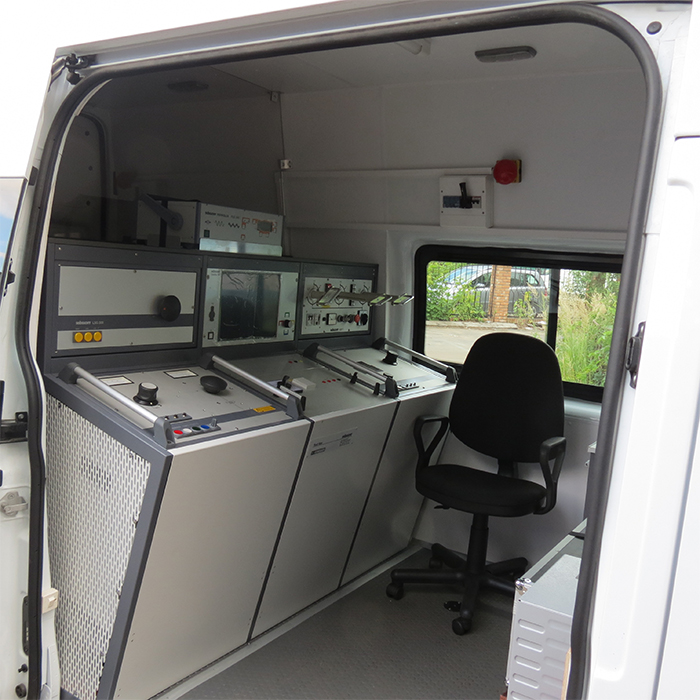

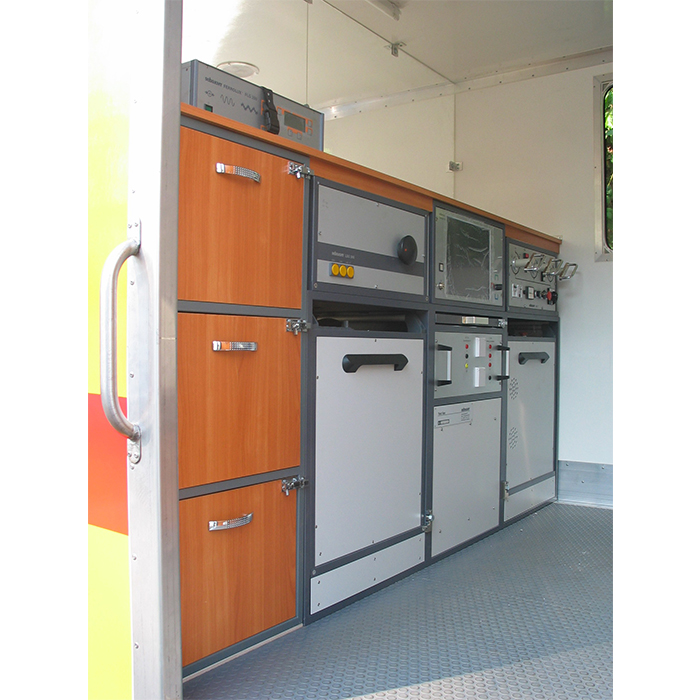

Отсек управления

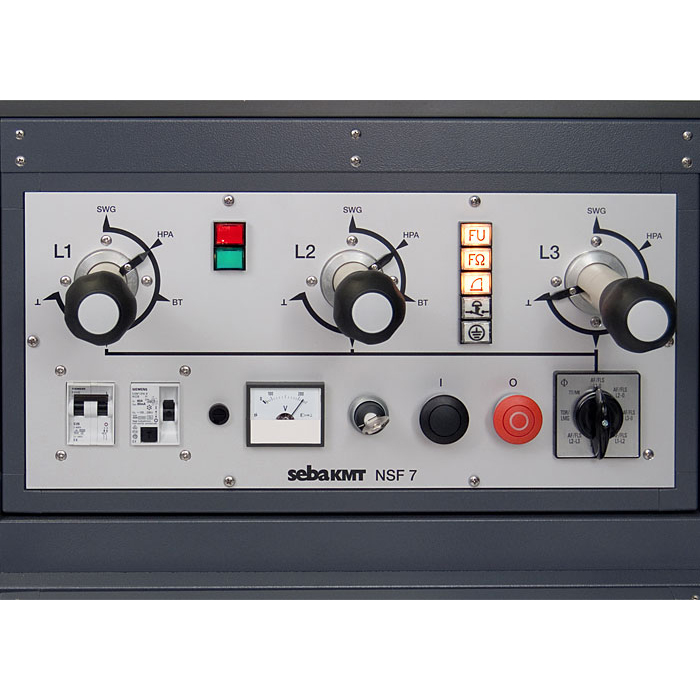

  • Сетевая панель управления (NSF 7-3)
  • Прожиговая и испытательная установка (ВРА 703-Н)
  • Рефлектометр (Teleflex MX)
  • Генератор звуковой частоты (FLG 200)
  • Прибор для стабилизации электрической дуги (LSG)
  • Генератор ударных волн (SWG 1750)


Скачать проспект

Технические характеристики


Электротехническая лаборатория для испытания и поиска мест повреждений кабельных линий "Classic"

Характеристики:

:
