Surgeflex 8, являясь мобильной и небольшой системой, наилучшим образом подходит для локализации кабельных повреждений как в сетях среднего и низкого напряжения, так и в сетях освещения, управляющих и питающих кабелях.

Описание

Система со своим напряжением импульсного генератора 2-4-8 кВ специально сконструирована для испытания изоляции кабеля и поиска повреждений в сетях низкого напряжения. Имеющаяся в наличии импульсная мощность в 1000 Дж покрывает все потребности.

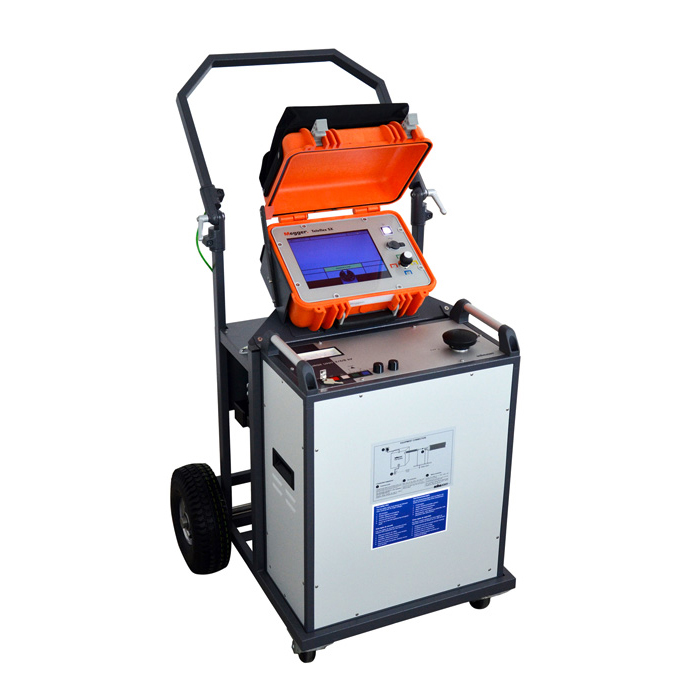

Благодаря модульной конструкции на колесах система легко транспортируется.

Достоинства:

  • Небольшая, легкая и портативная
  • Очень низкие уровни напряжения
  • Комплексная локализация кабельных повреждений с DC-испытанием до 8 кВ
  • Предварительная локализация рефлектометром, ARM, ICE, прожигом до 1,4 A


Скачать проспект

Технические характеристики

Диапазон измерения

50м……7500м

Ширина импульсов

50 нс до 10 мкс

Частота развертки

100 МГц

Погрешность измерения

±0,1% от диапазона

Экран

10,4” VGA цветной

TFT дисплей

V/2 регулировка

60 м/мкс … 150 м/мкс

Виды измерения

Прямое измерение L1

Сравнительное измерение через опер. память

ARM-Mode

Метод импульсного тока

Запоминающее устр.

60 рефлектограмм

Интерфейс

RS 232- интерфейс для создания базы данных на ПК с использованием спец. программного обеспечения

Питание

230 В, 50 Гц

Рабочая температура

-20°С … 40 °С

Габариты (Ш-В-Г)

360 х 160 х 270мм

Вес

8 кг

Surge Unit 2/4/8 кВ



Испытание

0…8 кВ

Импульсы

0…2 кВ; 1000 Дж

0…4 кВ; 1000 Дж

0…8 кВ; 1000 Дж

Последовательность импульсов

2…6 с,

Одиночные импульсы

Прожиг

До 1,4 А

Технические данные системы



Габариты (Ш-В-Г)

530 х 1390 х 660 мм

Длина соедин. пров.

6м (стандарт)

Вес

≈ 90 кг

Питание

230 В; 50/60 Гц, 2,3 кВА
(110 В как опция)


Система для испытаний, предварительной и точной локализации повреждений кабелях низкого напряжения SURGEFLEX 8-1000
