  • Мобильная система локализации кабельных повреждений STX40

Описание

STX40 - единственный прибор, предлагающий 7 методов локализации повреждений:
  • Измерение сопротивления изоляции
  • Рефлектометрия во временной области (эхо-импульсное измерение)
  • Испытание высоким постоянным напряжением
  • Прожиг высоким постоянным напряжением
  • Предварительная локализация, основанная на рефлектометрии, и переходные методы предварительной локализации
  • Ударные импульсы на разных уровнях напряжения
  • Испытание и точная локализация повреждений наружной оболочки кабеля

Описание

Создан для использования в сложных полевых условиях

Для возможности использования в полевых условиях мобильные системы локализации кабельных повреждений должны удовлетворять самым высоким требованиям. Приборы должны быть легкими, нечувствительными к климатическим условиям, транспортабельными на сложных грунтах и позволять работать с ними как в дождь, так и при ярком солнечном свете.
STX40 - единственный прибор в своем классе с практически безграничными возможностями использования в полевых условиях.

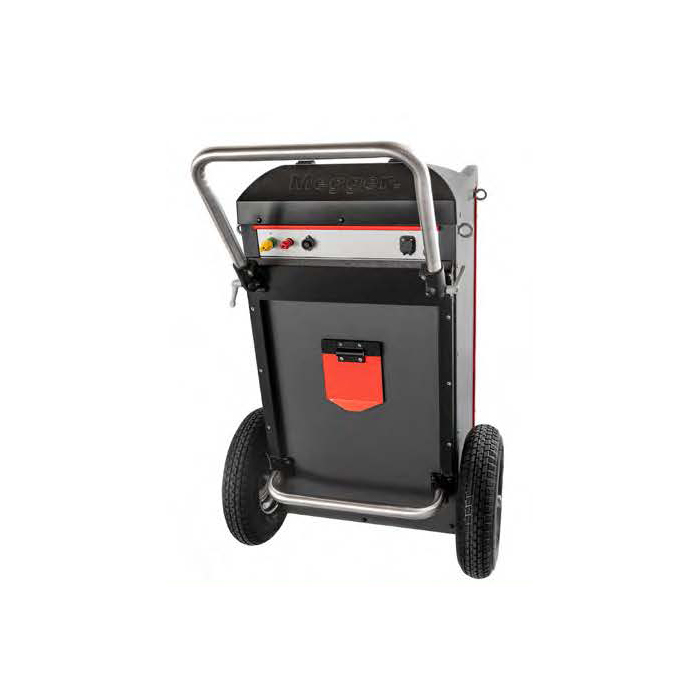

STX40 является устойчивым к погодным изменениям, имея класс защиты IP43, вездеходным, благодаря своему малому весу, пневмошинам и низкому центру тяжести. По сравнению со своим предшественником он стал легче на целых 80 кг.
Как следствие, использование прибора в полевых условиях на труднопроходимых местностях не является больше проблемой.
Также STX40 имеет широкий температурный диапазон применения. Неважно, в пустыне при
+55°C или за Полярным кругом при -20°C, при разреженном воздухе высоко в горах или во влажных джунглях - STX40 сконструирован для любого климата.

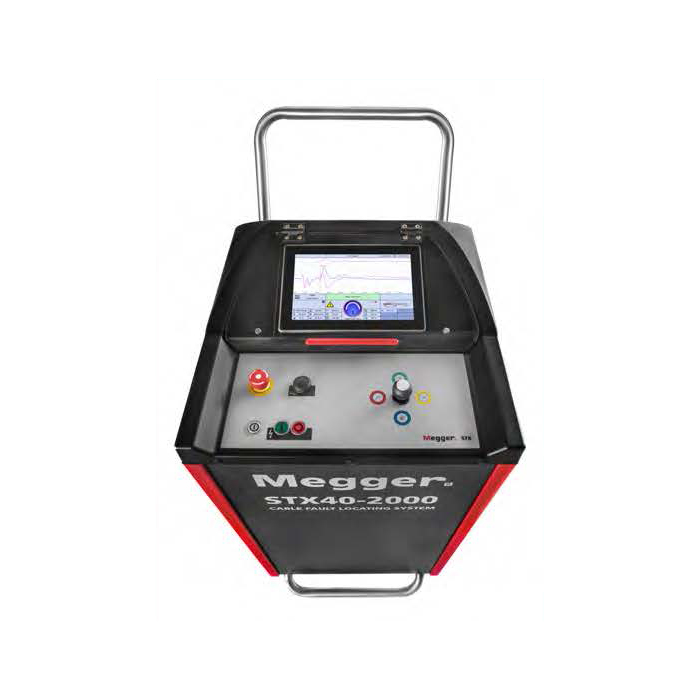

Дисплей необычайно яркий и антибликовый, поэтому панель управления остаётся различимой даже при интенсивном солнечном свете.

Простое и современное управление посредством „вращения & нажатия“

Система STX40 далеко опередил всех своих конкурентов и предлагает простую в использовании панель управления, где управление осуществляется либо с помощью вращающейся кнопки-ручки, либо посредством сенсорного экрана. Навигация в меню четко разделена и очень понятна. Типичные шаги в процессе локализации повреждения логично последовательны.
В отличие от устаревших приборов с их огромным количеством кнопок, рычагов, автотрансформаторов, система STX40 полностью автоматизирована. Вы, как пользователь, сообщаете прибору, что хотите сделать, и прибор самостоятельно и полностью корректно настраивается. Как выбор всех рабочих высоковольтных режимов работы, так и выполнение всех высоковольтных функций происходит автоматически посредством управляемого программным обеспечением моторного переключателя. Система STX40 обеспечивает такую же комфортную работу, как
И в кабельной лаборатории с централизованным управлением: панель управления соответствует всем известной панели в электротехнической лаборатории Centrix.
Современная философия управления позволяет Вам концентрироваться непосредственно на локализации повреждений и измерении, вместо того, чтобы заниматься тонкостями управления прибором с ручным управлением. Благодаря этому затраты на обучение и инструктаж для новых сотрудников существенно снижаются.
Мы знаем от наших клиентов, что даже без специальных знаний можно в течение
нескольких минут понять концепцию управления прибором и свободно с ним работать.
STX40 является единственным прибором в своем классе с моторным переключателем и с такой простой философией полной автоматизации управления.

Интеграция

STX40 идет в ногу со временем: в качестве полного пакета все необходимые компоненты для локализации повреждений интегрированы в один прочный корпус.

STX40 включает в себя рефлектометр типа Teleflex для эхо-импульсных измерений, а также блок измерения сопротивления изоляции, очень мощный высоковольтный источник постоянного напряжения, многоступенчатый генератор ударных волн для точной локализации, высокочастотный блок прожига для преобразования повреждения, а также все стандартные методы предварительной локализации. Рефлектометр является одновременно блоком управления прибором.

Философия «ящика с инструментами»

Поскольку низкоомные и высокоомные повреждения различаются по своим характеристикам, не каждый метод локализации повреждений подходит к любому виду повреждения.

Поэтому для эффективной работы необходимо, чтобы у Вашего инженера в распоряжении
был не один прибор, а целый «ящик с инструментами», полный методик, функций и технологий. Только так можно в сложных условиях и прямо на месте правильно отреагировать на возникшее повреждение с
возможностью выбора наиболее подходящего инструмента.

Безопасность

Безопасная эксплуатация и техника безопасности стоят для нас и наших клиентов на первом месте. Поэтому приборы компании Megger являются самыми защищенными на рынке. И STX40 не является исключением, он соответствует всем требованиям норм VDE 0104. Благодаря мониторингу цепи заземления (F-Ohm) и контролю напряжения касания (F-U) прибор удовлетворяет наивысшим стандартам безопасности.


Применение

Описание

Высокое напряжение постоянного тока

Чтобы в случае необходимости испытывать постоянным напряжением, а также в качестве дополнительного средства для преобразования повреждения и зарядки импульсного конденсатора

Идентификация повреждения

Чтобы различать различные типы повреждения и определить их вид, вспомогательными средствами являются: измерение сопротивления изоляции, а также зарядка кабеля повышающимся напряжением и измерение напряжения пробоя

Предварительная локализация

Чтобы измерить расстояние до повреждения и узнать, где начинать точную локализацию.

TDR / радар (рефлектометр)

Рефлектометрия во временной области – измерение изменений импеданса, основанное на времени отражения высокочастотных низковольтных импульсов; Компенсация, зависимая от расстояния: незаменимая технология, чтобы противодействовать экспоненциальному затуханию кабеля на очень протяженных кабелях и иметь возможность увидеть отдаленные отражения

Индуктивный ARM Multishot

Метод отражения от электрической дуги (Arc Reflection Method) – Стандартный метод измерительной техники для кабельных линий, чтобы определить расстояние до повреждения. Multishot: несколько рефлектограмм при подаче одного ударного импульса, индуктивный фильтр для наилучшего качества при получении рефлектограмм места повреждения

ICE / токо-импульсный метод

Метод развязки по току из блуждающей волны, развязка по току – практично на протяженных кабелях, кабелях с бумажной изоляцией и в случае кабелей, не поддающихся заряду

DECAY

Метод блуждающей волны, затухание напряжения

– практично при повреждениях с высоким уровнем напряжения пробоя и на кабелях высокого и сверхвысокого напряжения

Точная локализация

Для магнитно-акустической точной локализации места повреждения с помощью метода совпадений («гром и молния»)

Преобразование повреждений

Изменение характеристик повреждения с помощью высокого выпрямленного напряжения и высокого тока; вследствие этого возникновение электрической дуги и уменьшение импеданса в месте повреждения, чтобы определить это место другими методами

Целостность наружной оболочки кабеля

Для испытания наружной оболочки кабеля на повреждения, такие, например, как порезы, трещины, отверстия и пр.; После этого точное определение местоположения этих повреждений с помощью метода шагового напряжения.



Скачать проспект

Технические характеристики

Применение

Характеристика

Испытание и высоковольтные измерения

Высокое напряжение

40 кВ DC

Идентификация повреждений

Оценка изоляции

до 20 кВ, 100 Oм 650 MOм

DC-рампа

распознавание пробоя до 40 кВ

Предварительная локализация

TDR / радар (рефлектометр)

Teleflex® до 50 В

Компенсация, зависимая от расстояния +22 дБ сравнение фаз

индуктивный ARM Multishot

до 32 кВ индуктивный фильтр

Multishot: 15 измерений за один ARM-импульс

ICE / токо-импульсный метод

до 32 кВ

DECAY

до 40 кВ

Точная локализация

Ударный импульс

8 / 16 /32 кВ с 2000 Дж опционально: доп. 4 кВ с 1100 Дж

Быстрая серия импульсов 3 сек при полной зарядке

Преобразование повреждения

ВЧ прожиг

до 40 кВ DC

Макс.ток прожига до 850 мА

Целостность наружной оболочки кабеля

Испытание оболочки кабеля

до 20 кВ DC

Точная локализация повреждений оболочки

до 20 кВ DC тактовой частотой 0,5:1 , 1:3 , 1:4 и 1:6
