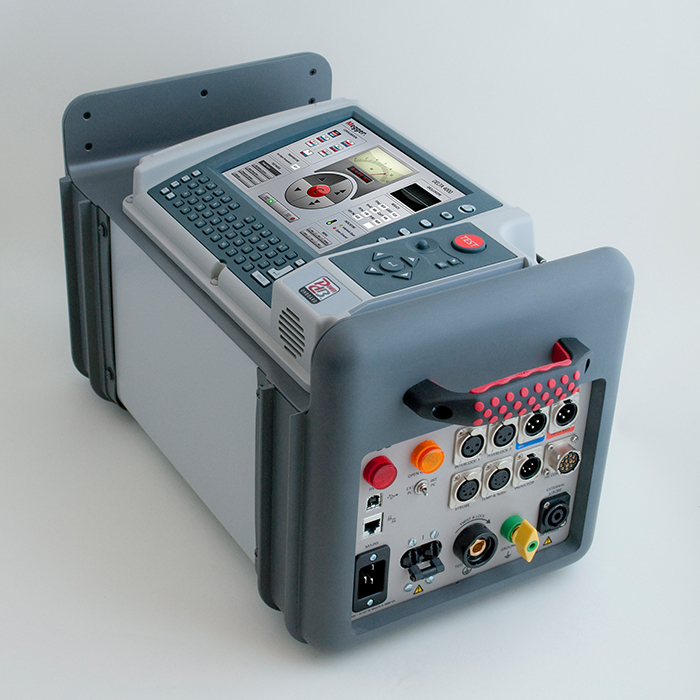

  • Системы диагностики изоляции напряжением до 12 кВ DELTA-4000
  • Простота использования в автоматическом и ручном режимах работы
  • Точные и воспроизводимые результаты измерений с высоким уровнем подавления шума для большинства экстремальных условий

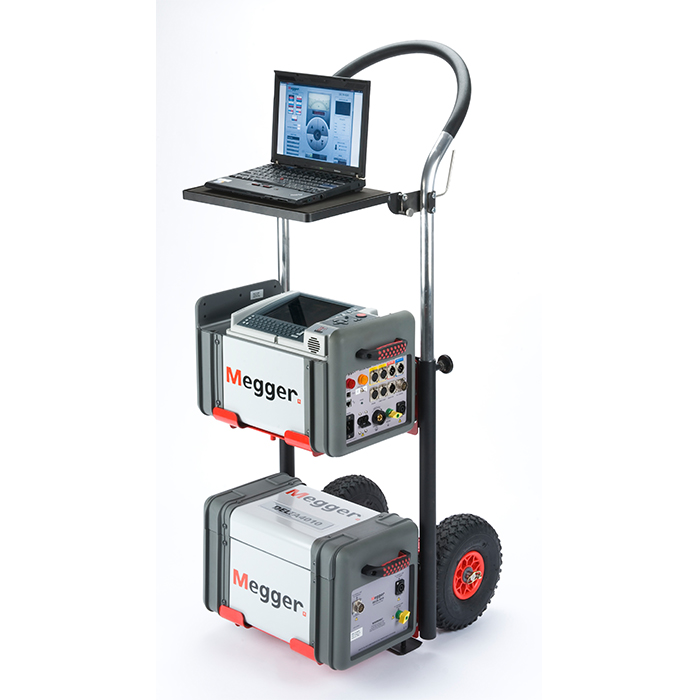

  • Легкая, прочная двухблочная конструкция с весом  блоков 14 кг и 22 кг
  • Новая встроенная интеллектуальная технология коррек- ции температуры, исключающая необходимость исполь- зования таблиц для введения  поправок на температуру  (в стадии патентования)
  • Новый способ автоматического обнаружения зависимости свойств изоляции от напряжения (в стадии патентования)
  • Выполнение тестирования коэффициента диэлектриче- ских потер изоляции (Doble тесты), а также импорт и экс- порт данных из программы DTA в ПО PowerDB
  • Специализированная команда инженерной поддержки, доступная в течение 24 часов 7 дней в неделю
  • Дополнительный пакет приоритетных услуг, включаю- щий в себя расширенную гарантию, ежегодное обучение  и предоставление "подменного" оборудования на время ремонта основного

Описание

Системы серии DELTA4000 – полностью автоматические 12-ти кВ испытательные установки для контроля коэффициента диэлектрических потерь (tg ), предназначенные для оценки состояния электрической изоляции в высоковольтной аппаратуре, проведения испытания обмоток трансформатора, проходных изоляторах, автоматических выключателях, кабелях, молниеотводах и вращающихся электромашинах. Дополнительно испытательные установки DELTA4000 могут быть использованы для измерения тока возбуждения обмоток трансформаторов, а также для автоматического испытания объектов, tg  которых зависит от напряжения вблизи рабочей точки (tip-up tests), и контроля коэффициента трансформации по высокому напряжению (дополнительно поставляется TTR конденсатор).Эти испытательные установки предназначены для обеспечения комплексной диагностики изоляции на переменном токе. Конструкция высокой мощности с регулируемой частотой позволяет генерировать свой собственный тестовый сигнал, независимый от качества частоты сети, а аппаратное обеспечение реализует новейшие технологии в области цифровой фильтрации сигнала отклика. В результате этого, установки серии DELTA4000 обеспечивают получение надежных результатов и стабильных показаний в кротчайшее время с высокой точностью, даже на подстанциях с высоким уровнем помех.
Системы DELTA4000 работают с программным обеспечением (ПО) PowerDB при автоматическом тестировании и составлении отчетов или ПО Delta Control при ручном тестировании в реальном масштабе времени.
Измеряемые величины включают в себя напряжение, ток, мощность (потери), коэффициент диэлектрических потерь и емкость. Результаты испытаний автоматически сохраняются в компьютере, а также могут быть перегружены непосредствен- но в запоминающее устройство с USB-интерфейсом или вы- ведены на принтер.
Установка DELTA4110 должна использоваться с внешним компьютером (не включен в поставку), а установка DELTA4310 – со встроенным компьютером.


ПРИМЕНЕНИЕ
Силовые трансформаторы
Распределительные трансформаторы
Измерительные трансформаторы
Вращающиеся электромашины
Масляная изоляция


ДОСТОИНСТВА И ВОЗМОЖНОСТИ
Система, лидирующая в данной области диагностического оборудования по эксплуатационным параметрам и точности


  • Генерирует свой собственный тестовый сигнал – обеспечи- вая точные и надежные измерения даже в наиболее сложных условиях, и в том случае, когда требуется питание от портатив- ного генератора.
  • Схемные решения, обеспечивающие высокую степень подавления шумов и обнаружения сигналов, позволяют опе- рировать с током помех до 15 мА или при отношении сигнал- шум до 1:20, что позволяет получать максимально точные и на- дежные результаты измерений даже в самых сложных условиях.
  • Самый широкий частотный диапазон для этого типа обору- дования (1-500 Гц), который позволяет определять такие под- робности изоляционных характеристик изоляции, которые недос- тупны для обнаружения другими испытательными установками.
  • Интеллектуальная   технология   коррекции    температуры (в стадии патентования) позволяет пользователю оценить фак- тическую зависимость от температуры испытуемого объекта пу- тем измерения tg  в определенном частотном диапазоне. Вве- дение точной поправки на температуру на основе математиче- ского расчета обеспечивает более точное определение состоя- ния изоляционного материала.
  • Метод автоматического обнаружения зависимости tg  изоляции от напряжения (в стадии патентования). Параметры некоторых высоковольтных компонентов могут иметь зависи- мость от напряжения вблизи рабочей точки, которая обнаружи- вается при проведении испытаний для определения tg  (т.е. тангенс угла потерь изоляции зависит от испытательного на- пряжения). Установки серии DELTA4000 реализуют запатенто- ванный метод обнаружения зависимости от напряжения и вы- дают пользователю предупреждающий сигнал, указывая на то, что следует выполнить дополнительные испытания при раз- личных уровнях напряжения.
  • Короткое время испытаний – Динамическое подавление шу- мов минимизирует фактическое время проведения испытаний.
  • Выполнение контроля тангенса дельта (tg ). Когда необхо- димы или заданы испытания для определения tg  (Doble тест*), то установки серии DELTA4000 компании Megger полностью га- рантируют выполнение таких тестов.

Скачать проспект

Технические характеристики


Системы диагностики изоляции напряжением до 12 кВ DELTA-4000

Характеристики:

:
