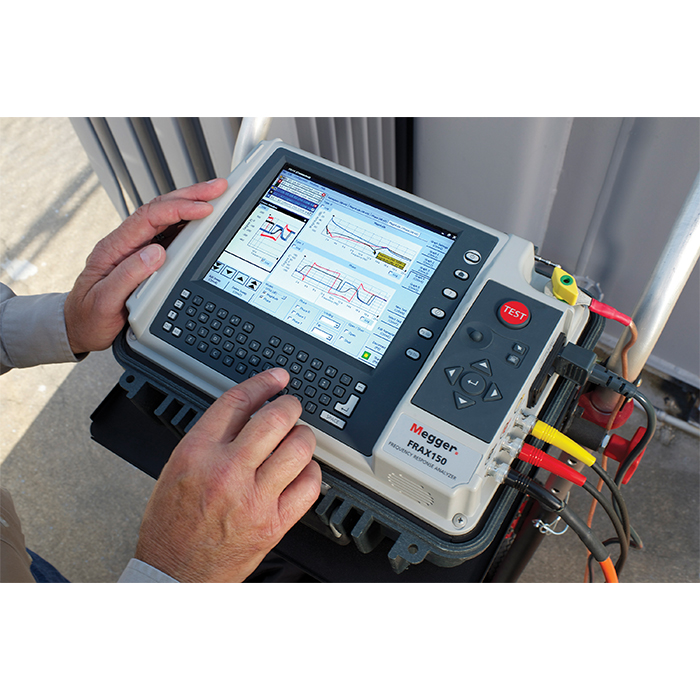

  • Анализатор частотного отклика FRAX 150
  • Самый большой динамический диапазон и точность в промышленности
  • Встроенный компьютер с мощной подсветкой экрана, которая позволяет работать даже при прямом солнечном свете
  • Максимально возможная повторяемость результатов с помощью надежной методики подключения кабелей и высокопроизводительных выходов
  • Поддерживает все международные стандарты для измерения SFRA
  • Расширенный анализ и поддержка принятия решения, встроенные в программное обеспечение
  • Импорт данных из других приборов FRA

Описание

Силовые трансформаторы сегодня являются наиболее критичными компонентами передающих и распределительных сетей. Отказы трансформаторов приводят к огромным затратам, на внеплановое техническое обслуживание из-за неожиданных выходов из строя. Важно избежать этих ошибок и сделать их тестирование и диагностику надежной и эффективной.


Система анализа частотных характеристик (SFRA) FRAX 150 обнаруживает потенциальные механические и электрические дефекты, которые не удается обнаружить другими способами. Крупные предприятия и сервисные организации использовали метод FRA более десяти лет. Измерение легко выполнить, получив уникальный "отпечаток пальца" трансформатора. Измерение по сравнению с эталонным "отпечатком пальца", дает точный ответ, есть ли механические изменения в трансформаторе или нет. Отклонения указывают на геометрические и/или электрические изменения в трансформаторе.

Система FRAX 150 выявляет следующее:

  • Деформация и смещение обмоток
  • Витковые замыкания и обрывы
  • Ослабление креплений
  • Повреждение креплений
  • Проблемы с сердечником
  • Частичное разрушение обмоток
  • Неправильное заземление сердечника
  • Смещение сердечника


Применение
Силовые трансформаторы сконструированы таким образом, чтобы противостоять механическим нагрузкам, возникающим при транспортировке или при работе.
Однако в ряде случаев механические усилия могут превысить предел прочности системы изоляции, что приводит к ослаблению ее диэлектрических функций.
Относительно быстрое испытание трансформатора в лаборатории даѐт точный ответ, можно ли трансформатор безопасно вернуть в эксплуатацию или требуется дальнейшая диагностика.

Основы метода
Трансформатор состоит из цепочек емкостей, индуктивностей и сопротивлений и с этой точки зрения имеет сложную комплексную электрическую схему, которая имеет свою уникальную кривую отклика при подаче сигнала переменной частоты.
Метод частотных откликов базируется на сравнении между кривыми, которые
характеризуют изменения объекта.
Один тест состоит из множественных замеров с дискретно меняющимися частотами.

Практическое использование
Стандартное применение метода состоит из получения эталонной кривой (кривая-
образец) в момент, когда трансформатор новый, или когда известно, что он находится в хорошем состоянии. Далее все последующие измерения сравниваются с эталонным, и по отклонениям определяется характер и степень неисправностей.
Это наиболее надежный метод при эксплуатации. Другое применение основано на получении общей эталонной кривой для серии трансформаторов одной конструкции и дальнейшей отбраковке по допустимым уровням отклонений.
Сравнительные тесты могут быть проведены: 1) до и после транспортировки; 2) после конкретного события; 3) до и после капитального ремонта; 4) для диагностирования неисправности.

Один проведенный частотный тест может определить проблемы в обмотках, которые невозможно выявить другими методами. Данный тест – это быстрый и эффективный способ выяснить, был ли причинен серьезный вред трансформатору, или его можно смело вводить в работу. Если была выявлена проблема, результаты теста будут основанием для выяснения характера неисправности и определения дальнейших ремонтных мероприятий.

Снятие эталонных характеристик всех сетевых трансформаторов является хорошим вложением средств– это сбережет время и деньги в случае возникновения аварийного события при определении его последствий.

Скачать проспект

Технические характеристики


Анализатор частотного отклика FRAX 150

Характеристики:

:
