Описание

  • Высокая испытательная мощность без снижения частоты
  • Отсутствие эффектов поляризации, как при испытаниях DC
  • Протоколирование
  • Функция распознавания пробоя
  • Измерение тока утечки

Описание

Мощная и эффективная испытательная система СНЧ предназначается для испытаний кабелей напряжением 0.1 Гц косинусно-прямоугольной формы в соответствии с нормами DIN VDE.

Испытательная система СНЧ CR 80 кВ может использоваться для кабелей номинальным напряжением до 46 кВ. Высокая испытательная емкость в 2,5 мкФ позволяет осуществлять одновременное испытание срезу трех фаз.

Благодаря переключению на испытание DC-Prufung кабели и распределительные устройства могут быть испытаны выпрямленным напряжением положительной и отрицательной полярности.

Преимущества напряжения СНЧ косинусно-прямоугольной формы подтверждаются многочисленными научными исследованиями и практическими опытами в полевых условиях. Метод рекомендуется к использованию нормами  ie Vorzuge der VLF Methode DIN VDE, гармонизированными документами HD 620 и 621, а также стандартом IEEE 400.

Эта испытательная система СНЧ CR 80 кВ может использоваться как компонент электротехнической лаборатории, так и в качестве отдельной установки.

Технические характеристики

Технические данные

Режим 0,1 Гц СНЧ

Версия

Basis

Версия Plus

Вых. напряжение СНЧ

(Un)

0 ... 80 кВэфф

0 … 80 кВэфф

Выходной ток

источника

0 ... 12,5 мА

10,5 мА @ 80 кВ

12,5 мА @ 60 кВ

Испытательная

емкость при 80 кВэфф

Макс. 2,0

мкФ

2,5 мкФ

Испытательная

емкость при 78 кВэфф

Макс. 2,2

мкФ

2,7 мкФ (3 x Uo

для кабелей 45

кВ)

Режим DC

Выходное напряжение

DC-

0 … -80 кВ

0 ... -80 кВ

Макс. отриц.

выходной ток

-12,5 мА

-12,5 мА

Выходное напряжение

DC+

--

0 ... +80 кВ

Макс. полож.

выходной ток

--

12,5 мА

Измерение токов утечки

Интегрировано

Функция

Протоколирования

Интегрирована

Точное ОМП оболочки

0 ... 10 кВ / Такт 1:3, 1:5, 1:9

Входное напряжение

115 В/ 230 В ±10 %, 50/60 Гц,

1900 ВА





Размеры (Ш x В x Гл)

1350 x 1250 x 1100 (1500*) мм

Вес

380 кг

Класс защиты

IP 20

Рабочая температура

-25°C ... +55°C

Температура хранения

-40°C ... +70°C

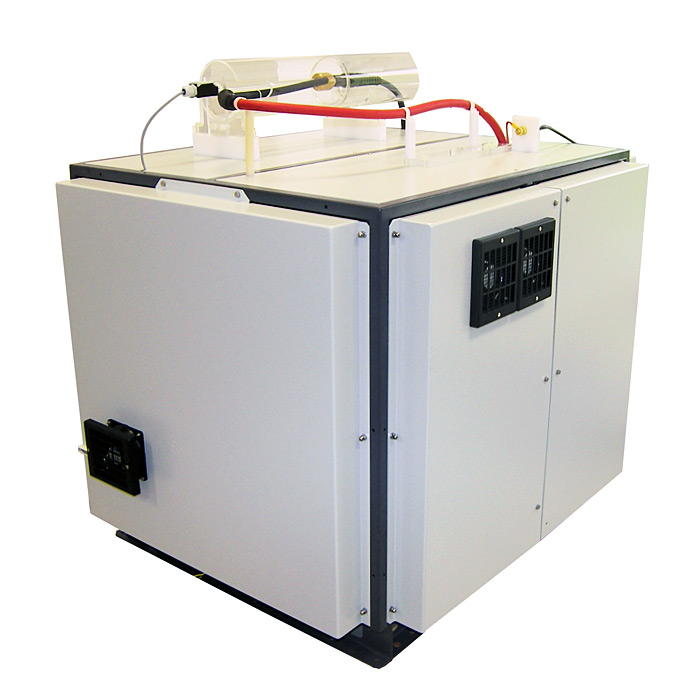

Испытательная система VLF CR 80
